气体涡轮流量计在人工煤气的应用效果


文章日期:2018-04-05|阅读数:


摘要:从气体涡轮流量计的工作原理出发 ,分析了它在人工煤气区域计量应用中存在的问题 ,提出解决问题的对策 。

1 、引言:
  城市燃气输配中的计量工作直接影响燃气管理部门的工作质量, 也是重要的考核指标。我公司采取以区域计量考核为主, 计划考核为辅的分配方式 ,推广在服务站安装封闭计量进行收费考核, 以发挥其应有的作用 。在河北所京津片选择 LWGQ 型涡轮流量计作为考核的计量仪表 。下面就涡轮流量计在人工煤气应用中的问题进行探讨 。

2 、涡轮流量计工作原理:
  当被测气体流经流量计时 ,涡轮叶片在流体动能的作用下开始旋转, 使得传感器中的电磁场周期地变化 。在一定的流量范围内 , 涡轮叶片的转速与流体体积流量成正比, 从而产生与流量基本成正比的电脉冲信号, 该信号经低功耗前置放大器的处理 ,进入单片机测量系统。经过一系列计算 , 修正后在LCD 屏上显示瞬时体积流量和累积体积流量 。 这种流量计只要在正确的安装和正常的维护保养的条件下 ,就能在量程内进行的计量,而且有较低的起步流量 。这一特性既保证居民正常用气时的计量精度 ,又能计量居民用气低峰时的微小流量 。

3 、涡轮流量计在人工煤气中的应用:
3 .1 、应用效果:

  实际工作中通过对各调压站所供区域的总表(涡轮流量计)和用户分表的差值来考核区域收费的工作,分析该区域管网运行状况 。
  用气区域特点为:① 用气高峰和低峰时, 流量变化很大 ,要求总表有较宽的量程比。 ②用气低峰流量很小,有时仅为几台居民灶具的用气量,要求总表具有很低的起步流量 。因此, 既要兼顾上限流量,
  又要在小流量时不丢失气量, 为提高供气区域总表的量程比 ,选用了涡轮流量计 。
  1999 年安装涡轮流量计后 , 将大计量表数和收费数进行对比, 平均每月差率 14 .7 %。经核查发现有下述问题:①盲肠管没有断掉;② 存在精度较低、量程过大的煤气表 ;③有偷气现象。针对这些问题进行整改后 ,于 2000 年差率平均降为0 .65 %

3 .2 、应用中存在问题和对策:
  应用中存在的问题有 :
(1)涡轮流量计要求被测介质清洁 。人工煤气如净化不好,存有煤焦油和萘等,会严重影响计量的精度 。致使此表在冬季只运行半个月就出现故障而不记数,拆开以后,发现轴承、弹簧圈严重腐蚀 。
(2)断电造成气量丢失。
解决问题的对策 :
(1)合理地制定保养计划:根据腐蚀情况而定 ,冬季半个月 ,其他季节可稍长一些(1 ~ 2 个月)。另外,传感器在工作中, 叶轮的速度很高, 即使在润滑良好时,仍有磨损产生 , 在使用一段时间后, 应换轴承并重新标定。

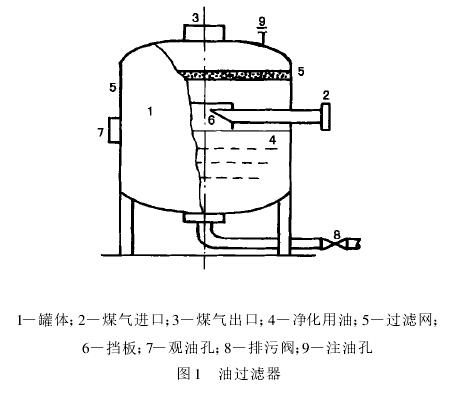

(2)加装油过滤器(见图 1)。其工作原理:当气体进入罐体后经挡板进入净化用油中, 人工煤气中的煤焦油 、灰尘 、萘、硫化物等杂质溶于油中, 从油中返上的气体经不锈钢过滤器后进入流量计。加装油过滤器后计量表不但运行稳定, 而且保持精度 。1997 年在装有涡轮流量计的 600 余户的调压站 , 安装一台油过滤器 、2台德莱塞表 , 经过近5个月的对比实验 ,效果良好 ,仪表运行稳定, 没有发生过任何故障 。该表与德莱塞表进行对比 ,总误差在 1 %内,能够满足调压站的要求 。
(3)对巡视人员加强计量知识的培训, 对每天的数据进行运行分析。
(4)锂电池一般可连续使用一年 ,但要保证计量表稳定运行,不能等到电池没电再换。
图 1 油过滤器

图 1 油过滤器
4 、结语:
  通过试验,只要加强维护管理,制定合理的保养计划 。加装油过滤器, 保持气体清洁。气体涡轮流量计能很好地应用于人工煤气中 。
