冷凝器磁翻板液位计出现卡死等问题针对性解决



　　0、引言：



　　磁翻板液位计利用磁藕合原理进行工作，弥补了玻璃管液位计不能在高温高压下工作且易碎的多重缺点。它适用于石油、化工等工业领域的液位指示，其结构简单，观察直观、清晰，不易堵塞、不渗漏，安装方便，维修简单。

　　1、磁翻板液位计的工作原理：

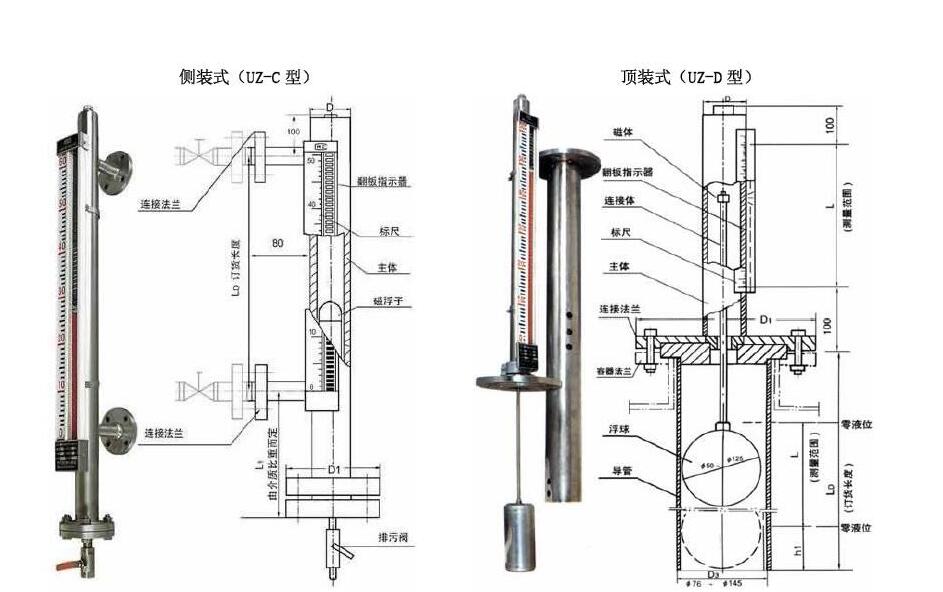

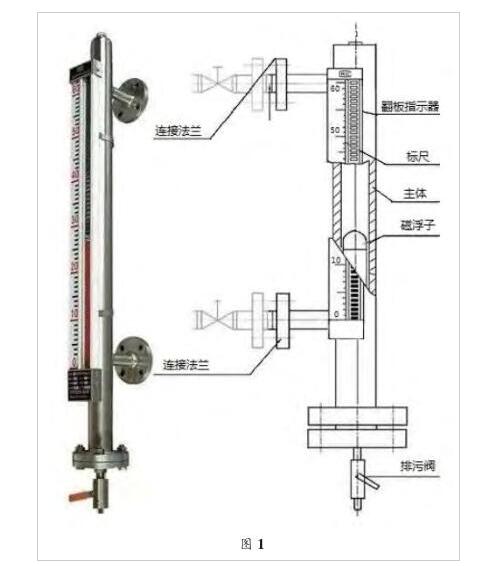

　　磁翻板液位计以磁性浮子为感测元件，根据浮力原理和磁性耦合作用制成，如图 1 所示。通过磁翻板可直接观察到容器内液位的实际高度，测量管中的浮子随被测液位等量变化，当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的磁钢通过磁耦合传递到磁翻板指示器，驱动红、白翻板翻转 180°，当液位下降时翻板由红色转变为白色，当液位上升时翻板由白色转变为红色，容器内部液位的实际高度为指示器的红白交界处，从而实现液位清晰的指示。



　　磁翻板液位计还可以捆绑远传装置，使液位计即可以就地显示液位，又可以远程监控液位。磁翻板液位计若配置ur 型电阻液位传感器，或 ub 型电阻—电流液位变送器和（二次）显示仪表，可以完成电动远传，并输出 4～20ma（或0～10ma）的标准信号，以配合记录仪表，或工业控制计算机联网，凝汽器用磁翻板液位计一般是远传型的。



　　2、冷凝器磁翻板液位计常见故障分析：



　　2.1、凝汽器中液位升降，就地翻板和远程输出无变化：



　　凝汽器中磁翻板液位计一般是侧装的，首先要检查上下连通管上的阀门是否开启，特别是有时候检修需要关闭连通管上的阀门，检修完毕后忘记打开阀门。如果两个阀门都开启之后还有此现象，就可能是浮子卡涩，因为浮子是带有磁性的，冷凝器中的铁磁性物质容易附着在表面，水质越差、时间越长，附着的杂质就越多，更容易造成浮子的卡涩；另外，浮子漏、浮子损坏、浮子失去磁性、磁性太弱或者本体管内有异物，也有可能造成液位无指示。解决方



　　法如下：



　　拆出液位计的浮子，检查浮子是否有磁性，是否有损坏，若有漏点需要更换浮子（浮子出厂前，浮子的重量是经过校验的，自己焊接修补有可能引起指示误差），清除附着在浮子表面的的杂质，检查本体管内是否光滑无异物，然后回装浮子，回装浮子的时候要注意重端带磁性一端向上，不能倒装。

　　2.2、翻板指示不正常：



　　磁翻板指示不正常很有可能是磁翻板失去磁性，需要拆开磁翻板上端的盖板，然后取出失磁的翻板并更换，使用前应先用校正磁钢将零位以下的小球置成红色，其它球置成白色。



　　2.3、液位发生大幅的波动：



　　笔者在工作中曾遇到过多次这种情况，液位计的就地和远程液位指示基本上相同，但是其中部分翻板指示不准确，液位经常在某几个位置发生大幅来回波动，导致冷凝器的液位控制不稳。发生这种情况的原因有可能是浮子的磁性太强，受到外面铁磁性物质的影响，浮子和本体筒内壁之间的摩擦力增大，并且容易发生侧转 [2] ，浮子不能在本体管内自由地升降。



　　固定磁翻板液位计和远传装置的时候，不能用铁质抱箍，应当采用不锈钢抱箍固定，远传配套的传感器和液位开关不能采用带有磁性的螺丝及零部件，可用校正磁钢接近远传装置和高低液位报警开关进行检查。



　　2.4、磁翻板液位计仪表发生渗漏：



　　可能是密封处没有密封好，密封件损坏或者是焊缝开裂导致，在拆检的时候可以更换密封圈等密封件，如果是密封垫，可以在上面加少许密封胶，如果是焊缝开裂导致的渗漏，那么需要补焊或送厂家维修。



　　2.5、就地显示信号准确，远传没有信号或者不准确：



　　如果是远程显示不准确，要确认好传感器的位置和磁翻板的刻度对应，打开传感器上的接线盒，上面分别有零位调整螺钉和满位的调整螺钉。调校时，用磁铁在靠近标尺上零位的位置，调整零位螺钉，使得输出为 4ma 或0ma，再把磁铁靠近标尺的满位位置，调整满位调整螺钉，使得电流输出为 20ma 或 10ma，如此反复多调节几次，直到远程显示准确为止。若远程没有信号，首先确定远程传感器的供电电源正确，然后检查输出端的电流是否能和实际液位对应，并校正线路；如果供电正常，没有输出信号，则需要更换远传传感器。



　　3、结束语：



　　经过以上分析，可见磁翻板液位计的工作原理简单，只要经过简单的拆检，并且考虑到浮子和翻板的磁性问题，就能够很快解决故障问题。另外，在使用过程中，要定期打开排污阀和法兰以定期排出主体管沉淀物质，防止卡涩。
