选购ELL型外测液位计在液氯贮槽的应用

摘要:针对液氯贮槽内的复杂工况, 提出了一种采用ELL型外测液位计在液氯贮槽上实现的液位测量系统, 克服了因安装使用中直接测量液位时产生的误差, 增强了检测精度, 由理论分析和现场运行结果表明, 所设计的液氯贮槽液位检测系统结构简单、检测精度高易于维修及管理, 在一定程度上提高了仪表操作人员的技术水平。

液位测量装置是工业测量过程中控制系统的重要监测手段, 在化工液氯生产中槽类及罐类的监测中更是如此。目前储罐液位测量主要采用静压法。因液氯贮槽内部的液位工况十分复杂, 液氯不仅易挥发且具有强腐蚀性, 受天气及压力变化影响较为明显, 一般的液位测量方法如直接用于液氯贮槽的液位测量, 都存在测量精度的问题。本文以ELL-FI-1型仪表测量液位计为例, 安装通讯相对简单, 探头可不直接与介质接触, 使用效果良好, 现做如下小结。

1 物位测量在液氯贮槽中的意义

物位的测量在现代工业生产控制中占有重要的地位, 物位测量的主要目的有2个, 一是通过物位测量来确认物位是否在规定的范围, 以保证产品的产量和安全生产;二是确定容器的原料或产品的数量, 从而进行正常的物料经济核算。物位测量在液氯贮槽生产过程中起到了极大的作用, 没有物位测量系统, 液氯贮槽不能正常生产, 严重制约生产的正常运行。

2 ELL型外测液位计的工作原理

ELL型外测液位计是一种利用微振动传感分析技术原理, 容器外测量容器内介质液位, 完全隔离测量、度较高的液位仪表。采用仪表测量头从容器壁外测量得到罐壁的微小机械振动信息, 转变为电信号传入仪表主机, 并利用专门的软件对该信号的波形进行计算, 得出介质的液位高度。主机和测量头共同组成仪表的测量系统。主机安装在被测容器旁, 负责内部核算与累计功能的实现, 而测量头直接吸附在容器壁外侧, 起到收集信息的作用。两者之间以电缆进行连接, 因为液氯生产的特殊性, 现场均安装有隔爆型接线盒, 并统一标配在主机表头内。主机通讯设置灵活, 界面友好, 供电为DC24 V, 4~20 m A隔离标准输出, 同时仪表设定透明窗外操作五个磁性键, 可用于参数的设置, 并配备有专用磁笔, 通过通过协议, 可以与DCS、PLC、外置调节器、智能记录仪等配套使用, 振动波形经专用算法处理后可以得到液位特征量。利用此原理通过传感器检测容器壁上的微小振动波, 转变为电信号传入主机部分, 因为安装有大量的数字信号采集与模糊识别功能, 普通的振动与击打不会对此产生影响, 从而确保了液位测量的精准度。另外, 仪表主机对测量头得到的各种不同模式的振动波进行滤波、识别, 除去与液位变化无关的信号, 因此液位计的智能识别与抗振动干扰能力、自校验能力都是当前仪表工作中较为先进的。

3 ELL-FI-1型外测式液位计在液氯贮槽生产中的应用

天业化工有限责任公司液氯贮槽采用的都是ELL-FI-1型外测试液位计测量, 在一些生产厂家因为选择液氯贮槽上安装不合适的其他液位机导致联锁失灵或液位无序波动的事故屡见不鲜, 由于液位计与设备连接处装设的一次阀门连接与液位计有高限联锁, 经常有因为液位计波动及不稳定导致阀门误开或错开, 从而引起严重的安全事故, 对生产工艺的操作与准确测量、原料控制与消耗统计产生严重的影响, 而且大多数液位计与设备相连, 更换极为困难, 而ELL-FI-1型外测式液位计在液氯贮槽生产现场应用可以直接进行开孔, 直接安装, 同时维护检修极为便利, 为生产运行打下良好基础。该公司自采用ELL-FI-1型外测式液位计在液氯贮槽应用以来, 经过一段时间的使用与现场核实, 该测量式仪器运行比较稳定, 液位曲线与趋势记录稳定良好, 对现场生产工艺、安全生产具有良好效果。图1为ELL-FI-1型外测式液位计在液氯贮槽生产现场安装实例示意图。

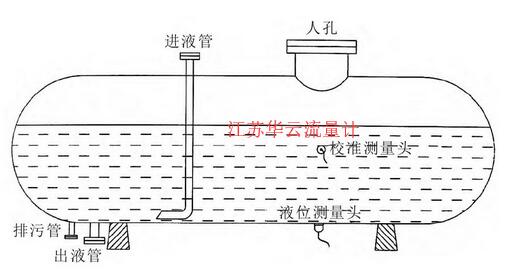

图1 ELL-FI-1型外测式液位计在液氯贮槽安装示意图

图1 ELL-FI-1型外测式液位计在液氯贮槽安装示意图



4 液位计测量设施的维护注意事项

外测式液位计在液氯贮槽使用中的现场维护也是非常重要的, 现场液位测量头是非常敏感的部分, 在安装及使用过程的一切操作中, 一定要精心对待, 避免因碰撞造成损坏, ***好对专人进行维护维修方面的培训。当外测式液位计在液氯贮槽生产中不能正常稳定工作时, 大多是由于液位测量头没有正确安装引起的, 当出现E-1、E-0代码时, 说明液位计安装未能达到正常安装标准要求, 导致现场安装位置偏差, 从而表示仪表自检未通过, 也就是初始位置安装不当, 当出现E-2代码表示参数设置出错, 说明液位计问题大多在内部参数设置问题上, 需要正确处理, 处理方法是将参数进行重新设定, 并且可能会更换内部零部件。当出现仪表开机时故障显示异常, 而且测量信号未到位, 大多因为安装或维护中外壁接触不好, 可是过程接线异常, 可能存在线端松动问题, 需要尽快处理。在使用中, 同样注意观察趋势及完整情况。

5 结语

液氯贮槽外测式液位测量自投用以来运行可靠, 与***早投用的其他差压或磁翻板液位计使用性能相比, 性能比较稳定, 性价比较高, 并且可以进行与DCS或PLC的控制连接, 有利于智能化工厂的管理。
