温度补偿一体化孔板流量计的参数原理特点介绍


文章日期:2018-06-16|阅读数:


  差压式流量计是一种历史悠久、用量很大的流量计。但传统的差压流量计需要由节流装置、引压管线、差压变送器、流量积算仪组成一个完整的流量测量系统。对于气体流量的测量还需要配置压力变送器、温度变送器进行温压补偿。对于大部分用户来说,选购合适量程的仪表成了麻烦的事情,况且安装时节流装置与差压变送器之间引压管线为薄弱环节,易产生泄漏、堵塞、冻结及信号失真等故障。随着流量仪表工业的迅速发展,针对用户的要求,不少厂家将节流装置和差压变送器做成一体,缩短较长的引压管线,减少故障率,改善动态特性,方便安装使用,受到用户的欢迎。孔板流量计是测量流量的差压发生装置,配合各种差压表或差压变送器可测量管道中各种流体的流量。孔板流量计节流装置包括环室孔板,喷嘴等。孔板流量计节流装置与差压变送器配套使用,可测量液体、蒸汽、气体的流量,广泛应用于石油、化工、冶金、电力、轻工等部门。

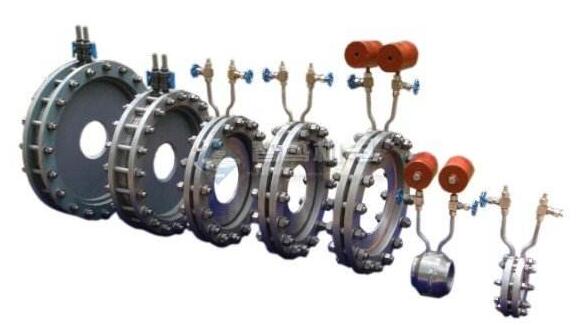

温度补偿一体化孔板流量计的参数原理特点介绍
  温度补偿一体化孔板流量计的参数原理特点介绍:

  充满管道的流体,当它们流经管道内的节流装置时,流束将在节流装置的节流件处形成局部收缩,从而使流速增加,静压力低,于是在节流件前后便产生了压力降,即压差,介质流动的流量越大,在节流件前后产生的压差就越大,所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。

  智能节流装置(孔板流量计)是集流量、温度、压力检测功能于一体,并能进行温度、压力自动补偿的新一代流量计,该孔板流量计采用先进的微机技术与微功耗新技术,功能强,结构紧凑,操作简单,使用方便。

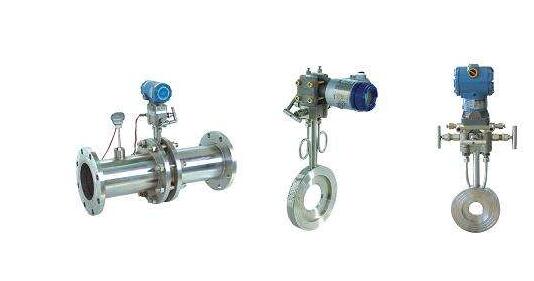

温度补偿一体化孔板流量计的参数原理特点介绍
  温度补偿一体化孔板流量计的特点:

  1 孔板流量计节流装置结构易于复制,简单、牢固,性能稳定可靠,使用期限长,价格低廉。

  2 孔板计算采用国际标准与加工。

  3 孔板流量计应用范围广,全部单相流皆可测量,部分混相流亦可应用。

  4 标准型节流装置无须实流校准,即可投用。

  5 一体型孔板流量计安装更简单,无须引压管,可直接接差压变送器和压力变送器。

  补偿流量是针对气体来说的,套用的是理想气体方程式:

  P1*V1/T1=P2*V2/T2=P3*V3/T3

  同时除以一个时间t(一小时),就得到P1*Q1/T1=P2*Q2/T2=P3*Q3/T3=P4*Q4/T4

  其中

  P1(标准大气压)=101.33KPa

  Q1(标况流量) (单位Nm³/H)

  T1(标态温度)=273℉(华氏温度=摄氏温度+273)

  P2(实际压力)=P1+管道内表压=实际压力+101.33KPa  ←P2为压力变送器测得的值

  Q2(实际流量)(单位Nm³/H)                                       ←Q2即为需要求得的补偿流量

  T2(实际温度)=T1+(实际温度)=实际温度+273℉          ←T2为温度变送器测到的值

  P3(设计压力)  Q3(此处就称为设计流量好了)T3设计温度

  其中,Q3为流量计所指示的流量   P3  T3均为流量计对应的计算书上的设计压力和温度

  P4  Q4  T4为任意一种状态下的参数,即你想知道的在某种温度某种压力下的对应流量

  打个比方来说明:

  流量计计算单上的设计温度为T3=50℃    设计压力为P3=200KPa(表压)流量计现场指示的流量为300Nm³/h   现场压力变送器指示的实际温度为T2=80℃   现场压力变送器指示的压力P2=300KPa

  那么补偿流量的计算方法为

  Q2=P3*T2*Q3/(T3*P2)=(200+101.33)*(80+273)*300/[(50+273)*(300+101.33)]=246.16Nm³/h
