危险废物智能液位计监控体系现场改造技术要点


文章日期:2018-08-13|阅读数:


摘要:为进一步规范和加强危险废物经营单位日常监督管理,有效防止二次污染,严控环境风险,保障安全生产,便于各级环保部门对危险废物经营单位历史经营情况的监督检查,要求取得危险废物经营许可资质的企业在厂区内安装智能监控系统,本文针对视频监控的要求对地磅数据接口、道闸系统、摄像机系统、称重系统、液位计关键部位现场施工提出技术改造建议。

危险废物智能液位计监控体系现场改造技术要点
  根据中共中央办公厅国务院办公厅《关于深化环境监测改革提高环境监测数据质量的意见》《污染源自动监控管理办法》( 环境保护总局令第 28 号 )《危险废物经营单位审查和许可指南》( 环境保护部公告 2009 年第 65 号 ) 的有关要求 ,在现场安装中讨论一下视频监控设备及数据采集设备的具体操作,对企业建设内容给出相关建议,因各企业实际情况、建设内容不同,仅作参考。
  根据相关文件要求,需要安装视频监控企业为取得危险废物 ( 含医疗废物 ) 经营许可证的单位、申请办理危险废物 ( 含医疗废物 ) 经营许可证的单位,因各省实际情况不同具体的要求也不相同。
视频监控系统的基本要求:
  视频监控系统的基本要求:所有危险废物经营单位应当具有现场视频监控系统及中控室、备用电源、视频备份等保障措施。厂区内所有进出口处、磅秤、处理设备与处理生产线、处理残渣出口区域、危险废物贮存区域、中控室、可能产生污染的区域应当设置现场视频监控系统,并确保画面清晰。厂界内视频监控应当覆盖从危险废物入厂到处理后产品和处理残渣出厂的全过程,并规范摄像头角度、监控范围。厂区所有进出口均应当设置全景视频监控,能够清楚辨识车辆前后牌,清楚辨识人员及车辆进出厂的过程,画面覆盖每个进出口的全景。
  关键点位的视频监控应当确保画面清晰,录像画面的清晰度应当达到 200 万像素以上。关键点位包括:厂区进出口、危险废物贮存区、危险废物卸货区域、危险废物投料口、产品和处理残渣出口、处理残渣贮存区、在线监测等工位。摄像头距离监控对象的位置应保证监控对象全部摄入监控视频中。
地磅数据接口:
  危险废物经营企业须安装地磅,新装地磅品牌不限,建议采购市面主流产品,要保证称重过程的精度及通讯稳定性。如果已经安装地磅可改造后使用。新建或改造后的地磅须具备 RS232/RS485 串以及连接串口与电脑的数据线。如果串口已经被占用,须提供信号分配器,如某企业自行开发ERP系统,地磅数据已经接入 ERP 系统,导致串口被占用。
道闸系统:
  用来控制称重车辆进出。企业根据实际情况,可选安装全自动道闸控制系统或半自动道闸系统。全自动道闸控制系统整个称重过程不需要人工参与,道闸的抬杆与落杆动作由称重接口程序自行控制,还需在地磅四周安装红外感应器,用来保证车辆完全上磅,如果是地上衡,只要在磅的出入口两端安装即可,但安装位置不得超出磅体。在地磅的进出口处预埋地感线圈,发现是否有车辆进出。可选安装显示屏、红绿灯灯。半自动道闸控制系统的道闸抬杆与落杆需要人工控制,可选安装红外感应栅、显示屏等。称重接口程序只负责数据对接。全自动比半自动造价成本低,相对于半自动,全自动效率高,节约人力成本等,对于车辆进出较多的企业,建议安装全自动道闸控制系统。
摄像头设置:
  分别在地磅出口、顶部、称重房安装摄像头,其中地磅出口要具备车辆识别功能,顶部与称重房一般高清摄像头即可。各摄像头的角度、清晰度要调整好,如顶部摄像头要能清晰拍摄到车厢全貌,称重房的摄像头要能清晰拍摄到称重显示器的具体数值。摄像头安装要与地磅保持整体性,不可分在不同区域建设,也不可一机多用。对于双向通道的称重地磅,两头都要安装具备车辆识别功能的摄像头。建议企业增加一路记录整个称重过程的高清摄像头。进出厂磅秤,应当清楚辨识车辆前后车牌及称重显示数据。磅房内部,画面应当覆盖司磅员操作过程,磅房外部未设置重量显示装置的,磅房内部应当清楚辨识称重显示数据。危险废物通过管道输送至装置的,应当在管道输送流量计装置处设置视频监控,画面能够清晰显示流量数据等相关信息。
称重房设置:
  称重房要预留 1 平方米的空间用于放置智能控制传输仪,要有稳定的 220 伏供电,要有稳定的网络环境,如果没有网线到位,可办理 4G 每月不低于 500M 的流量卡,可根据当地服务商的信号强弱选择。企业须提供一台具备串口的台式电脑及串口通讯线,这台电脑一方面与地磅进行串口通信,地磅一般为串口,如果台式机串口由剩余,则要提供串口通讯线,如果没有这提供串口转 USB 线;另一方面要与智能控制传输仪通信,智能控制传输仪为串口通信,如果台式机串口由剩余,则要提供串口通讯线,如果没有这提供 USB 转串口通讯线。
液位计接入:
  须安装企业根据自身情况决定采购或改造液位计,完成后的液位计要具备信号输入接口,如模拟量、RS232、RS485接口。所有液位计施工布线并集中到监控机房或者具备良好环境的场所,场所需提供稳定的 220 伏电源、互联网接口或每月 500M 的流量卡。已接入 DCS 系统的提供标准的 OPC 服务接口。已接入 DCS 系统但无 OPC 服务接口的,提供电流分配器,提供一路信号接入智能控制传输器。如果模拟量接入,企业提供量程范围。数据接入须使用智能控制传输仪。

一、KXBC一体式直销智能超声波液位计物位计特点

     1、采用SMD技术,提高仪器可靠性;

     2、自动功率调整、增益控制、温度补偿;

     3、先进的检测技术,丰富的软件功能适应各种复杂环境;

     4、采用新型的波形计算技术,提高仪表的测量精度;

     5、具有干扰回波的抑止功能保证测量数据的真实;

     6、16位D/A转换,提高电流输出的精度和分辩率;

     7、传感器采用四氟乙烯材料,可用于各种腐蚀性场;

     8、多种输出形式:可编程继电器输出、高精度4-20mA电流输出、Rs—485数字通信输出 。

二、KXBC直销智能超声波液位计物位计技术参数

     量程:0-3m、5m、8m、10m、15m、20m 、60m

     精度:0.25% 、0.5%

     盲区:0.3-0.5m

     工作温度:-20℃-+55℃

     电源:24VDC、220VAC

     输出:4-20mA (可加上下开关量控制)

     防护等级:IP65

     安装方式:开孔螺母安装(或自行加装法兰)

     壁挂式安装(分体机)

     外壳:ABS工程塑料

     分离距离:小于50米(适用于分体机)建议用户选用一体机配专用液位显示仪

三、应用领域

     一体式超声波液位计物位计主要测量液体液位高低,如江河水位、废水液位、灌装液体液位、泥浆、水箱水位、水池水位等,用于能够保证超声波有限传播到被测液面的场合。现已广泛应用于环保、供电、化工、钢铁、制药、厂矿等行业。

四、安装注意事项

     1、耐温能力有限,大多数小于60℃,个别特殊产品可达100℃

     2、真空环境下无法测量,压力的大幅波动影响测量精度

     3、安装时尽量避开气泡、障碍物、波浪等干扰因素

五、安装说明

     1、传感器和zui高物位之间距离应大于盲区(空距≥zui高物位+盲区)同时要保证传感器轴线应垂直于被测物面。 盲区即传感器到测量液(物)面zui小距离,在这一区间内仪表无法正常工作,一般取值小量程设30cm~60cm之间,大量程设60~100cm之间。

     2、在固定当中必要时可加橡胶垫圈,同时尽可能远离噪声源。

     3、由于传感器发射角的存在,在安装时传感器与器壁应保持一定的距离L。测量固体物料时传感器应避开下料口。(参考值L≥0.12 x量程)

     4、在测量范围内不要有容易引起干扰信号的障碍物,如人梯、横梁、检修通道等。

     5、测量固体物料时,必要时可采用万向连接器,通过它来调节传感器的测量角度,使传感器zui大程度的接收回波信号,并找到zui佳点,实现对料位的准确测量。

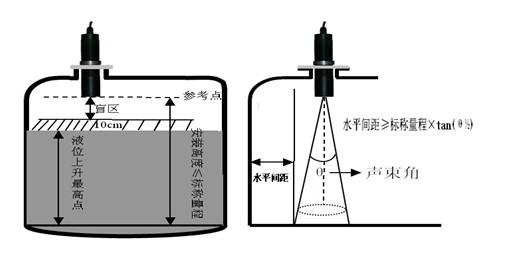

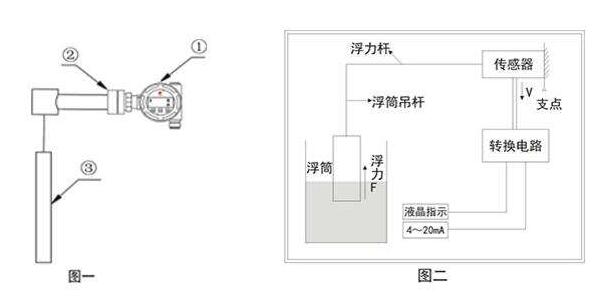

六、超声波液位计安装结构图

工况数据接入:
  须接入工况数据的企业须提供数据接入接口,如已建DCS 系统,可以提供标准的 OPC 服务接口。如未建 DCS 系统可提供 PLC、Modbus 等接口。接入条件允许后,企业提供1 平方米的设备放置场所,一般放在中控室,场所需提供稳定的 220 伏电源、互联网接口或每月 500M 的流量卡。OPC、PLC、Modbus 服务接口要标准可调取。已接入 DCS 系统但无OPC 接口的,提供电流分配器,提供一路信号接入智能控制传输器。数据接入须使用智能控制传输仪。
