苯酐液位计装置水洗塔液位仪表运行故障分析及
摘要:苯酐水洗塔液位仪表是***能表明塔是否异常的重要因素, 该仪表液位计的正常运行是苯酐装置安全生产的一项重要保证。本文介绍了苯酐装置水洗塔液位仪表运行故障分析及处理, 收到了良好的效果。
0、引言:
在维持苯酐装置安全运行系统中, 无论哪个系统发生故障, 生产将难以完成。苯酐水洗塔液位仪表是***能表明塔是否异常的重要因素, 该仪表的正常运行是苯酐装置安全生产的一项重要保证。若生产中水洗塔液位仪表一旦发生故障而不能及时处理就很难判断塔的功能是否正常, 为安全生产带来隐患。故应重视和谋求解决问题。
1、故障现象:
苯酐水洗塔液位LT-301, 在运行期间经常出现断路现象, 室内DCS显示输入“IPO”, 检查室外至室内仪表回路接线正常。判断雷达液位计的信号转换器故障, 更换表头 (仪表型号为德国科隆产BM-70A) 。更换后按原表头内的数据进行参数设定。投用后, 测量结果偏高, 且随液面变化仪表指示有时出现负值。
2、故障处理情况:
(1) 本装置采用的是德国科隆BM-70A喇叭状天线型雷达物位计

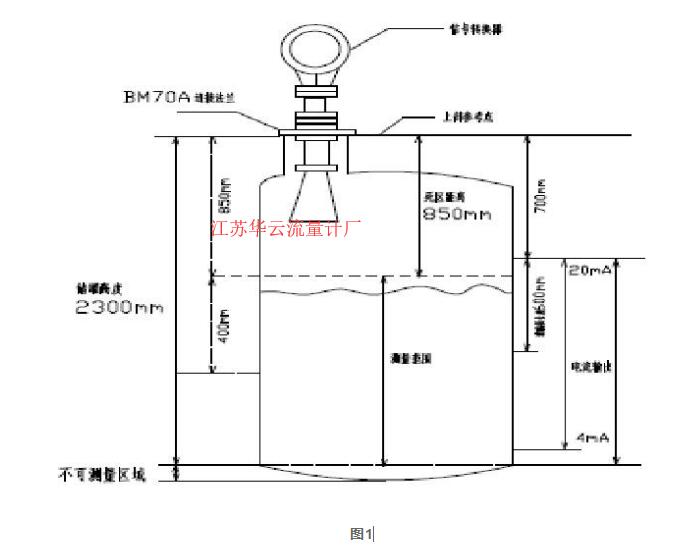

仪表安装如图1所示。
图1
信号转换器的更换是在图1中法兰连接处进行, 其它配件 (天线, 天线延伸) 不变。经检查, 表头安装正确。
(2) 检查信号转换器内的参数设定情况。
1硬件设置:保持不变
2安装设置:储罐高度1450mm;
死区距离1050mm;
天线延伸270mm;
电流4MA输出值0mm;
电流20MA输出值400mm;
法兰以上接管长度605mm。
3用户数据项:将“BD-DETECT”项改为“YES”, (需要判断死区溢出) 其它项保持不变
数据设定后, 经一段时间观察, 仪表输出负现象消除, 但输出值仍有偏差, 但上述故障未能完全清除。
(3) 联系工艺人员对水洗塔重新测量, 按工艺要求, 把雷达液位计的测量与工艺玻璃板对应。重新测量结果为:
罐高度2300mm;
连接法兰距玻璃板700mm;
玻璃板高度600mm。
死区距离一般比天线加天线延伸段长度大100-200mm, (根据实际测量值改变) , 重新设定雷达表头为:
硬件设置:保持不变
安装设置:罐高度2300mm;
死区距离850mm;
电流4MA输出值1000mm;
电流20MA输出值1600mm;
其它选项不变。
用户数据项:保留上一次的设定。
(4) 投用
经一段时间观察, 仪表运行良好。
3、故障分析:
(1) 原信号转换器内部设置不规范
(2) 储罐高度未采用实际值, 而是以测量下限至连接法兰距离为罐高度。电流输出4-20MA对应测量距离0-400mm。这样测量的结果与罐和玻璃板都无法一一对应。在更换表头后, 次设定时, 由于没有设定死区选项, 在液位高出死区设定值后, 电流输出呈故障状态。因为工艺上液位控制较稳定, 之前没有发现这个错误。按这种设定方法进行测量, 如果与玻璃板进行参照, 表现为测量结果偏低。
(3) 依据对水洗塔的重新测量结果进行设定, 设定过程依据水洗塔的实际高度和雷达液位计的使用说明书, 电流输出对应工艺玻璃板的安装位置。
(4) 联系工艺人员对水洗塔液位进行上下调节, 观察仪表输出指示, 工作状态良好。
(5) 原仪表错误在于量程范围较小, 死区距离设定值较大, 未按规定设置设备的物理参数, 虽然可以进行测量工作, 但工作范围小, 误差大。
4、结论:
通过对苯酐水洗塔液位仪表的故障分析及处理, 我们发现, 转换器内部设置不规范、储罐高度未采用实际值、未按规定设置设备的物理参数等, 均可造成水洗塔液位仪表发生故障, 这就需要我们仪表从业者在现场操作和技术工作中不断学习, 注意积累经验, 善于发现问题, 提高仪表及控制系统故障分析及处理能力。
