电磁流量计的应用及故障检查


文章日期:2017-06-17|阅读数:


电磁流量计的应用及故障检查

流量与温度、压力、物位等的测量同为热工量测量,是生产控制过程中的重要测定参数之一。流量测量与人们的日常生活有着密不可分的关系。因此,作为流量测量的流量计,应用范围越来越广,但是只有结合具体测量的流体对象和测量目的,针对性地选择适当的流量计,才能合理、经济、可靠、准确的进行有效地流量测量。

在工业生产自动化过程中,流量是需经常测量和控制的重要参数之一。随着科学技术的发展,人们对于流量检测精度的要求越来越高,需要检测的流体品种也越来越多,检测的对象从单向流到双向、多向流,工况条件有高温、低温、高压、低压等。因此,人们根据不同的测量对象的物理性能,运用不同的物理原理和规律,设计制造了各种类型的流量仪表,应用在工艺流程中配比参数的控制及油、气、水等介质的计量,实现了工业生产过程中的自动检测和控制。流量仪表也成为过程控制检测仪表中的重要部分。



1.电磁流量计概述



电磁流量计是利用电磁感应原理制成的流量测量仪表,可用来测量导电液体体积流量(流速)。变送器几乎没有压力损失,内部无活动部件,用涂层或衬里易解决腐蚀性介质流量的测量。检测过程中不受被测介质的温度、压力、密度、粘度及流动状态等变化的影响,没有测量滞后现象。



1.1? 电磁流量计的测量原理

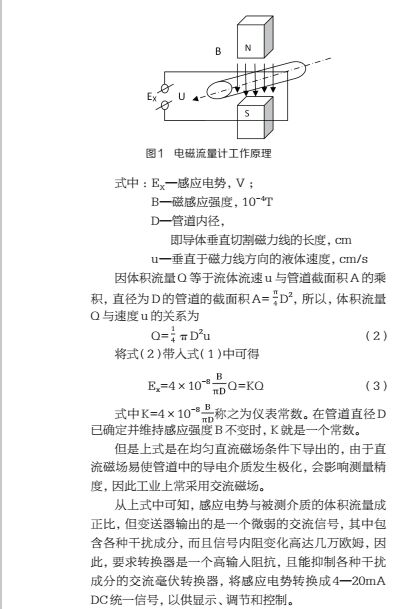

电磁流量计是电磁感应定律的具体应用,当导电的被测介质垂直于磁力线方向上流动时,在与介质和磁力线都垂直的方向上产生一个感应电动势 EX。如图 1 所示。

EX=BDu×10-8           (1)







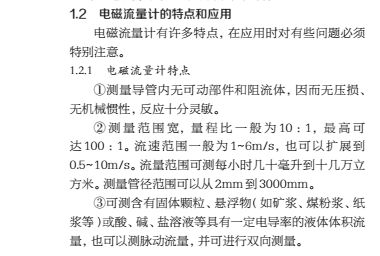

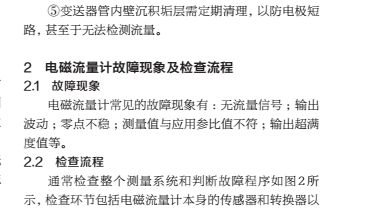

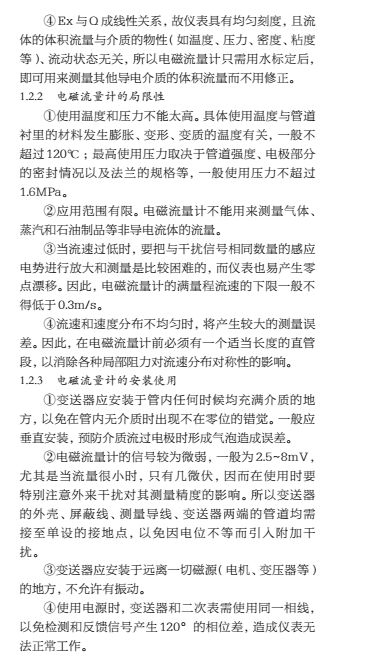

及连接两者的电缆,电磁流量计上位的工艺管道、下位显示仪表和连接电缆。

2.3? 电磁流量计的故障检查方法及检查内容

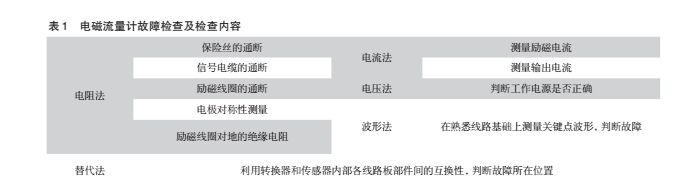

电磁流量计的故障检查及内容一般用到 5 中方法,如表 1 所示。


3.电磁流量计检测



3.1? 电极与介质接触电阻的测量



测量电极与介质接触电阻值,可以不从管道卸下流量计传感器而间接评估电极和衬里层表面大体状况,有助于分析故障原因。



电极与介质接触电阻可用万用表在充满介质时分别测量每个电极端子与地间的电阻。分别测量两电极的接触电阻值之差应小于 10%~20%,否则说明有故障。



若测出的电极接液电阻与原测量值比较不一致时,可能有以下三种不同趋向:




(1)两电极接触电阻不平衡值增加(即差值增加);(2)电阻值增加;(3)电阻值减小。



这三种迹象可分别判断为以下原因产生的 :(1)电极部位有一只电极绝缘有较大下降 ;(2)电极表面被绝缘层覆盖 ;(3)电极表面和衬里表面附着着导电沉积层。



3.2.电极的极化电压测量



测量电极与介质间的极化电压将有助于判断零点不稳或输出波动的故障是否由电极被污染或覆盖所引起。



用数字式万用表 2V 直流档,分别测量电极与地之间的极化电压。如果两次测量值几乎相等,说明电极未被污染或被覆盖。极化电压的大小决定于电极材料的“极化电位”和介质的性质,测量值可能在几毫伏至几百毫伏之间。因为实际上运行中的两电极被污染情况不可能完全相同对称,于是两电极上的电压形成了不对称的共模电压。不对称的共模电压就成为差模信号,造成零点偏移。

3.3? 测定有无接地电位



电磁流量计在使用过程中,如传感器附近电机状态变化(如漏电),接地电位会产生变化而引起零点变动。检查是否有这方面影响,可将转化器工作接地端子与保护接地端子短路,以零点(或示值)变动判断有无接地电位。若零点变动超过允许值时,说明具有接地电位,需做必要地措施,但是没有零点变动也会存在有接地电位的现象。



3.4? 管道杂散电流流向判断

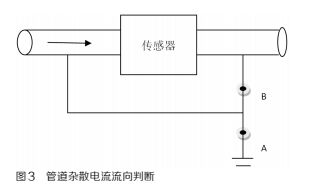

运行中的电磁流量计有时会存在管道杂散干扰现象,为了设法减小或消除杂散电流干扰影响,必须查找干扰源的位置。如图 3 所示,与管道电气绝缘的流量传感器上下游跨接导线和接地线的 A、B 两点,分别接入电流表。假如在 A 点测得电流为 30mA AC,B 点电流为零,说明干扰源头在流量传感器的上游。

4.结束语



电磁流量计作为生产过程中的重要测量工具,只有确保其测量的准确性,才能给工作人员提供可靠地流量参数数据,以便于操作人员做出合理的判断和调节,起到优化控制,提高产品质量和产量的目的。
