影响涡街流量计准确度的因素


文章日期:2019-05-23|阅读数:

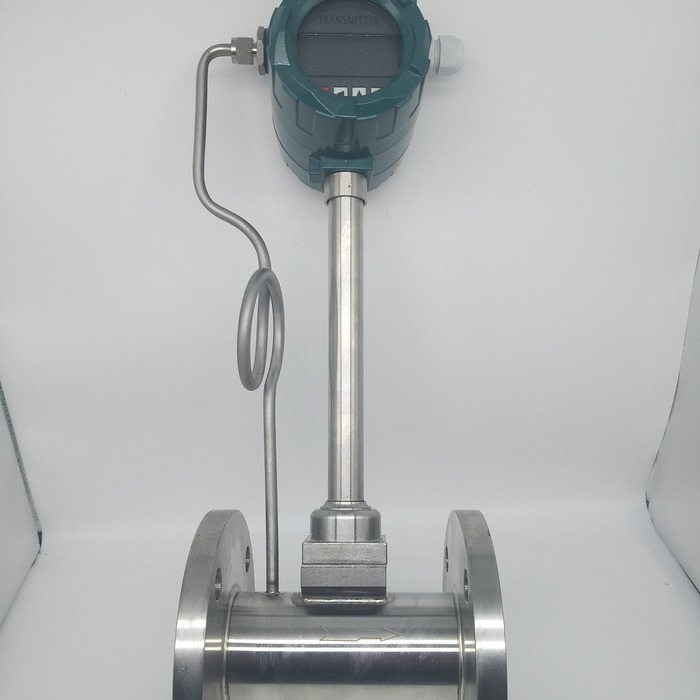

涡街流量计是一种新型流量仪表,它拥有新一代流量传感器,具有其他流量计没有的一些优点,在国内同类产品中也属于技术,凭借这些优点涡街流量计目前的应用较为广泛,用户对它的满意度也比较高,但有用户提出涡街流量计有时会出现计量不准确的问题,其实这并不是涡街流量计的质量问题,而是外界的一些因素对它的影响,造成了它计量不准确,那么这些因素是什么呢?


1.干度变化
涡街流量计在测量饱和蒸汽时,要求饱和蒸汽干度不低于85%。但现场实际情况是饱和蒸汽干度在锅炉内就小于100%,而经管道传送一段距离后,会出现干度低于85%的现象,它使测量值
下降。

2.压力变化
在热网管道中有很多阀门和减压阀,它们都能改变管道压力。涡街流量计不是质量流量计,它计量蒸汽质量取决于管道流速和蒸汽密度,而密度由压力决定,改变压力就是改变密度,在刚开启阀门时还改变管道流速,这几种情况都会产生计量误差。
在工业现场压力经常发生波动,压力波动会影响饱和蒸汽密度。当压力低于或高于标定值时,直接影响质量流量值偏高或偏低。

3.管道及流量计震动
涡街流量计仪表系数误差随管道震动加速度的增加而变大,整体抗震性能较差。在相同管道震动加速度条件下,无论震动频率如何变化,涡街流量计仪表系数误差随流量增大有减小趋势,小流量下受管道震动影响***大。同时,涡街流量计仪表系数随管道震动频率的增大而减小。管道及流量计加固不好,或流量计靠近电动机就会产生震动。震动会对涡街流量计产生干扰,使流量计测量值偏高或造成流量误判。

4.流量计出口侧通向大气
 涡街流量计出口侧通向大气,会出现前后压差过大的现象,这会导致流速达到上限,因此不能正确反映流量变化。出现这种情况主要是由于零点漂移和引压管布置不合理造成的。

5.流量计前后直管段安装不符合要求
 涡街流量计的安装对其前后直管段有一定要求,如不符合要求,便会影响卡门涡街的正确形成,从而影响饱和蒸汽的测量值。如LUGB-2310型涡街流量计,在管道上游安装一个弯头时,应在涡街流量计的上游侧配置长度大于等于20D(D为流量计公称通径)的直管段,下游侧配置长度大于等于5D的直管段。

以上就是影响涡街流量计准确度的因素,注意了这些因素并排除了,基本上涡街流量计是不会出现计量不准确的情况,毕竟它是技术比较的,所以在使用涡街流量计时一定要注意这些因素并控制好,才可以让涡街流量计发挥出它本来的优势。
