超声波液位计种类


文章日期:2019-08-03|阅读数:


作为一种非接触式测量仪表,超声波液位计(UltrasonicLevelTransmitter)由于不与液体直接接触,因此故障频率和维护成本均大为降低,深受用户青睐,在蓄水池、污水池、生化反应池、水库、湖泊等场合中有着广泛地应用。但由于市面上超声波液位计的种类颇多,为让仪表用户对超声波液位计有更为深入的认识和了解,本文介绍下超声波液位计种类

超声波液位计种类

按照不同的划分标准,超声波液位计有不同的类别。具体如下:

一、按量程划分,可分为5米、10米、15米等多种量程的超声波液位计

超声波液位计的量程主要根据容器高低与介质的液位高低程度而定,需要根据具体工况进行选择。按照量程的不同进行划分,可分为5米、10米、15米等多种量程的超声波液位计。不同量程的超声波液位计其配置的超声波探头声波发射功率不同,一般量程越大发射功率也越大。

二、按结构形式划分,可分为一体式超声波液位计和分体式超声波液位计

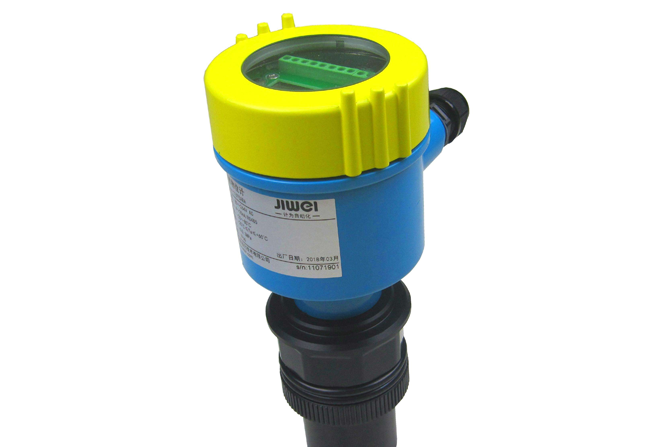

一体式超声波液位计是仪表表头和换能器为一个整体,具有防护等级高、抗干扰能力强的特点,能适应大多数工业环境。

分体式超声波液位计是仪表信号处理显示(表头)与换能器分开安装,表头与换能器之间用导线连接,多应用于不便维护、调试等较为复杂的场合,并且表头上的总线具有通讯和开关量输出等功能,可以用于变送和远传控制,解决恶劣、危险、难以观察的工况环境下的安装、维护和观测难的问题。

三、按应用环境划分,可分为普通型超声波液位计、防腐型超声波液位计和防爆型超声波液位计

普通型或称通用型、标准型超声波液位计是最基础的一种型号,换能器的材质为PC,能应用于大部分非强腐环境的测量。

防腐型超声波液位计换能器的材质多采用PVDF,可确保仪表在硫酸、盐酸等腐蚀性液体或者腐蚀性环境中仍能可靠运作,并且长时间不被腐蚀和老化。

防爆型超声波液位计在市面上比较少见,国产典型代表有计为自动化USON-21隔爆型超声波液位计,而具有本安型证书的超声波液位计市面上更少。这是因为超声波探头发射功率较大,在设计上要达到本安要求,产品成本很高,导致价格高昂,缺乏市场竞争力。

超声波液位计的正确选型

1、量程的选择

如测量的是液体,可按标称量程选型。如测量的是固体,应选择较大的量程,如测量的是较为松软的物体(比如面粉、棉花、海绵),将无法使用。如测量的液位表面有覆盖面较大的气泡,也要选择较大量程的超声波液位计。但如气泡厚度超过5cm时,则不推荐使用。如空气中有粉尘或者蒸汽等较为复杂的工况时,是否需要选择较大量程的超声波液位计,请事先向厂家技术人员咨询。

2、探头材质的选择

在对探头的材质进行选择时,主要看应用环境是否具有腐蚀性。一般来讲,在弱酸弱碱环境下,使用普通探头(如ABS)即可,在腐蚀性强的环境中,就要用具有防腐功能的探头(如PVDF)。但在强酸碱的应用环境下,除考虑酸碱度影响外,还要考虑这种强酸碱的液体是否会形成雾气,如果有雾气,应选择较大量程的超声波液位计。如雾气较大,则不推荐使用。

安装原理

超声波液位计工作时,高频脉冲声波由换能器(探头)发出,遇被测物体(水面)表面被反射,折回的反射回波被同一换能器(探头)接收,转换成电信号。脉冲发送和接收之间的时间(声波的运动时间)与换能器到物体表面的距离成正比,声波传输的距离S与声速C和传输时间T之间的关系可以用公式表示:S= CⅩT/2

安装超声波液位计时必须考虑超声波液位计的盲区问题。当液位进入盲区后,超声波变送器就无法测量液位了,所以在确定超声波液位计的量程时,必须留出50公分的余量,安装时,变送器探头必须高出最高液位50公分左右。这样才能保证对液位的准确监测及保证超声波液位计的安全。

在实际使用中,因为安装时考虑不周,液位计被水淹没,致使液位计完全损坏。

价格低,体积小,重量轻,可用于食品,化工,半导体等行业对液体和散装固体非接解式物位测量,可用于远程物位监控和泵的控制。

机械安装时应注意:安装应垂直于测是物表面,避免用于测量泡沫性质物体,避免安装于距测量物体表面距离小于盲区距离(盲区:每台产品会有一个标准,随产品得知),应考虑束避开阻挡物质不与灌口和容器壁相遇,检测大块固体物应调整探头方位,减少测量误差。
