常用的容积式流量计


文章日期:2019-08-06|阅读数:


流量测量技术日益发展,由此发展而来的流量测量计在市场上也有许多种。多种流量计让人们有了多种选择,你知道在不同的场合,面对不同的介质,该选用哪种流量计吗?这里小编给大家介绍常用的容积式流量计

常用的容积式流量计

1.容积式流量计

容积式流量计它又称定排量流量计,简称PD流量计,在流量仪表中是精度最高的一类,它利用机械测量元件把流体连续不断地分割成单个已知的体积部分,根据测量室逐次重复地充满和排放该体积部分流体的次数来测量流体体积总量。容积式流量计与差压式流量计、浮子流量计并列为三类使用量最大的流量计,常应用于昂贵介质(油品、天然气等)的总量测量。

容积式流量计的流量范围与被测介质的种类(主要决定于流体粘度)、使用特点(连续工作还是间歇工作)、测量准确度等因素有关。同一容积式流量计,对于介质种类,用于较高粘度的流体时,其流量范围较大(主要是下限流量可以扩展到较低的量值);对于使用特点,用于间歇测量时,其流量范围较大(主要是上限流量可以比连续工作时大);对于测量准确度,用于低准确度测量时,其流量范围较大,而用于高准确度测量时,流量范围较小。从流量计特性曲线上也可以清楚地看到这一点。

为了保持仪表良好的性能和较长的使用寿命,使用时最大流量最好应选在仪表最大流量的70%-80%。

由于一般的容积式流量计体积庞大,在大流量时会产生较大噪声,所以一般适合中小流量测量。结合容积式流量计的性能,在需要测量大流量时,可采用45度组合腰轮结构的流量计;在需要低噪声工作的场合,可选用双转子流量计。

2.超声流量计

主要是通过检测流体活动对超声束(或超声脉冲)的作用以丈量流量的仪表。传播时间法和多普勒效应法是超声流量计常采用的方法,用以测量流体的平均速度。像其他速度测量计一样,是测量体积流量的仪表。它是无阻碍流量计,如果超声变送器安装在管道外测,就无须插入。它适用于几乎所有的液体,包括浆体,精确度高。但管道的污浊会影响精确度。

换能器经过管道内液体中的悬浮颗粒或气泡后,频率发生偏移,当管道条件、换能器安装位置、发射频率、声速确定以后,通过测量频移就可得到流体流速,进而求得流体流量。只能用于测量含有适量能反射超声波信号的颗粒或气泡的流体,如工厂排放液、未处理的污水、杂志含量稳定的工厂过程液等。

要注意它对被测介质要求比较苛刻,即不能是洁净水,同时杂质含量要相对稳定,才可以正常测量,而且不同厂家的仪表性能及对被测厂家的要求也不一样。选择此类超声波流量计即要对被测介质心中有数,也要对所选用的超声波流量计的性能、精度和对被测介质的要求有深入的了解。

3.电磁流量计

电磁流量计是根据法拉弟电磁感应定律制成的一种丈量导电性液体的仪表。具有传导性的流体在流经电磁场时,通过测量电压可得到流体的速度。电磁流量计没有移动部件,不受流体的影响。在满管时测量导电性液体精确度很高。电磁流量计可用于测量浆状流体的流速。

电磁流量计应用领域广泛,大口径仪表较多应用于给排水工程;中小口径常用于高要求或难测场合,如钢铁产业高炉风口冷却水控制,造纸产业丈量纸浆液和黑液,化学产业的强腐蚀液,有色冶金产业的矿浆;小口径、微小口径常用于医药产业、食品产业、生物化学等有卫生要求的场所。

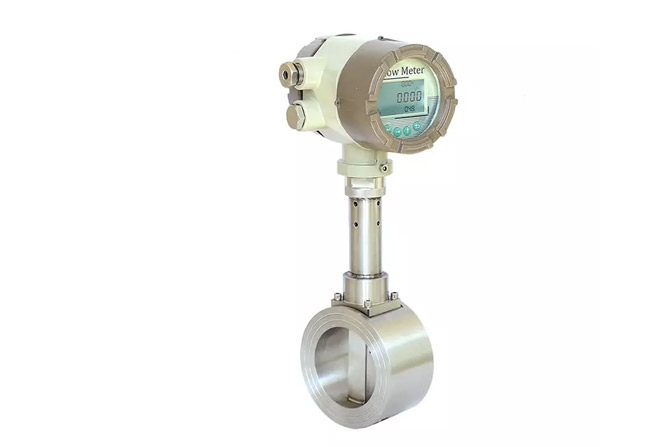

4.涡街流量计

涡街流量计是在流体中安放一根非流线型游涡发生体,流体在发生体两侧交替地分离开释出两串规则地交错排列的游涡的仪表。涡街流量计适用与测量液体、气体或蒸汽。涡街流量计是属于最年轻的一类流量计,但其发展迅速,目前已成为通用的一类流量计。

涡街流量计就是根据卡门(Karman)涡街原理研究来生产的,主要适用于工业管道介质流体的流量测量,如气体、液体、蒸汽等多种介质。特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎可以不用受流体密度、压力、温度、粘度等参数的影响。所以普遍用于石油、化工、电力、轻工等部分工业管道中测量液体或气体的流量。也是可以用于城市供水、供热、汽锅供水、医疗行业流体管道的流量测量。

涡街流量计的特点是无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的测量仪器。

5.涡轮流量计

很多人容易把涡街和涡轮流量计弄混淆,涡轮流量计可精确地测量洁净的液体和气体。像PD流量计,涡轮流量计也会产生不可恢复的压力误差,也需要移动部件。在欧洲和美国,涡轮流量计在用量上是仅次于孔板流量计的自然计量仪表。

由于流量计的使用环境条件一般较为恶劣,有振动、脉动等干扰存在,因此,若流量计经常处于下限流量工作时,就很难保证计量精度。一般应使流量计的工作流量范围处于工况流量的20%—90%。当使用环境很理想时,流量计可工作于小流量和流量之间,但这仅考虑到流量计的流量范围。若在低压介质使用,还应考虑压力损失的影响。压力损失大是流量计选型必须考虑的一个重要因素,在有压力损失要求时,应考虑此因素。
