热电阻和热电偶的区别


文章日期:2019-08-09|阅读数:


好多人看到热电阻、热电偶就发晕,两者看上去没有什么区别,里面内容也都差不多,感觉都是测温度的,无形之中会给人产生误区,下面小编给大家介绍热电阻和热电偶的区别

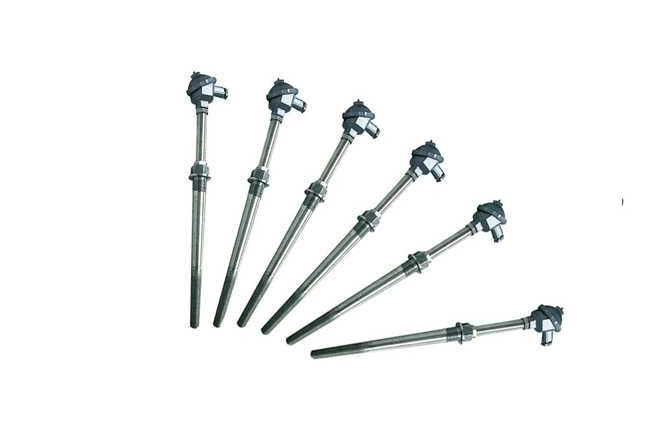

热电阻和热电偶的区别

其实看似简单,里面温度各不相同,用的材料也不同,为了大家能有一个较清晰的认知,下面瑞凌仪表为你讲解热电阻与热电偶如何正确区分。

分度号区分

1、信号的性质,热电阻本身是电阻,温度的变化,使电阻产生正的或者是负的阻值变化;而热耦,是产生感应电压的变化,他随温度的改变而改变。

2、两种传感器检测的温度范围不一样,热阻一般检测0-150度温度范围(当然可以检测负温度),热耦可检测0-1000度的温度范围(甚至更高)所以,前者是低温检测,后者是高温检测。

3、从材料上分,热阻是一种金属材料,具有温度敏感变化的金属材料,热耦是双金属材料,既两种不同的金属,由于温度的变化,在两个不同金属丝的两端产生电势差。

4、PLC对应的热电阻和热电偶的输入模块也是不一样的,这句话是没问题,但一般PLC都直接接入4~20ma信号,而热电阻和热电偶一般都带有变送器才接入PLC。要是接入DCS的话就不必用变送器了!热电阻是RTD信号,热电欧是TC信号!

5、热电偶有J、T、N、K、S等型号,有比电阻贵的,也有比电阻便宜的,但是算上补偿导线,综合造价热电偶就高了。热电阻是电阻信号,热电偶是电压信号。

温度区分

1、热电阻和热电偶测温原理不同,热电阻是通过电阻值随着温度变化而变化来测量温度得。热电偶是通过温度变化时产生感应电压的变化来测量温度得。

2、热电阻和热电偶测温范围不一样,热电阻测温范围0-150度温,热电耦测温范围0-1000度。

3、热电阻和热电偶使用材料不同,热电阻使用的是一种对温度敏感的金属,热电偶使用的是两种不同的金属制成。

4、热电阻比热电偶精度高,650度以下一般用热电阻,650度以上一般用热电偶。

常见的热电阻种类:

普通型热电阻:从热电阻测量原理可知,被测温度的变化时直接通过热电阻电阻值变化来测量的,通常普通型热电阻又被称之为云母电阻,是由感温元件,银丝和其他金属融合的一种测温元件,通过磁珠将电阻两端分开,避免造成短路,一般直径为φ6~φ8,加上外套管组成热电阻。

铠装热电阻:铠装热电阻是由感温元件(电阻体)、电阻丝材、氧化镁填充物、不锈钢套管组合而成的坚实体,它的外径一般为φ3--φ8mm。

端面热电阻:端面热电阻感温元件由特殊处理的电阻丝材绕制,紧贴温度计表面。由电阻芯片,引线等组成。

隔爆型热电阻:隔爆型热电阻通过特殊结构的隔爆型接线盒,把其外壳内部爆炸性混合气体因受到火花或电弧等影响而发生的爆炸局限在接线盒内,生产现场不会引起爆炸。

防腐热电阻:防腐热电阻是由常规电阻,在外套管外面套上一层防腐的氟塑料或者烧结四氟,达到防腐的效果。

耐磨热电阻:耐磨热电阻是由耐磨合金材料制成的耐磨套管,用于测量耐磨环境,一般用在电厂测温。

热电偶的种类

1、K型热电偶镍铬(镍硅(镍铝)热电偶)

K型热电偶是抗氧化性较强的贱金属热电偶,可测量0~1300℃的介质温度,适宜在氧化性及惰性气体中连续使用,短期使用温度为1200℃,长期使用温度为1000℃,其热电势与温度的关系近似线性,是目前用量最大的热电偶。

热电偶的种类

2、S型热电偶(铂铑10-铂热电偶)

该热电偶的正极成份为含铑10%的铂铑合金,负极为纯铂。

3、E型热电偶(镍铬-铜镍[康铜]热电偶)

E型热电偶为一种较新产品,正极为镍铬合金,负极为铜镍合金(康铜)。其最大特点是在常用的热电偶中,其热电势最大,即灵敏度最高;它的应用范围虽不及K型偶广泛,但在要求灵敏度高、热导率低、可容许大电阻的条件下,常常被选用;使用中的限制条件与K型相同,但对于含有较高湿度气氛的腐蚀不很敏感。

4、N型热电偶(镍铬硅-镍硅热电偶)

该热电偶的主要特点:在1300℃以下调温抗氧化能力强,长期稳定性及短期热循环复现性好,耐核辐射及耐低温性能好,另外,在400~1300℃范围内,N型热电偶的热电特性的线性比K型偶要好;但在低温范围内(-200~400℃)的非线性误差较大,同时,材料较硬难于加工。

5、J型热电偶(铁-康铜热电偶)

J型热电偶:该热电偶的正极为纯铁,负极为康铜(铜镍合金),具特点是价格便宜,适用于真空氧化的还原或惰性气氛中,温度范围从-200~800℃,但常用温度只在500℃以下,因为超过这个温度后,铁热电极的氧化速率加快,如采用粗线径的丝材,尚可在高温中使用且有较长的寿命;该热电偶能耐氢气(H2)及一氧化碳(CO)气体腐蚀,但不能在高温(例如500℃)含硫(S)的气氛中使用。

6、R型热电偶(铂铑13-铂热电偶)

该热电偶的正极为含13%的铂铑合金,负极为纯铂,同S型相比,它的电势率大15%左右,其它性能几乎相同,该种热电偶在日本产业界,作为高温热电偶用得最多,而在中国,则用得较少。

7、T型热电偶(铜-铜镍热电偶)

T型热电电偶:该热电偶的正极为纯铜,负极为铜镍合金(也称康铜),其主要特点是:

在贱金属热电偶中,它的准确度最高、热电极的均匀性好;它的使用温度是-200~350℃,因铜热电极易氧化,并且氧化膜易脱落,故在氧化性气氛中使用时,一般不能超过300℃,在-200~300℃范围内,它们灵敏度比较高,铜-康铜热电偶还有一个特点是价格便宜,是常用几种定型产品中最便宜的一种。
