智能旋进旋涡流量计故障及处理


文章日期:2019-08-15|阅读数:

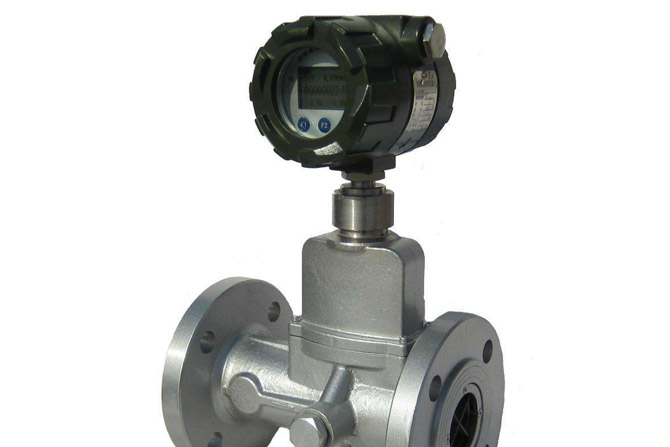

旋进旋涡流量计是采用先进的微处理技术,功能强,流量范围宽,但是机器故障无法避免,下面华云仪表为大家整理智能旋进旋涡流量计故障及处理

智能旋进旋涡流量计故障及处理

1、流量计无输出信号

原因:管道无介质或流量低于下限值;检查电源及输出线连接是否正确;检查前置放大器电路是否损坏;检查输入放大器电路是否损坏。

处理方法:提高介质流量,使其满足流量要求;正确接线;更换前置放大器;更换输出放大器电路损坏的元器件。

2、无流量流量计有输出

原因:流量计接地不良或者是强电地线和其它地线干扰;放大器灵敏度过高或产生自激;压电传感器与前置放大器接触不良或断路;供电电源不稳,滤波不良及其它电器干扰。

处理方法:正确接好地线,排除干扰;更换前置放大器;检查线路,使之正常;修理或更换供电电源,排除干扰。

3、流量计显示不稳定

原因:放大器器灵敏度过高或过低,有漏脉冲现象;压电传感器深度位置调整不正确;安装流量计的现场有不稳定振动或是电气干扰;接地不良;安装位置不正确,流量计前有拐弯。

处理方法:更换前置放大器;重调压电传感器深度位置;消除不稳定振动和干扰;检查接地线路,使之正常;换个安装位置。

4、累积流量示值显示和实际流量不符合

原因:流量计仪表系数输入不正常;用户正常流量低于或高于选用流量计正常流量范围;流量计本身超差;流体气穴现象;管道的累诺数不在2×104~7×106范围内。

处理方法:重新标定,用功能按钮设定调整,使之正确;调整管道流量使其正常;重新标定;降低流体的压力损失,避免产生气泡。

5、切换显示出错

原因:检查接线是否正确;检查切换按钮接触是否良好;检查显示屏接线是否良好;确认显示屏是否。

处理方法:正确接线;更换按钮;正确接显示屏的线路;更换显示屏。

旋进旋涡流量计使用注意事项

① 重视仪表选型在已经选定了仪表种类(比如,智能式旋进旋涡流量计)的情况下,紧接着就是对仪表规格及其配套元件的选择至关重要。一句话,选好才能用好。为此,在选型过程中应把握住两条基本原则;即:一要保证使用精度,二要保证生产安全。要做到这一点,就必须落实三个选型参数,即近期和远期的最大、最小及常用瞬时流量(主要用于选定仪表的大小规格)、被测介质的设计压力(主要用于选定仪表的公称压力等级)、工作压力(主要用于选定仪表压力传感器的压力等级)。

② 进行用前标校一方面,考虑到目前对这类仪表的现场检定还存在这样那样的困难。另外,如果购置的意图又是准备将该这种仪表运用于比较重要的计量场合,比如大流量的贸易计量或计量纠纷比较突出的测量点,并且运用现场也不具备流量在线标校条件,那么在这种情况下,仅凭购买时由生产厂家提供的一纸出厂合格证明就轻易判定该表全部性能合格,那就有些为时过早。因此,为了确保仪表在今后的工作过程中其测量结果的可靠与准确,就有必要在正式安装前将其送往具有这方面检定能力及资质的部门进行一次全流量范围内的系统检定。

③ 搞好工艺安装虽然该种仪表对工艺安装及使用环境没有太多的特殊要求,但任何一类流量测量仪表都有这样一种共性,即尽可能避免振动及高温环境随离流态干扰元件(如压缩机、分离器、调压阀、大小头及汇管、弯头等)、保持仪表前后直管段内壁光滑平直、保证被测介质为洁净的单相流体等。

④ 加强后期管理该种仪表虽然具有多种自动处置功能和微功耗的特点,但投运之后仍需加强管理。比如,为了保证仪表长期工作的准确性、可靠性(避免意外停运和数据丢失),就应定期进行系统标校(每1">~2年)、抄录表头数据(每天或每周)、更换介质参数(每月或每季)以及不定期查看电池状况、检查仪表系数及铅封等。

⑤ 注意内部维护如果由于气质脏污或其它原因需要对仪表的测量腔体及其构件进行定期检查或清洗,那么有一点则必须特别注意:对于同规格的旋进旋涡流量计,其旋涡发生体、导流体等核心组件不能互换,否则,须重新标定仪表计量系数并对其配带的温度及压力传感器进行系统校正。

旋进旋涡流量计安装要点:

1、智能旋进旋涡流量计按流向标志可在垂直、水平或任意倾斜位置上安装。

2、当管线较长或距离振动源较近时,应在流量计的上、下游安装支撑,以消除管线振动的影响。

3、智能旋进旋涡流量计的安装地点应有足够的空间,以便于流量计的检查和维修,并应满足流量计的环境要求。

4、应避免外界强磁场的干扰。

5、在室外安装使用时,应有遮盖物,避免烈日曝晒与雨水浸蚀,影响仪表使用寿命。

6、管线试压时,应注意智能旋进旋涡流量计所配置压力传感器的压力测量范围,以免过压损坏压力传感器。

7、应注意安装应力的影响,安装流量计上游和下游管道应同轴,否则会产生剪切应力。安装流量计的位置应考虑密封垫片的厚度,或在下游侧安装一个弹性伸缩节。

8、安装流量计之前应先清除管道中的焊渣等杂物。

9、投入运行时,应缓慢开启流量计的上、下游阀门,以免瞬间气流过急而冲坏起旋器。

10、当流量计需要有信号远传时,应严格按“电气性能指标”要求接入外电源(8~24)VDC,严禁在信号输出口直接接入220VAC或380VAC电源。

11、用户不得自行更改防爆系统的接线方式和任意拧动各个输出引线接头。

12、智能旋进旋涡流量计运行时,不允许随意打开后盖改动仪表参数,否则影响流量计的正常工作。

13、定时检查流量计法兰处的泄漏情况。
