什么是涡街流量计


文章日期:2019-08-19|阅读数:


什么是涡街流量计?涡街流量计采用的是卡门涡街原理,能够准确的测量气体的流量。

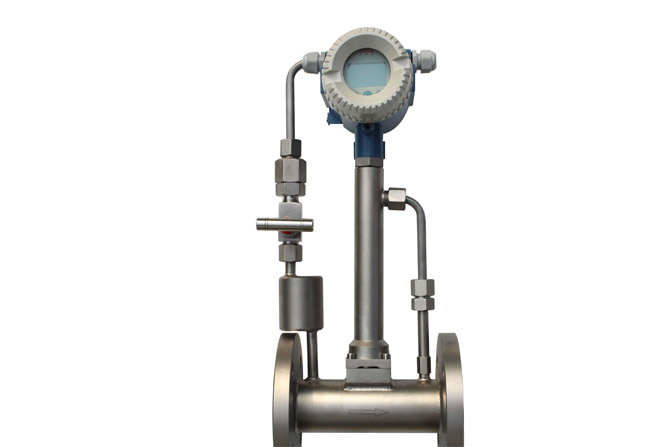

什么是涡街流量计

一、涡街流量计的工作原理

涡街流量计是在流体中安放一根(或多根)非流线型阻流体(bluff body),流体在阻流体两侧交替地分离释放出两串规则的旋涡,在一定的流量范围内旋涡分离频率正比于管道内的平均流速,通过采用各种形式的检测元件测出旋涡频率就可以推算出流体的流量。

二、涡街流量计的组成

涡街流量计是根据卡门涡街原理制成的仪表,适用过热蒸汽、饱和蒸汽、压缩空气、氮气、等各种气体的测量,支持脉冲、模拟量、485通讯等信号传输,支持远程无线传送,电脑端和手机随时可查阅数据。

涡街流量一般由法兰,紧固螺栓、标题、螺旋发声体、检测探头、表杆、锁紧螺母和放大器壳体组成,有基本型、压差型、温差补偿一体型三种测量形式。其连接表头和传感器的圆形立柱比较长,那是为了有效隔离表头和测量介质,避免表头受高温介质影响导致烧坏或者读数不准确。

涡街流量计的安装方式也是非常多样化,有法兰式、夹持式、卡箍式、螺纹式和插入式,可以适应不同的测量介质和安装环境。

三、涡街流量计的应用范围

涡街流量计广泛的应用于大中小管道的工业循环、污水处理、油类等化学试剂的流量测量,在蒸汽、饱和蒸汽、过热蒸汽中使用涡街流量计进行测量也是较为频繁的,具体可应用在如下场合的流量测量

1、钢铁厂、焦炉煤气的流量测量;

2、锅炉的空气流量、二次风量的测量;

3、烟囱的烟气流量测量;

4、水处理中的曝气流量测量;

5、水泥厂、卷烟厂、玻璃厂生产过程中产生的气体流量测量;

6、压缩机中的压缩空气流量测量;

7、天然气,煤气,液化气,火炬气,氢气等气体流量测量

四、 涡街流量计的优点

1、涡街流量计无可动部件,测量元件结构简单,性能可靠,使用寿命长。

2、涡街流量计测量范围宽。量程比一般能达到1:10。

3、涡街流量计的体积流量不受被测流体的温度、压力、密度或粘度等热工参数的影响。一般不需单独标定。它可以测量液体、气体或蒸汽的流量。

4、它造成的压力损失小。

5、准确度较高,重复性为0.5%,且维护量小。

五、涡街流量计的缺点

1、涡街流量计工作状态下的体积流量不受被测流体温度、压力、密度等热工参数的影响,但液体或蒸汽的最终测量结果应是质量流量,对于气体,最终测量结果应是标准体积流量。质量流量或标准体积流量都必须通过流体密度进行换算,必须考虑流体工况变化引起的流体密度变化。

2、造成流量测量误差的因素主要有:管道流速不均造成的测量误差;不能准确确定流体工况变化时的介质密度;将湿饱和蒸汽假设成干饱和蒸汽进行测量。这些误差如果不加以限制或消除,涡街流量计的总测量误差会很大。

3、抗振性能差。外来振动会使涡街流量计产生测量误差,甚至不能正常工作。通道流体高流速冲击会使涡街发生体的悬臂产生附加振动,使测量精度降低。大管径影响更为明显。

4、对测量脏污介质适应性差。涡街流量计的发生体极易被介质脏污或被污物缠绕,改变几何体尺寸,对测量精度造成极大影响。

5、直管段要求高。专家指出,涡街流量计直管段一定要保证前40D后20D,才能满足测量要求。

6、耐温性能差。涡街流量计一般只能测量300℃以下介质的流体流量。
