料位计是如何工作的


文章日期:2019-08-21|阅读数:


料位计是指对容器中固体物料高度的变化进行实时检测的仪表,料位计也称为料位变送器、料位控制器、料位仪、物位计等,下面小编为大家介绍料位计是如何工作的

料位计是如何工作的

1、接触式测量仪表

①重锤式料位计料位探测过程由控制器接近开关PRCMT18-5D0发出的信号来控制,当传感器接到探测命令时,电机正转,经蜗轮、蜗杆减速后带动齿轮轴和绕线筒转动,使钢丝绳下放,带动重锤由仓顶下降,当重锤降至料面被测面托起而失重,钢丝绳松弛,灵敏杠杆动作使微动开关微动开关MS-1743接触,控制器得到该信号即发出电机反转命令,重锤上升返回,直到碰顶开关电机停转,重锤回到仓顶原位置完成一次探测过程。此过程中控制器通过检测绕线筒的圈数计算出重锤从仓顶到料面的距离。

产品特点

简便的按钮式编程与控制设置, 性能优越,操作方便。

控制器采用先进的技术,对测量过程进行多参数运算控制。有效避免各种干扰因素对测量过程的影响。

自诊断系统,能判断处理多种故障类型并显示。

可进行手、自动操作,并提供远程接口,可与PLC、DCS相连。

探头的特殊机电结构设计与之配合的专有程序设计,彻底克服水硬性物质(如水泥、煤粉、粘土)等环境易产生的料位计阻塞和北方地区易产生的冰冻阻塞物位计现象,极大提高了产品的可靠性。

非测量状态限时退出功能,确保误操作时也能自动恢复正常。

②电容式料位计原理是插入料仓的电极与料仓壁之间构成电容器,当仓内物料料位变化引起电容量的变化,通过转换电路得到相应的控制信号。

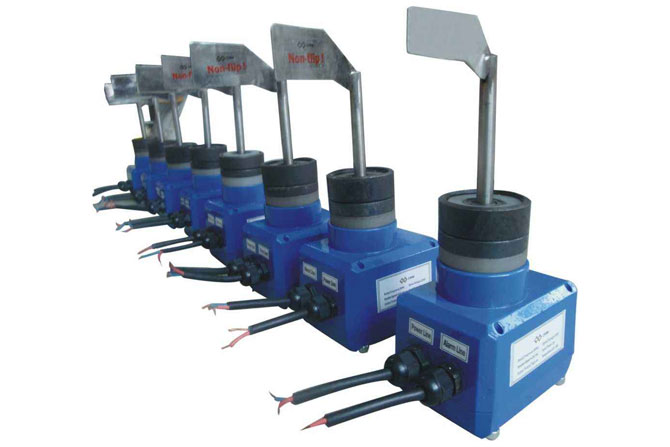

③阻旋式料位计基本原理是同步微电动机减速后,带动检测叶片以2.5~5r/min的转速旋转,当被测物料的料位上升使叶片转动受阻,检测机构便围绕主轴产生旋转位移。该位移首先使一个微动开关动作,发出有料位信号。随后另一个微动开关动作,切断电动机电源使其停转。只要此料位不变,该状态便一直保持下去。当料位下降至叶片失去阻挡时,检测机构便依靠弹簧拉力使其恢复原始状态,一个微动开关先动作,接通电动机电源使其旋转,随后另一个微动开关动作发出无料信号,只要没有物料阻挡检测叶片的转动,其状态也将一直保持下去。

阻旋式料位计特点

1.体积小,重量轻,安装方便

2.磁耦合传递转矩,过载时具有“滑脱”功能,可保护电机

3.叶片可合并并自动展开,便于安装和拆卸

2、非接触式测量仪表

①γ射线料位计工作原理是在料库一侧设置同位素源,另一侧设置探测器,同位素源向探测器定向发射γ射线,若库内料面低于它,探测器检测料空信号;若料面高于它,则物料遮挡、吸收γ射线,得出料满信号。

②超声波料位计主要利用回波测距原理,通过测量换能器发射和接收到声波的时间,计算出换能器到物料表面距离。该料位计适用于块状、颗粒状的固态料位测量。

超声波液位计优点

1、结构简单、读数便捷、安装维护方便。

2、安全清洁、寿命长、精度高、稳定可靠。

3、非接触测量,受液体的粘度、密度等的影响较小。

③雷达料位计利用回波测距原理,其喇叭状或杆式天线向被测物料面发射微波,微波传播到不同相对介电率的物料表面时被反射,并被天线接收。发射波和接收波的时间差与物料面和天线的间距成正比,测出传播时间即可得知距离。

优点:

简单可靠,抗粉尘干扰能力强;

可进行大量程物位测量

不受介质湿度、粘度的影响

不受介质介电常数、电导率、热导率的影响
