雷达物位计怎么安装


文章日期:2019-08-24|阅读数:


雷达物位计怎么安装?雷达物位计的精确度以及精密度非常的高,要经过专业的安装,正确的使用,才能得到精准良好的测量效果。

一、如何安装雷达物位计

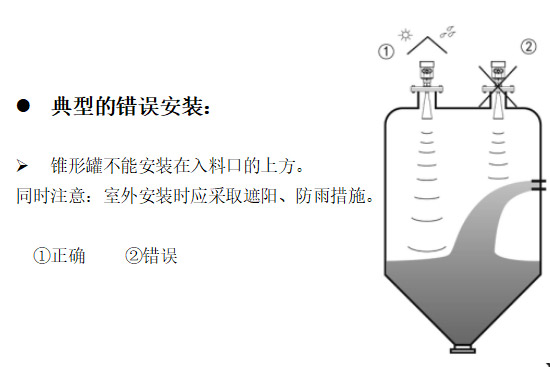

1. 不要把设备安装在进料口、进料帘、漩涡等位置,被测物体在注入的时候会产生部分幅度造成虚假回波,导致数据不精确。漩涡则会引起不规则液位,影响微波信号产生散射,造成信号衰弱,导致数据不正确,所以要注意。

雷达物位计怎么安装

2. 安装的容器内配有搅拌器,搅拌时会产生不规则漩涡,造成信号衰减,而且搅拌器上的叶片也会反射微波信号,造成虚假数据。尤其是在被测量的物体,物体相对介电常数较小并且达到低液位的时候,搅拌器对设备探测的数据造成的影响十分严重。所以雷达物位计的安装要避开搅拌器附近。

3. 面对具有腐蚀性和已结晶的物体液体时,为了防止雷达物位计的传感器受到影响,一般都会采用配备聚四氟乙烯防护膜和分体法兰式结构的仪器型号。但是零件的耐高温程度不是太高,聚四氟乙烯只能达到200℃。所以为了避免因零件原因对测量数据产生影响,安装是要求法兰端面和最高液位之间要保持一定的安全距离。

4. 如果安装的容器是一个凹形或者锥形,那么调试的时候一定要注意雷达波束要达到容器最低点的位置,如果被测物体的液位低于雷达波束记录的最低点,那么将无法测量,所以安装是要尽量的对最低点位置进行调整,确保测量数据的正确性。

二、雷达物位计安装应注意的问题

1.当测量液态物料时,传感器的轴线和介质表面保持垂直;当测量固态物料时,由于固体介质会有一个堆角,传感器要倾斜一定的角度。

2.尽量避免在发射角内有造成假反射的装置。特别要避免在距离天线最近的1/3锥形发射区内有障碍装置(因为障碍装置越近,虚假反射信号越强)。若实在避免不了,建议用一个折射板将过强的虚假反射信号折射走。这样可以减小假回波的能量密度,使传感器较容易地将虚假信号滤出。

3.要避开进料口,以免产生虚假反射。

4.传感器不要安装在拱形罐的中心处(否则传感器收到的虚假回波会增强),也不能距离罐壁很近安装,最佳安装位置在容器半径的1/2处。

5.要避免安装在有很强涡流的地方。如:由于搅拌或很强的化学反应等,建议采用导波管或旁通管测量。

6.若传感器安装在接管上,天线必须从接管伸出来。喇叭口天线伸出接管至少10mm。棒式天线接管长度最大100或250mm。接管直径最小250mm。可以采取加大接管直径的方法,以减少由于接管产生的干扰回波。

7.关于导波管天线:导波管内壁一定要光滑,下面开口的导波管必须达到需要的最低液位,这样才能在管道中进行测量。传感器的类型牌要对准导波管开孔的轴线。若被测介电常数小于4,需在导波管末端安装反射板,或将导波管末端弯成一个弯度,将容器底的反射回波折射走。

三、安装后雷达物位计精度不准怎么办

但雷达物位计在测量以上介质物位时会遇到精度不准的问题,下面来了解一下影响精度的因素及解决方法。

(1)雷达物位计接收反射波能的数量依赖于被测介质的反射特性,反射率取决于被测介质的传导率和介电常数两特性,介电常数低,传导率低的液体反射信号弱,信号衰减严重,因此,雷达物位计测量物位时,一定要考虑发射电磁波信号源的功率强弱。

(2)被测介质的液位波动或泡沫散射会引起信号减弱,因此要提高信号源的功率或加导波管。

(3)被测介质的罐内有障碍物时,会产生虚假信号,影响雷达物位计的正常工作,为此要采用功能强的微处理器进行复杂的信号处理。同时,在安装时尽量避免罐内的障碍物。

(4)雷达物位计的安装应尽量使天线发射的电磁波垂直于被测介质的液面,同时要使天线尽可能多接收到液面反射波。

(5)雷达物位计在测量罐顶时,应使液面与天线保持一段距离,这是为了防止被测介质对天线会有腐蚀性。同时在测量罐底液位时,发射波可能穿透罐底液面,打到罐底,这样反射回来的波就是干扰波。或者当罐底为凹形或锥形时,当液面低于此点时,雷达物位计也无法测量。所以在信号处理的问题上,要注意限值的选定。

(6)雷达物位计在不同的工况中应选择不同形状的天线。为避免罐壁、罐内干扰物产生干扰,建议选用导波管来避免干扰回波。
