磁性板式液位计信号远距离传输原理


文章日期:2020-04-28|阅读数:

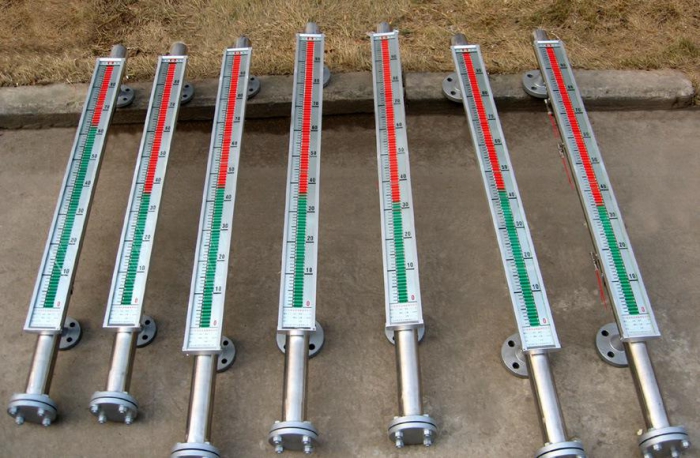

磁翻板液位计因其结构简单,测量直观,性能稳定,维护方便,近年来市场需求量不断增加.. 我公司积累了多年的磁翻板液位生产及服务经验.. 为众多企业的新建和改建,维修工程提供了大量可靠的产品,对于磁翻板式液位计是如何工作的,仪器的远程信号通过什么方式和什么样的电子元件来实现mA4-20的输出?? 磁翻板液位计,其产品设计结合磁翻板液位计和干弹簧管液位计的优点,局部指示采用磁翻板液位指示器,辅以干弹簧管传感器进行电动远传..因此,不仅具有本地可视化显示效果,通过4-20mA遥信输出信号传输信号数据到二次仪表或计算机配置显示和控制,为系统接口信号提供方便。磁翻板液位计该仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。涡轮流量计根据具体不同的工作环境,生产出了适应各种环境以及各种材料的液位计,其中包括:液压机液位计 、防腐型磁性翻板液位计 、保温夹套翻板液位计、高温高压磁翻柱液位 、顶装式磁性浮子液位计 、玻璃板液位计、防霜液位计、玻璃管式液位计、彩色石英管液位计、系列磁翻柱(板)液位计等更多类型产品。电磁流量计该系列的液位计可以做到高密封,防泄漏和适用于高温、高压、耐腐蚀的场合。 干簧管又称舌簧管或磁簧开关,是磁敏的专用开关,是干簧继电器和接近开关的主要部件.. 它通常有两种软磁性材料,由破碎的金属片接触而成,没有磁性,有些有第三片作为通常封闭的接触。 这些片状触点封装在充满惰性气体的玻璃管中(例如。 氮、氦等) 或者真空。 玻璃管中片状两端的平行封装重叠并留下一定的间隙或相互接触,形成开关的正常打开或正常关闭的触点。与电子开关相比,干式弹簧管具有结构简单、体积小、速度快、工作寿命长等特点,具有抗负载冲击能力强等特点。 此电压通过吸入干簧连接到输出。 当磁浮子随着液位的变化而变化时,它连接到靠近他的干弹簧管上。 输出电压反映相应的液位高度,两个干簧管之间的距离和液位计的分辨率.. 干簧管的数量,可以设计成不同的范围.. 将传感器输出的不同电压转换为标准的4-20ma输出,可采用不同的电路形式.. 离散设备可以低成本使用,但为了达到高精度,保证相应设备的匹配程度,调试比较麻烦。 传感器专用4-20ma集成变送器集成电路,采用本系列产品设计变送器成本低,精度高,调试简单.. 选择后决定使用完成设计。
