涨知识！与电磁流量计配套的低噪声信号电缆结

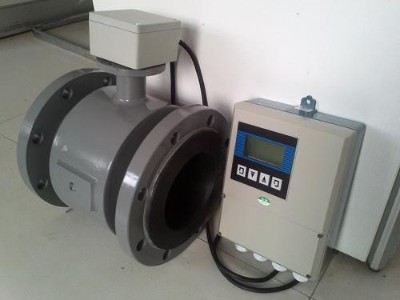

江苏华云仪表有限公司是对于电磁流量计非常重视的公司，石油化工、冶金、食品饮料、制药、造纸、染料等领域。电磁流量计通常用于测量各种混浊和悬浮液体介质（水煤浆、泥浆污水、水泥混凝土浆、纸浆、金属流体等）的流量。）。电磁流量计信号电缆主要用于将电磁流量计的实际测量结果信号传输到显示系统。随着电磁流量计测量系统中电路的日益复杂和信号传输要求的逐步提高，传统的电磁流量计信号电缆的性能已经不能满足使用要求。为此，我公司开发了一种新型的低噪声电流量计信号电缆。下面小编告诉大家与电磁流量计配套的低噪声信号电缆结构！
1传统电缆的性能现状根据调查，传统电磁流量计中使用的信号电缆的性能主要有以下缺点和不足：a .电缆容易受到电磁干扰，导致传输信号不稳定。现有的电磁流量计主要由流量传感器、转换显示器和励磁电源三部分组成，其中励磁电源和流量传感器一般组装在一起，这样传输信号的信号电缆必然会受到励磁电缆电磁场的干扰，影响传输信号的稳定性。针对这种情况，虽然电磁流量计工程的安装和应用中明确规定信号电缆和励磁电缆必须严格分开（即不能同管敷设，不能平行敷设，也不能绞在一起敷设），要通过管道分开敷设，进行有效的电磁隔离，但安装和敷设成本高，使用不方便。
b .电缆内部会产生较大的噪声，导致信号的分辨率和精度较低。在实际应用中，传统电磁流量计中使用的信号电缆容易因振动、冲击、弯曲和外部温度变化而产生内耗和噪声。当噪声与信号一起输出时，会影响传输信号的分辨率和精度。这种影响在电磁流量计用于粘性甚至难以流动的固液两相流介质（如煤焦油、渣油、食品浆、纸浆、乳胶、混合胶等）和脉动流介质等各种流体的微*测量时更加突出，会造成测量误差大、测量不准确。
2.新型电缆性能改进设计针对传统电磁流量计信号电缆易受电磁干扰、内部产生较大噪声的性能缺陷，首先根据电磁流量计信号电缆的特点及其工作环境的要求，设计各种结构方案，然后综合考虑抗电磁干扰水平、内部噪声水平、工艺实现难度、制造成本等因素，反复筛选相关设计方案。*最后，确定了新型低噪声电磁流量计信号电缆的结构。
新电缆的结构如图所示。导体是一根退火的镀锡软铜线，以提高导体的导电性和耐腐蚀性。一条薄的F4（聚四氟乙烯）半导体胶带缠绕在导体上，这有利于降低导体和绝缘体之间的摩擦带电噪声。绝缘采用材料相对纯净、介电常数小、有一定弹性的聚丙烯绝缘等级材料，采用挤压的方式减小绝缘层与导体之间的间隙。使用双绞线作为信号传输线，由于两条传输线上的感应电压接近相等，减小了电压差，提高了信号传输的稳定性，双绞线组由两个不同颜色的绝缘芯组成，相邻对的绞距不应超过100mm。双绞线分为屏蔽组（即双绞线单独屏蔽，每根双绞线包裹两层聚酯带，一层厚度为0。04mm铝塑复合带包裹有7 0内置。26 mm镀锡铜绞线作为引流线）有利于抑制和隔离不同双绞线之间的信号串扰。扭绞屏蔽组同心扭绞成电缆，扭绞屏蔽组之间填充不吸湿材料，保证缆芯的圆度。缆芯外包裹两层聚酯胶带，然后用铝塑复合带包裹缆芯，内置镀锡铜线作为引流线，提高电缆的电磁屏蔽能力。隔离层（隔离护套）挤压在总屏蔽层外，隔离层由绝缘级低密度聚乙烯制成。隔离层外采用铠装层，铠装材料为高磁导率合金钢带，是一种强磁性材料，可以将大部分外部磁通量限制在铠装层外表面（只有一小部分可以进入屏蔽空间）；铠装时，高磁导率合金钢带纵向焊接，保证形成连续的圆柱形管；铠装层可以提高电缆的抗电磁干扰水平，加强电缆，降低电缆振动产生的电动势。外护套用蓝色软质PVC（聚氯乙烯）电缆料挤压而成，实现电缆保护。
新型低噪声电磁流量计用信号电缆通过开发新结构、选择新材料，具有很高的抗电磁干扰能力和优良的低噪声性能，能够实现高分辨率、高精度、稳定的信号传输；
a .采用绞合绝缘线芯综合设计、绞合铝箔分屏蔽、引流线布置、铝箔全屏蔽、全封闭钢合金铠装屏蔽等。有效屏蔽和隔离内外电场和磁场，抑制内部串扰，降低信号传输的波动，大大提高电缆的抗电磁干扰水平，提高电缆信号传输的准确性和可靠性。在实际工程安装中，电缆不需要通过金属管敷设，可以降低工程成本。
b .在导体外使用镀锡导体和F4半导体胶带有利于降低导体与绝缘体之间的摩擦起电噪声。同时，电缆的整体设计结构紧凑，尤其是钢合金铠装层的设计，使得电缆内部的相对滑动更少，一定程度上降低了电缆内部的摩擦起电噪声，从而将原始噪声降低了2 ~ 3个数量级，大大提高了传输信号的分辨率和精度，减小了电磁流量计的计量误差，大大提高了电磁流量计的计量精度。
3.总结了我公司设计的新型低噪声电磁流量计信号电缆，解决了传统电磁流量计信号电缆抗电磁干扰能力差、内部噪声大的缺点，扩大了电磁流量计信号电缆的选择性，带来了显著的社会效益。新型低噪声电磁流量计信号电缆的设计充分考虑了工艺的可行性、功能的实现和成本的有效控制等因素。
