JJG640-2016《差压式流量计检定规程》解读


文章日期:2017-06-27|阅读数:


JJG640-1994《差压式流量计检定规程》已经施行 多年,差压式流量计有可靠的实验数据,并有标 准GB2624-1993对此进行了描述和规定。随着理论研究和试验数据的日益完善,GB2624也由1993版本更 新到2006版本。JJG640-2016依据GB2624-2016而制 定,按JJF1002-2010计量检定规程编写规则,依 据JJF1004-2004流量计量名词术语及定义,并结合我 国差压式流量计的技术水平及现状进行修订。

差压式流量计检定规程修订要点说明:

1.按“JJF1002-2010《计量检定规程编写规 则》”的要求,确定规程结构,增加了引言、引用文件。

2.规定了差压式流量计的3种检定方法。在原来几何检测法、系数检测法的基础上,新增加了整体检测 法。

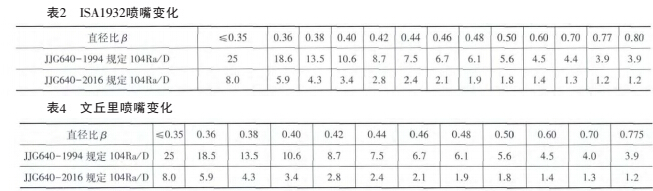

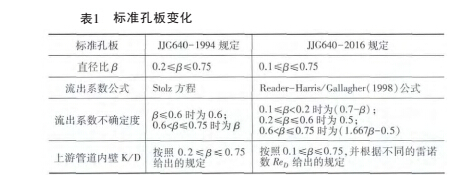

3.根据GB2624-2006相对GB2624-1993的变化, JJG640-2016中几何检测法的标准节流件的直径比、 流出系数及其不确定度、节流件上游管道内壁K/D要 求相应发生了变化(见表1~表4)。

4.明确了准确度等级为0.5级、1级、1.5级、2级、2.5

级。

5.根据JJF1002-2010《计量检定规程编写规则》 的要求,在附录A中给出了3种检定方法的 检定证书/检定结果通知书内页格式

6.JJG640-2016正文中系数检测法 流量计的准确度等级为新增加内容。

7.JJG640-2016正文中系数检测法 流量计的重复性为新增加内容。

8.JJG640-2016正文中整体检测法 流量计的准确度等级为新增加内容.





9.JJG640-2016正文中整体检测法流量计的重复 性为新增加内容。



10.JJG640-1994中27.4.2流量系数公式(10)中 7.90848变更为7.90847,分母D变更为d。

11.JJG640-1994中系数检测法检定点为4个,建 议取作(0.3、0.4、0.7、1 ,JJG640-2016 系数检测法 检定点变更为检定点一般不少于5个,分别为、0.75Qmax、0.5Qmax、0.25Qmax、Q min。

12.JJG640-2016增加了整体检测法,并规定检定 点一般不少于5个,分别为Q»、0.75Q„、0.5Q«、0.25Qmax、Qmin

13.JJG640-2016不再对差压变送器进行检测。

14.JJG640-2016仅对标准孔板、ISA1932喷嘴、长 径喷嘴、文丘里喷嘴、文丘里管进行几何检测,不再对 锥形入口孔板、1/4圆孔板、偏心孔板、圆缺孔板进行 几何检测。

15所替代规程的历次版本发布情况JJG640-1994。

以上为JJG640-2016与JJG640-1994之间的主要差异。随着差压式流量计进一步的应用与发展, JJG640-2016将会在检定测试中发挥更重要的作 用。
