热网高温电磁流量计厂家|热网高温电磁流量计选


文章日期:2017-09-05|阅读数:


摘要:电磁流量计以其安装方便、测量精度高和使用寿命长等一般流量计所不具备的优点,在热网计量中拥有着不可替代的地位。因此电磁流量计对于热网高温水流量测量来说则是一种比较理想的计量仪表,可以在供热企业的热网测量中广泛推广。


1、引言:
        城镇集中供热目前在我国北方大多数城镇已得到大规模的普及并以更加迅猛的势头发展着,在这些小则数十万,多则有数百万甚至上千万平方米供热面积的热网上,哪怕任何微小的技术进步都会产生巨大的经济效益和社会效益。热电厂的热力产品主要有蒸汽和热水。对蒸汽和热水的流量、热量如何计量和管理是维护供用热双方经济利益、减少贸易纠纷、维持社会和谐稳定的关键所在。

        本文以国电辽宁节能环保开发有限公司供热系统中流量测量为例,结合作者的工作、教学实践,介绍了电磁流量计的工作原理和在热网中的应用情况,并分析了电磁流量计的发展趋势,为热网计量工作提供了一些可以借鉴的东西。

2、电磁流量计:
        流量计(Flowmeter)是指用以测量瞬时流量和累计流量的器具,统称为流量计。流量计是工业测量中重要的仪表之一。随着工业生产的发展,对流量测量的准确度和范围的要求越来越高,流量测量技术日新月异,为了适应各种用途,各种类型的流量计相继问世。目前已
投入使用的流量计已超过100种。电磁流量计就是其中一种测量导电介质体积流量的计量仪表,具有无节流阻流部件,不易堵塞,耐腐蚀性好,适用介质范围广,测量精度不受被测介质温度、粘度、密度、压力、比重等物理参数的影响,其示值在一定的导电率范围内与被标定的液体种类无关等特点。

2. 1 工作原理

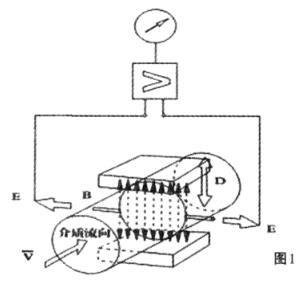

        电磁流量计的测量原理是基于法拉第电磁感应定律:导电液体在磁场中切割磁力线运动时,导体中产生感应电势,如图1所示,其感应电势 E 为:
        E=KBVD
        式中:K—— — 仪表常数
        B—— — 磁感应强度
        V—— — 测量管道平面内的平均流速
        D—— — 测量管道截面的内径
电磁流量计原理图

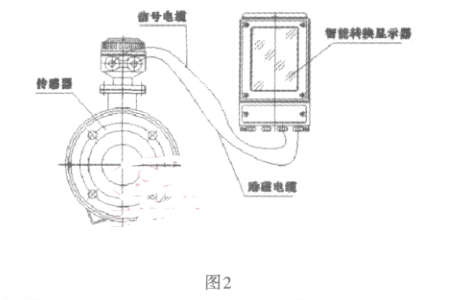

        电磁流量计在结构上一般由电磁流量计传感器和电磁流量计信号转换器两部分组成。一般情况下传感器和转换器是分体的,传感器安装在生产过程工艺管道上,它的作用是将流经管内的液体流量值线性地变换成感应电势信号,并通过传输线将此信号送到转换器中去,主要由管组件、磁路系统、电极及干扰调整机构等部分组成。信号转换器的作用是将传感器送来的流量信号进行比较、放大、并转换成统一标准的输出信号,以实现对被测液体流量的远距离指示、记录、积算或调节控制。也有的电磁流量计将传感器和信号转换器装在一起组成一体型电磁流量计,可就地显示,并远传显示和控制。图2是分体式的传感器和转换器工作的原理图。
分体式的传感器和转换器工作的原理图

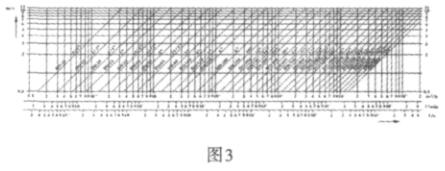

流量、流速、口径三者关系可查阅 曲线
2. 2 功能特点
电磁流量计主要有以下特点:
        ( 1 ) 传感器结构简单可靠,没有可动部分,也没有阻碍被测介质流动的节流部件,不会发生阻塞问题;
        ( 2 ) 由于没有节流部件,被测介质在传感器的测量管内流过时几乎没有压力损失,可忽略不计的沿程阻力;
        ( 3 ) 电磁流量计量程范围极宽,而且可任意改变量程;其流量、流速、口径三者关系可查阅曲线(图3);
        ( 4 ) 电磁流量计无机械惯性,反应灵敏,可以测量瞬时脉动流量,而且线性好,可以将测量信号直接用转换器线性地转换成标准信号输出,并且低频三值波励磁不受工频及现场条件各种杂波干扰影响,工作稳定可靠;
        (5)传感器测量管道内只有内衬和电极与被测液体接触,只要合理选择电极和内衬材料,即可耐腐蚀和耐磨损;
        (6) 安装、使用维护方便,使用寿命较长。一般的电磁流量计要求的直管段为前5D,后3D,智能文丘利电磁流量计只需要前3D,后1D,就能确保计量准确度。

3、热网应用:
        国电辽宁节能环保开发有限公司是热电联产企业,作为城市现代化建设的基础设施,用集中供热形式替代分散供热形式,在节约能源和改善环境污染等方面显示出巨大的优越性,为城市建设和人民生活水平的提高做出了贡献。公司目前负责39家企业高温水热用户和95家高温水换热站冬季供暖工作,这些热用户和换热站基本都采用电磁流量计用来计量高温水流量。

        首先从供热企业本身来说,供热管网在运行中普遍存在水力失调(即供热管网不能按照管段所需的流量进行分配 ) 的问题。水力失调会造成供热系统的效率降低和供热质量的恶化,使得供热系统能耗和运行费用大幅度增加。要想进行水力平衡的调节,管网中的流量参数是必不可少的重要参考数据。安装在供水管线上的流量计可以很直观的反映出管线中的瞬时水流量和累计水流量。根据流量计显示的测量值来调节热网系统水力平衡,从而达到提高供热效率的效果,并且可以得到可靠的流量测量参数进行调整负荷,进一步根据用户端的流量测量值的变化来调整高温水网管线的供热量来满足热用户需求。可见,电磁流量计在供热生产中的应用是很重要的,具体体现在以下几个方面:

        (1)电磁流量计广泛应用于一些较大型的居民换热站内,作为高温水流量计的测量仪表,因为其居民供暖水网覆盖面积很大,并且水网管道容易上锈,里面的杂质很多,如果采用差压式流量计,很容易造成节流装置的堵塞,从而导致计量不准确,而电磁流量计传感器结构简单可靠,没有可动部分,也没有阻碍被测介质流动的节流部件,不会发生阻塞问题。由于电磁流量计的传感器测量管道内只有内衬和电极与被测液体接触,因此我们为换热站选用的内衬材质为聚四伏乙烯,电极材料为含钼不锈钢,更加保证了内衬和电极的耐腐蚀和耐磨损性,可以有较长的使用寿命,节省设备维护经费。
        ( 2 ) 在一些小型换热站,由于换热站内空间小、直管段较短,安装空间不大。一般的流量计要求的直管段较长,在换热站内无法满足其直管段要求,不能保证计量的准确性。但是电磁流量计一般要求的直管段为前5D,后3D,而智能文丘利电磁流量计只需要前3D,后1D,就能确保计量准确度。所以其以安装、使用维护方便的特点得以广泛使用。
        ( 3 ) 自供热行业改革后,我国逐步实行供热分户计量、按用热量计量收费制度。分户计量用热就要安装热量计量仪表。要想计量管线中热水的热量,对管线中热水的流量测量是必不可少的参考数值。所以电磁流量计还应用于企业高温水热用户的高温水进户的供回水双侧,作为流量计量仪表,并配 PT1000的热电阻,共同将信号入热量计量仪,并按照热量计量仪显示的热量值对用户进行收费。由于电磁流量计没有节流部件,被测介质在传感器的测量管内流过时几乎没有压力损失,可忽略不计的沿程阻力;这样就减少了管道里面的压力损失,避免了计量误差的产生。并且因为在供回水两端都安装了电磁流量计,所以可以测量出其供回水的差值,对高温水的失水量加以计量,避免了高温水的丢失,保证了对企业热用户的贸易计量的准确性。

        ( 4 ) 由于各个用户的工作环境不同,其周围环境对流量计产生的干扰也是影响热量计量准确性的重要因素。一般的差压式流量计其流体流量经节流件及差压变送器两次信号能量形式的转换,输出统一的电流信号给热量积算仪,而电流信号容易受到工频及现场条件各种杂波的干扰影响,导致计量不准确,而电磁流量计无机械惯性,反应灵敏,可以测量瞬时脉动流量,而且线性好,可以将测量信号直接用转换器线性地转换成标准信号输出,低频三值波励磁不受工频及现场条件各种杂波干扰影响,工作稳定可靠,并且为了避免外界强磁场的干扰,还可以加强对仪表的接地措施,使仪表可靠的接地工作,提高测量准确度,不受外界寄生电势的干扰,其传感器应有良好的单独接地。如图4所示。从而进一步的保证热量计量的准确性,减少贸易纠纷,避免给公司造成损失。

4、发展趋势:
尽管电磁流量计具有上述许多优异的性能,但是在使用上也有一定的限制。它的不足之处有:
        ( 1 ) 电磁流量计不能测量气体、蒸汽以及含大量气泡的液体;
        (2)电磁流量计目前还不能测导电率很低的液体,如石油制品和有机溶剂等;
        ( 3 ) 电磁流量计要求避免外界强磁场的干扰,并对仪表接地措施有一定的要求,如果处理不当,就会影响仪表的正常运行。但是流量是计量的重要数据,所以它的测量关系企业的效益、产品的质量,各国都很重视流量仪表的研制开发,电磁流量计则是目前较为成熟又发展较快的流量仪表。        从1953 年台工业用电磁流量计投入市场以来,在应用中不断发现问题,解决问题,不断采用新技术,不断改进,如今电磁流量计得到了长足的发展。从国际上看和从使用方法上来看,不测量满管的电磁流量计,而且已出现测量非满管的电磁流量计,还出现了二线制电磁流量计、电池供电式电磁流量计以及测量低电导率的电磁流量计。

4. 1 非满管电磁流量计
        传统电磁流量计只能测量满管液体流量,非满管电磁流量计应用于具有自由表面自然流的下水排放领域,并提高该领域的测量度。将传统非满管流或明渠流流量误差从 ± ( 3 - 5 )%FS 降低到 ± (1 - 2)% FS。
4. 2 测量更低电导率的液体
        现在可测量比传统电磁流量计电导率阈值低2 - 3个数量级的液体,如以前不能测量的甘油、乙二醇等。除此之外,本类仪表几乎不存在浆液噪声和流动噪声,也不会产生电极表面效应形成的噪声。衬里内表面覆盖油脂等非导电层或结薄绝缘垢层也不会影响测量。
4. 3 低功耗和二线制电磁流量计有较快发展
        二线制不需另外外接激磁回路,仅用4mADC电流提供仪表所需功率,通常仅数十毫瓦。低功耗电磁流量计使有可能采用干电池或太阳电池,更方便地将电磁流量计装用于无市电供电的场所。

4. 4 二维(方向)电磁流速计和多测量点插入式电磁流量计
        置于船体外部的船舶电磁航速仪是插入式电磁流量计的雏形。后来插入式电磁流量计在大中型管道中却有较大发展,也有用于明渠,称作电磁流速计( electromagnetic current meter )。但在河道流或水利试验模型不仅要测量流速还要知道流速方向。二维电磁流速记又称向量流速计,使电磁流量仪表族可以进入水文试验应用领域。此外插入式电磁流量计还参照匀速管的设计思路,在插入杆上置多套电磁流速测量单元,提高测量精度,使插入式电磁流量计在大管经应用处于有利地位。


安全措施

为保障人身和设备的安全,须遵守以下条款:

  • 在选择位置和安装流量计之前,必须认真阅读完本说明书有关部分,同时要考虑流量计、相关设备和机身环境的安全要求。
  • 应由具备一定仪表知识的人员进行仪表的安装和维修。
  • 正确安装流量计传感器及配管,保证密封安全可靠,液体压力不得超过铭牌上规定的高工作压力。
  • 采取一定措施,防止触电事故。
  • 流量计的吊装设备应符合安全规定。

l 耐高温电磁流量计 是一体积流量测量仪表,在测量过程中不受被测介质的温度、粘度、密度以及导电率(在一定范围内)的影响。

l 耐高温电磁流量计 的量程范围宽,可达1:100。此外,耐高温电磁流量计 只与被测介质的平均流速成正比,而与轴对称的流动状态(层流或紊流)无关。

l 耐高温电磁流量计 无机械惯性,反应灵敏,可以测量瞬时脉动流量,而且线性好,因此可以将测量信号直接用转换器线性的转换成标准信号输出。LD-T型可就地指示,LD型可远距离传送。

仪表的选型是仪表应用中非常重要的工作,有关资料表明,仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的,请特别注意。
◆收集数据
1.被测流体成份
2.大流量、小流量
3.高工作压力
4.高温度、低温度


◆被测流体必须具备一定的导电性,导电率>5μS/CM

◆量程范围确认





耐高温电磁流量计 简介:

耐高温电磁流量计 是根据法拉第电磁感应定律制定,用来测量导电流体的体积流量。由于独特的特点,目前已广泛地应用于工业上各种导电液体的测量。主要用于化工、造纸、食品、纺织、冶金、环保、给排水等行业,与计算机配套可实现系统控制。

耐高温电磁流量计 没有可动部件,也没有阻流件,不会引起压力损失,同时也不会引起磨损,阻塞等问题。

为什么选择耐高温电磁流量计 做污水流量计比较好呢?

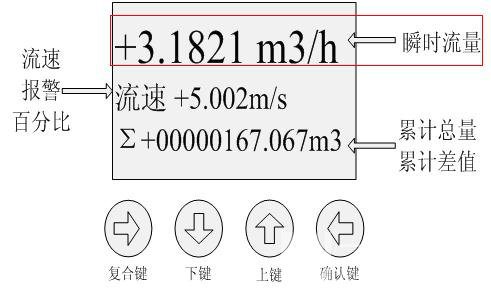

流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高。测量管道内无阻流件,因此没有附加的压力损失;测量管道内无可动部件,因此传感器寿命极长。由于感应电压信号是在整个充满磁场的中间中形成的,是管道载面上的平均值因此传感器所需的直管段较短,长度为5倍的管道直径。多种电极及内衬材料,可满足耐腐蚀、耐磨损的要求。HSBLDE转换器采用国际新先进的单片机和表面贴装技术,性能可靠、精度高、功耗低、零点稳定、参数设定方便,点击中文显示LCD,显示累积流量,瞬时流量、流速、流量百分比等。双向测量系统,可测正向流量,反向流量,采用特殊的生产工艺和优质材料,确保产品的性能在长时间内保持稳定。



【详细说明】

耐高温电磁流量计 测量原理是法拉第电磁感应定律,传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。耐高温电磁流量计 主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。耐高温电磁流量计 广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、造纸、医yao、食品等工、农业部门的生产工艺过程流量测量和控制;适用于导电液体的总量计量。

耐高温电磁流量计 有一系列优良特性,可以解决其它流量计不易应用的问题,如脏污流、腐蚀流的测量。上世纪70、80年代电磁流量在技术上有重大突破,其应用十分广泛。





【简单介绍】用来测量电导率大于5S/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。 广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。

【详细说明】

一体式电池供电耐高温电磁流量计 测量原理是法拉第电磁感应定律,传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。耐高温电磁流量计 主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。耐高温电磁流量计 广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、造纸、医yao、食品等工、农业部门的生产工艺过程流量测量和控制;适用于导电液体的总量计量。

耐高温电磁流量计 有一系列优良特性,可以解决其它流量计不易应用的问题,如脏污流、腐蚀流的测量。上世纪70、80年代电磁流量在技术上有重大突破,其应用十分广泛。

一体式电池供电耐高温电磁流量计 技术参数

◆仪表精度:管道式0.5级、1.0级;插入式2.5级

◆测量介质:电导率大于5μS/cm的各种液体和液固两相流体。

◆流速范围:0.2~8m/s

◆工作压力:1.6MPa

◆环境温度:-40℃~+50℃

◆介质温度:聚四氟乙烯衬里≤180℃

橡胶材质衬里≤65℃

◆防爆标志:ExmibdⅡBT4

◆防爆证号:GYB01349

◆外磁干扰:≤400A/m

◆外壳防护:一体化型: IP65;

分 离 型: 传感器IP68(水下5米,仅限于橡胶衬里)

转换器IP65

◆输出信号:4~,负载电阻0~750Ω

◆通讯输出:RS485或CAN总线

◆电气连接:M20×1.5内螺纹,φ10电缆孔

◆电源电压:90~、24±10%

◆大功耗:≤10VA



耐高温电磁流量计 参数

通径(mm)

流量范围(/h)

通径(mm)

流量范围(/h)

DN15

0.32~6.36

DN400

226.08~4521.60

DN20

0.57~11.30

DN450

286.13~5722.65

DN25

0.88~17.66

DN500

353.25~7065.00

DN32

1.45~28.94

DN600

508.68~10173.60

DN40

2.26~45.22

DN700

692.37~13847.40

DN50

3.53~70.65

DN800

904.32~18086.40

DN65

5.97~119.40

DN900

1144.53~22890.60

DN80

9.04~180.86

DN1000

1413.00~28260.00

DN100

14.13~282.60

DN1200

2034.72~40694.40

DN125

22.08~441.56

DN1400

2769.48~55389.60

DN150

31.79~635.85

DN1600

3617.28~72345.60

DN200

56.52~1130.40

DN1800

4578.12~91562.40

DN250

88.31~1766.25

DN2000

5652.00~113040.00

DN300

127.17~2543.40

DN2200

6838.92~136778.40

DN350

173.09~3461.85

DN2400

8138.88~162777.60



一体式电池供电耐高温电磁流量计 技术参数

公称通径

10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000

流速

15m/s

DN10~DN600

示值的:±0.5%(流速≥1m/s);±3mm/s(流速<1m/s)

DN700~DN3000

示值的±0.5%(流速≥0.8m/S);±4mm/s(流速<0.8m/S)

流体导电率

≥5uS/cm

公称压力

4.0MPa

1.6MPa

1.0MPa

0.6MPa

6.3、10MPa

DN10~DN80

DN100~DN150

DN200~DN1000

DN1200~DN2000

特殊订货

环境温度

传感器

-25℃~+60℃

转换器及一体型

-10℃~+60℃

衬里材料

聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙bing烯(F46)、加网PFA

流体温度

一体型

70℃

分离型

聚氯丁橡胶衬里

80℃;120℃(订货时注明)

聚氨酯衬里

80℃

聚四氟乙烯衬里

100℃;150℃(订货时注明)

聚全氟乙bing烯(F46)

加网PFA

信号电极和接地电极材料

不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨

电极机构

DN300~DN3000

连接法兰材料

碳钢

接地法兰材料

不锈钢1Crl8Ni9Ti

进口保护法兰材料

DN65~DN150

不锈钢1Crl8Ni9Ti

DN200~DN1600

碳钢+不锈钢1Crl8Ni9Ti

外壳防护

DN10~DN3000分离型橡胶或聚氨酯衬里传感器

IP65或IP68

其他传感器、一体型流量计和分离型转换器

IP65

间距(分离型)

转换器距离传感器一般不超过100m








耐高温电磁流量计 选型:

内径(mm)

10

15

20

25

32

40

50

65

Qmin(m3/h)

0.0283

0.0636

0.12

0.176

0.29

0.452

0.7

1.19

Qmax(m3/h)

4.24

9.54

16.96

26.5

43.42

67.85

106.0

179.0

内径(mm)

80

100

125

150

200

250

300

350

Qmin(m3/h)

1.8

2.82

4.41

6.36

11.3

17.6

25.4

34.6

Qmax(m3/h)

271.0

424.0

662.0

954.0

1690

2650

3810

5190

内径(mm)

400

450

500

550

600

700

800

900

Qmin(m3/h)

45.2

57.2

77.6

85.5

101.0

138.0

180.0

229.0

Qmax(m3/h)

6780

8570

10600

12800

15200

20700

27100

34300

内径(mm)

1000

1100

1200

1400

1600

1800

2000

2200

Qmin(m3/h)

282.0

342.0

407.0

554.1

732.7

916.0

1131.0

1368.4

Qmax(m3/h)

42400

51300

61000

83121

108566

137404

169635

205258



二、耐高温电磁流量计 技术参数:

公称通径(mm)

(特殊规格可定制)

管道式四氟衬里:DN10~DN600

管道式橡胶衬里:DN40~DN1200

流动方向:

正,反,净流量

量程比:

150:1

重复性误差:

测量值的±0.1%

精度等级:

管道式:0.5级,1.0级

被测介质温度:

普通橡胶衬里:-20~+60℃

高温橡胶衬里:-20~+90℃

聚四氟乙稀衬里:-30~+100℃

高温型四氟衬里:-20~+180℃

额定工作压力:

(高压可定制)

DN6-DN80:≤1.6MPa

DN100-DN250:≤1.0MPa

DN300-DN1200:≤0.6MPa

流速范围:

0.1-15m/s

电导率范围:

被测流体电导率≥5μs/cm

电流输出:

负载电阻

0~10mA:0~1.5kΩ

4~200mA:0~750 kΩ

数字频率输出:

输出频率上限可在1~5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极大电流为250mA

供电电源:

AC220V或DC24V

要求直管段长度

上游≥5DN,下游≥2DN

连接方式:

流量计与配管之间均采用法兰连接,法兰连接尺寸应符合GB11988的规定

防爆等级:

mdIIBT4

防护等级:

IP65,特殊订制高可达IP68

环境温度:

-25~+60℃

相对温度:

5%~95%

消耗总功率:

小于20W






5、结束语:
        企业用户的供热计量体系,需要准确的流量计;热网系统水力平衡和热力平衡的精细化调控,也同样需要准确的流量计。所以流量计在高温水热网的调控、计量等方面有着重要的作用。电磁流量计以其安装方便、测量精度高和使用寿命长等一般流量计所不具备的优点,在热网计量中拥有着不可替代的地位。因此电磁流量计对于热网高温水流量测量来说则是一种比较理想的计量仪表,可以在供热企业的热网测量中广泛推广。
