电磁流量计接线实物图及注意事项



        电磁流量计作为重要的测量仪器,如果保障精准测量和减少设备的故障率,电磁流量计接线显得至关重要;通俗的讲,你只有把线路接好,电磁流量计才能正常的工作运转,要是线接错,接反可能导致测量不准,甚至设备损坏,得不偿失!所以新设备安装前,准备工作一定要做到位!下面我们具体讲讲电磁流量计接线实物图解析:

       一体式转换器各接线端子标示图

电磁流量计接线实物图
电磁流量计接线实物图
a).上面一排:
    T+ :RS485通汛输出  T-:RS485通讯输出
    FUSE:输入电源保险丝

b).下面一排:
   I+: 流量电流输出
   COM:电流输出地
   P+:双向流量频率(脉冲) 输出   COM:频率(脉冲)输出地   AL:下限报警输出  AH:上限报警输出 COM:报警输出地
   L1: 220V (24V)电源输入
   L2:220V (24V)电源输入

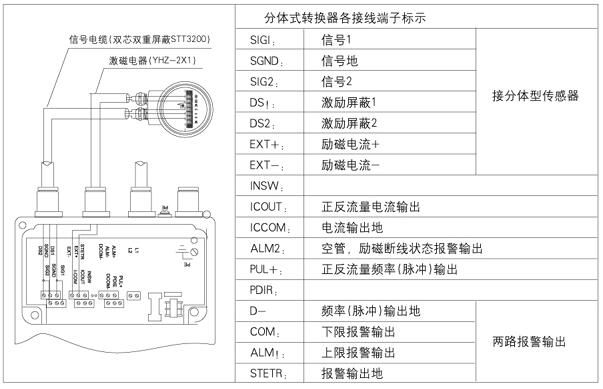

分体式转换器各接线端子标示


    a). 接分体型传感器部分

      SIGI:  信号1
      SGND:  信号地
      SIG2:  信号2.
      DS1:  激励屏蔽1
      DS2:  激励屏蔽2
      EXT+:  励磁电流+
      EXT-:  励磁电流-

     b).信号部分

      ICOUT:  正反流量电流输出
      ICCOM:  电流输出地
      ALM2:  空管,励磁断线状态报警输出
      PUL+;  正反流量频率{脉冲)输出PDIR:

      c).两路报警部分

      D-  频率(脉冲)输出地
      COM:  下限报警输出
      ALMI:  上限报警输出
      STETR:  报警输出地



电磁流量计接线需要注意的事项

        电磁流量计接线实物图时,为了测量精准,连接的线必须使用专业、定制的信号线;电缆线越短越好。 激磁电缆可选用Yz中型橡套电缆,其长度与信号电缆一样。另外信号电缆必须与其它电源严格分开,不能敷设在同一根管子内,不能平等敷设,不能绞合在一起应分别单独穿在钢管内。 还有就是不能将多余的电缆卷在一起,这样影响测量精准度,所以不要怕浪费,应将多余电缆剪掉,并重新焊接好接头。另外电缆进入电磁流量计传感器电气接口时做成U型,这样能起到防止雨水渗透造成短路烧坏传感器。实际操作中,还是建议联系我们司华云仪表专业的电磁流量计专业工程师进行操作!
