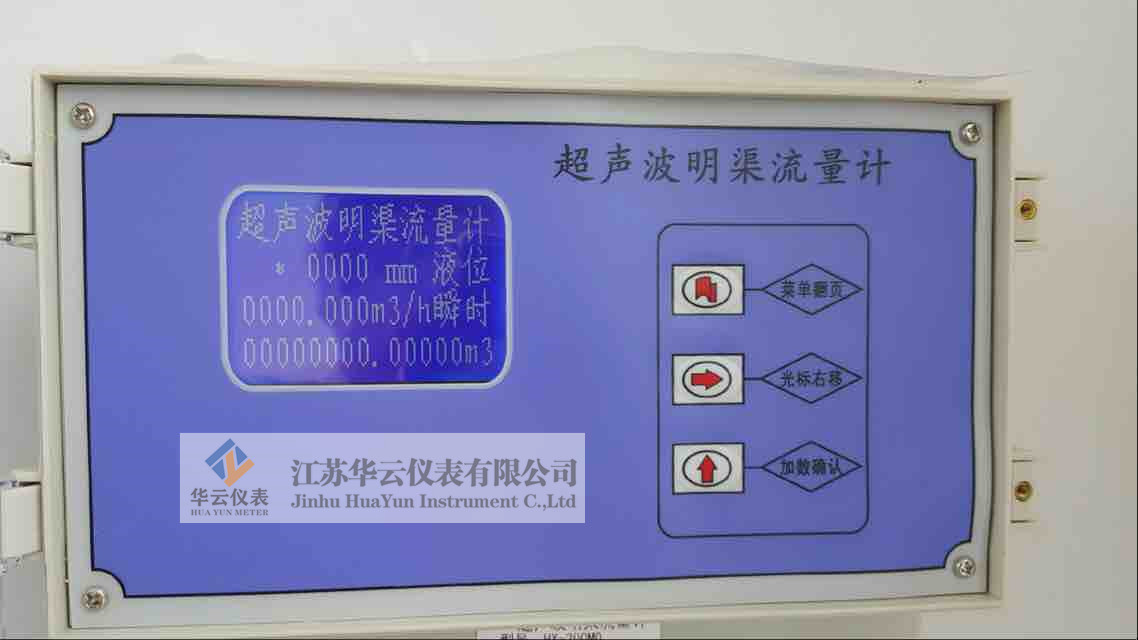

超声波明渠流量计巴歇尔槽安装方法

        巴歇尔槽(又称巴氏槽),是用于明渠流量测量的辅助设备。在液体流动过程中,非满管状态流动的水路称作明渠(open channel),明渠流量计的应用场所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。

超声波明渠流量计,巴歇尔槽,巴式计量槽

一、材质类型:玻璃钢、PVC、不锈钢、铝合金。 流量越大,相应增加壁厚。
二、选型注意事项:

1. 巴歇尔槽的尺寸与渠道安装有关,请用户根据现场情况而定。
2. 巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。
3. 巴歇尔槽通水后,水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。
4. 巴歇尔槽的上游应有大于5倍渠道宽的平直段,使水流能平稳进入巴歇尔槽。即没有左右偏流,也没有渠道坡降形成的冲力。(参见下图)
5. 巴歇尔槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密,不能漏水。使水流全部流经巴歇尔槽的计量部位。巴歇尔槽的计量部位是槽内喉道段。

巴歇尔槽常见安装方式及安装注意事项
一、巴歇尔槽放入明渠中,保持槽子水平,巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。巴歇尔槽通水后,水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。
要求:

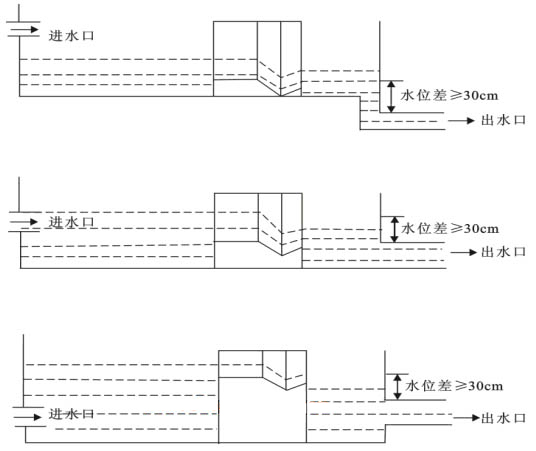

(1)保持巴歇尔槽下游排放畅通。不积水,如不畅通。保持水位差大于或等于30MM。
(2)巴歇尔槽前直段有1~3米的距离缓冲区,缓冲渠应和槽子底部水平,有便于超声波的测量。
(3)必须保证巴歇尔槽下游有水位差,排放畅通,不会积水。

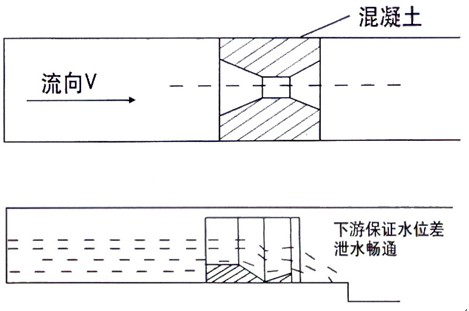

二、在巴歇尔槽左右用混凝土浇灌或用砖累起,保证槽子不变形,大槽子内部要有支撑,保证槽子不凸出。保证水流全部从巴歇尔槽经过。巴歇尔槽安装一定是要水平。如果槽子距渠道距离过大,用砖垒砌使槽子和砖距离始终保持50~100毫米,然后用水泥砂浆填满。
要求:
巴歇尔槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密,不能漏水。使水流全部流经巴歇尔槽的计量部位,巴歇尔槽的计量部位是槽内喉道段。

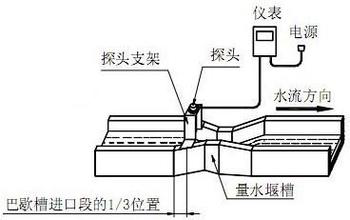

巴歇尔槽常见安装方式:

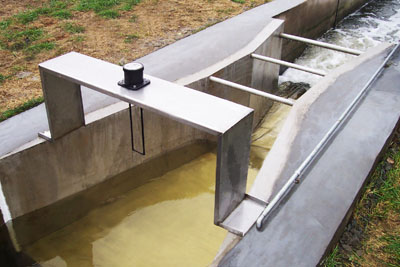

巴歇尔槽安装




巴歇尔槽流量对照表

超声波明渠流量计巴歇尔槽安装方法



巴歇尔槽安装方法
巴歇尔槽尺寸图及流量对照表

b值 长*宽*高 最大流量 收缩段(mm) 喉道段(mm) 扩散段(mm) 墙高(mm) 体积
(mm) (mm) m³/h B1 L1 La b L N B2 L2 K D
1 25 635*267*265 19.44 167 356 237 25 76 29 93 203 19 230 0.04
2 51 774*314*305 50 214 406 271 51 114 43 135 254 22 260 0.07
3 76 914*359*517 115.56 259 457 305 76 152 57 178 305 25 460 0.17
4 152 1525*500*730 399.6 400 610 407 152 305 114 394 610 76 610 0.56
5 228 1630*665*890 900 575 864 576 228 305 114 381 457 76 770 0.98
6 250 2845*980*1060 900 780 1325 883 250 600 230 550 920 80 800 2.96
7 300 2870*940*1200 1440 840 1350 902 300 600 230 600 920 80 950 3.24
8 450 2945*1120*1200 2268 1020 1425 948 450 600 230 750 920 80 950 3.96
9 600 3020*1300*1200 3060 1200 1500 1000 600 600 230 900 920 80 950 4.71
10 750 3095*1480*1200 3960 1380 1575 1053 750 600 230 1050 920 80 950 5.50
11 900 3170*1660*1200 4500 1560 1650 1099 900 600 230 1200 920 80 950 6.31
12 1000 3200*1780*1250 5400 1680 1705 1139 1000 600 230 1300 920 80 1000 7.12
13 1200 3320*2020*1250 7200 1920 1800 1203 1200 600 230 1500 920 80 1000 8.38
14 1500 3470*2380*1250 9000 2280 1950 1203 1500 600 230 1800 920 80 1000 10.32
15 1800 3620*2740*1250 10800 2640 2100 1203 1800 600 230 2100 920 80 1000 12.40
16 2100 3770*3100*1250 12960 3000 2250 1203 2100 600 230 2400 920 80 1000 14.60
17 2400 3920*3460*1250 21600 3360 2400 1203 2400 600 230 2700 920 80 1000 17.00
