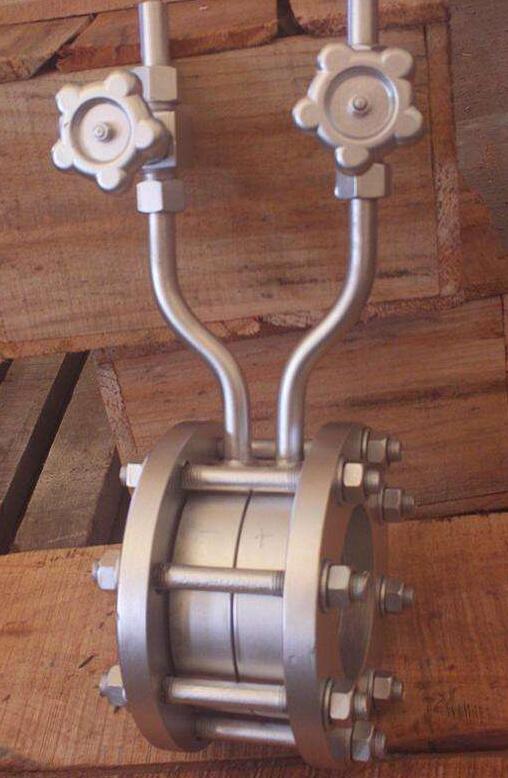

节流孔板流量计

文章日期:2018-05-05|阅读数:



产品价格:

价格
¥ 88.00 ~14586.00元
起批量 ≥1

产品规格:

产地 江苏 是否进口 加工定制
品牌 华云 型号 HY-YTFK 类型 差压式流量计
测量范围 1~10000(m3/h) 精度等级 ±1.0%FS 公称通径 25~800(mm)
适用介质 液体 气体 蒸汽 工作压力 ≦1.6MPa(MPa) 工作温度 -20℃~60(℃)
规格 DN25,DN32,DN40,DN50,DN80,DN100,DN150,DN200,DN250,DN300,DN400,DN500,DN600,DN700,DN800,DN900,DN1000,加三阀组,加差压变送器,加冷凝罐


产品概述:

         LG系列节流孔板流量计,是我公司研制开发的一种智能型孔板流量计。用途:可广泛应用于石油、炼化、化工、天然气、冶金、电力、制药等领域中,各种液体、气体、天然气及蒸汽流量的测量和计量。变送器输出的模拟信号或数字信号可与计算机联网,也可输送给各种流量仪,实现远程流量显示或控制。

二、节流孔板流量计特点
1.一体化式结构、流量测量
2.测量精度高,量程比宽
3.***小压差可达30mmH2O
4.耐高温、高压,可适用于各种工况条件
5.智能变送、温/压全工况自动补偿
6.开放式数字平台,多用途串行接口,现场总线结构,HART通讯协议
7.现场数显、信号远传兼容,模拟量和数字化双向通迅共存,方便系统组建和入网

三、节流孔板流量计技术参数
1.口 径:DN25~DN1000(mm)
2.精 度:±1%FS
3.量 程 比:标准1:13,扩展1:30
4.工作压力:≤42.0MPa
5.介质温度:-40oC~450oC
6.介质粘度:≤30CP(相当于重油)
7.β值:0.2~0.8
8.连接方式:法兰或夹装式
9.法兰标准:
DN≤600mm, PN2.0~PN26,HG20616;PN32,HG20618;
DN>600mm,PN2.0~PN15,HG20623.
也可按用户提供的法兰标准制造。
10.材 质:主体、孔板、取压管、三阀组:不锈钢;直管段及连接法兰:碳钢或不锈钢
11.安装方式:水平或垂直。
12.智能差压变送器:输出:4~20mA.DC 或数字信号;电源:24V.DC;
防爆等级:dⅡCT5.6、iaⅡCT4-6;防护等级:IP67
表头:盲表和数显表两种

四、节流孔板流量计测量原理
当充满管道的流全经孔板时,将产生局部收缩,流束集中,流速增加,静压力降低,于是在孔板前后产生一个静压差,该压力差与流量存在着一定的函数关系,流量越大,压力差就越大。
通过导压管将差压信号传递给差压变送器,智能差压变送器将差压信号及流体温/压信号进行自动补偿和智能变送。输出4~20mA.DC模拟信号或脉冲信号、实现对流体的测量。
取压方式,常用的取压方式有三种:
角接取压(环室、钻孔)、 法兰取压、 D-D/2径距取压

五、节流孔板流量计流量计结构
1. 结构LG系列一体化智能孔板流量计,由孔板取压装置、三阀组、智能差压变送器及温/压传感器等主要部分组成。
2. 三阀组的作用
l 可使一体化结构牢固,减少泄漏点;
l 可在线确认变送器的零点与修正;
l 一旦变送器出现故障需要检修或更换时,可在不中断工艺情况下进行,操作非常方便。
u 调零、更换变送器时,三阀组阀门操作程序:
l 置F1、F3阀于“全闭”位置(顺时针方向拧紧)
l 将F2阀置于“微开”位置(逆时针拧二圈);
l 二个阀门开关状态确认无误后,即可进行调零或检修或更换。
u 变送器重新投运时,三阀组阀门操作程序:
l 先“关闭”F2阀门;
l 置F1、F3阀门于“全开”位置。变送器即可进入运行状态。
u 在如下情况下,均可选用三阀组
l 为减少过程泄漏点
l 不允许中断工艺过程
l 方便变送器检查或更换
3. 温/压传感器
温/压传感器用以传输被测流体的温度与压力信号,由智能差压变送器实现温/压全工况的自动补偿,以得到真实、准确的流量。
4. 智能差压变送器
型号:1151、3351、EJA、FX-2、FCX-A/C及霍尼韦尔ST3000系列等

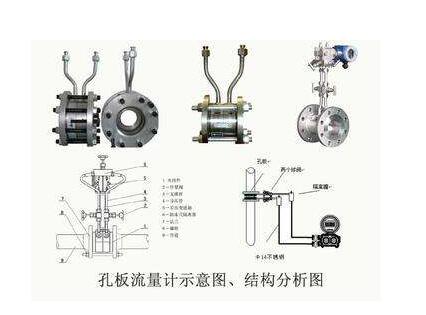

六、节流孔板流量计的安装图示
节流孔板流量计的安装图示

    节流装置又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成广泛应用于可用于各种气体(煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气、燃气、沼气、二氧化碳、氮气、乙炔、光气、氧气、压缩空气、氩气、甲苯、苯、二甲苯、硫化氢、二氧化硫、氨气)、蒸汽、液体和水的流量检测及计量。采用压电晶体作为检测元件的新型应力检测式涡街流量计。 .具有结构简单,维修方便,性能稳定,使用可靠等特点.



节流装置适用范围 :
1. 公称直径: 15 mm ≤DN≤1200mm
2. 公称压力:PN≤10MPa
3. 工作温度:-50℃≤t≤550℃
4. 量程比:1:10, 1:15
5. 精度:0.5级,1级

    孔板节流装置是标准节流件可不需标定直接依照标准生产,1.标准GB2624-81<流量测量节流装置的设计安装和使用>;2.国际标准ISO5167<国际标准组织规定的各种节流装置>3.化工部标准GJ516-87-HK06


节流装置特点:

节流孔板流量计

▲节流装置结构易于复制,简单、牢固,性能稳定可靠,使用期限长,价格低廉。
▲孔板计算采用国际标准与加工
▲应用范围广,全部单相流皆可测量,部分混相流亦可应用。
▲标准型节流装置无须实流校准,即可投用。
▲一体型孔板安装更简单,无须引压管,可直接接差压变送器和压力变送器。
智能型特点

▲采用进口单晶硅智能差压传感器
▲高精度,完善的自诊断功能
▲智能孔板流量计其量程可自编程调整。
▲可同时显示累计流量、瞬时流量、压力、温度。
▲具有在线、动态全补偿功能外,还具有自诊断、自行设定量程。
▲配有多种通讯接口
▲稳定性高
▲量程范围宽、大于10:1
智能型技术指标
▲高精度:±0.075%
▲高稳定性:优于0.1%FS/年
▲高静压:40MPa
▲连续工作5年不需调校
▲可忽略温度、静压影响
▲抗高过压

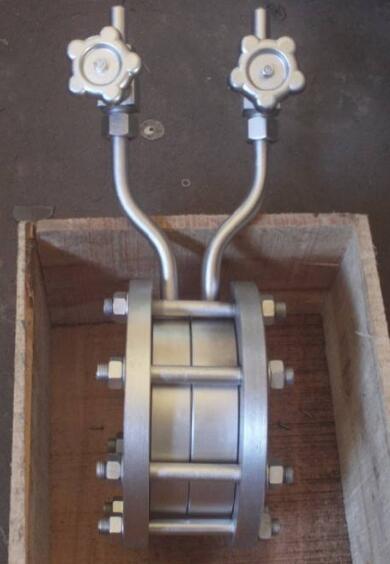

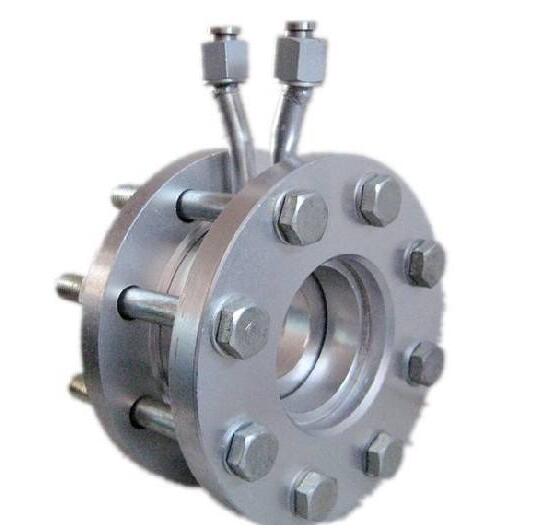

节流装置外形
节流装置工作原理

充满管道的流体流经管道内的节流装置,在节流件附近造成局部收缩,流速增加,在其上、下游两侧产生静压力差。
 在已知有关参数的条件下,根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下:
c-流出系数  无量纲
d-工作条件下节流件的节流孔或喉部直径
D-工作条件下上游管道内径
qm-质量流量 Kg/s
qv-体积流量 m³/s
ß-直径比d/D  无量纲
流体的密度Kg/m³
可膨胀性系数  无量纲
节流装置组成
  1. 节流件:标准孔板、标准喷嘴、长径喷嘴、1/4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等
  2. 取压装置:环室、取压法兰、夹持环、导压管等
  3. 连接法兰(标准、各种标准及其它设计部门的法兰) 、紧固件。
  4. 测量管
节流孔板流量计
节流装置适用范围及有关技术指标
节流件名称
适用管道
(DN mm)
适用直径比B(d/D) 应用特点 流出系数不确定度Ec% 设计标准


角接取压标准孔板

环室式
50-500
50-500
0.2-0.75
0.2-0.75
适用于清洁介质其中GD结构适合高温高压条件下流量的测量 0.6-0.75%
ISO5167
GB/T2624-93
夹紧环式 50-500 0.2-0.75 易于清除污物,可用于不太清洁流体流量的测量
斜钻孔式 450-1000(3000) 0.2-0.75
法兰取压标准孔板 50-1000 0.2-0.75
易于清除污物,适用于各种介质

0.6-0.75%
ISO5167
GB/T2624-93
径距取压标准孔板 50-1000 0.2-0.75
角接取压标准喷嘴
(ISA1932喷嘴)
50-500 0.3-0.8 压损小,寿命长,尤其适用于蒸汽流量测量 0.8-1.2%
ISO5167
GB/T2624-93

长径喷嘴
50-630 0.2-0.8 压损小寿命长,LGP型长径喷嘴组件适合高参数水和蒸汽流量测量 2.0%
ISO5167
GB/T2624-93

经典文丘利管
机械加工式 100-800 0.2-0.8 压力损失小,所需直管段小于孔板、喷嘴 1.0%
ISO5167
GB/T2624-93
粗焊铁板式 200-1200(2000) 0.4-0.7 1.5%

文丘利喷嘴
65-500 0.316-0.77 同上 1.2-1.75%
ISO5167
GB/T2624-93
1/4圆孔板 25-150 0.245-0.6 适用于低雷诺数 2.0-2.5% DIN   BS
锥形入口孔板 25-250 0.1-0.316 同上 2.0% BS
圆缺孔板 50-1500 0.32-0.8 适用于赃污,有气泡析出或含有固体微粒的流体测量。 1.5% DIN
偏心孔板 100-1000 0.46-0.84 1-2% ASME
小孔板 12.5-40 0.2-0.75 适用于小管道流量测量 0.75% ASME
透镜式孔板 12.5-150 0.2-0.75 适用于高压常温小管道流量测量 0.6-0.75% ISO5167ASME
端头孔板 大于等于15 0.2-0.62   1.5-2.0%

双重孔板 25-400 0.2-0.8 适用于大流量测量



限流孔板

名称 型号 取压方式 公称管径(mm) 公称压力(MPa) 执行标准(结构)












标准孔板
LGB 角接(环室取压) 50~400 小于10 GB2624 K07(兰化)DG
LGB-Z 角接(钻孔取压) 400~2000 小于1.6
LGB 环室(八槽) 50~400 小于32 流量测量手册
LGB 环室(无法兰焊接式) 50~275 小于28.22 流量测量手册DG0711~0718
LGB-F 法兰取压 50~800 小于2.5 GB2624 K06(兰化)
LGB-F 法兰取压 50~400 4.0~40 GB2624 K06(兰化)石化
LGB-J 径距取压 50~760 小于10 GB2624








标准喷咀
LGP 角接(环室取压) 50~400 小于10
GB2624
流量测量手册
LGP-Z 角接(钻孔取压) 400~500 小于1.6
LGP 环室(八槽) 50~300 小于32 流量测量手册
LGP  环室(高压透镜垫式) 15~150 小于32
LGP 环室(无法兰焊接式) 175~350 小于17.36 DG 0702~0710
长径喷咀 LGC-J 径距取压 50~630 小于16 GB2624
1/4圆孔板 LGH 角接取压 50~260 小于10
GB2624
流量测量手册
LGH-F 法兰取压 50~200 小于6.4
文丘里喷咀 LGL 角接取压 65~500 小于2.5
文丘里管 LGW 特殊取压 50~1200 小于2.5
双文丘里管 LGW-S 特殊取压 小于1000 小于0.6
小管径孔板 LGX 角接取压 12~40 小于6.4 K07(兰化)
LGX-F 法兰取压 12~40 小于6.4 企业标准
高压透镜垫 LGT 角接取压 50~150 小于32 流量测量手册


圆缺孔板
LGQ 角接(环室取压) 100~400 小于1.6
LGQ-Z 角接(钻孔取压) 400~1000 小于1.6
LGQ-F 法兰取压 100~350 小于6.4
双重孔板 LGS 角接取压 100~400 小于6.4
偏心孔板 LGN 角接取压 100~1000 小于6.4
限流孔板 LG-XL

10~300 小于6.4 企业标准
锥形入口孔板 LGR 角接取压 25~1000 小于10 GB2624
机翼测风装置 LJY 特殊取压 少于1000 小于0.6 企业标准
选型


型号

说 明

JYLG

节流装置
  代号

按其结构特征的两大基本分类

  K

孔板

  P

喷嘴等



代号

公称压力(105Pa)



2.5

2.5



10

10



16

16



25

25



64

64



100

100



200

200



代号

口径(mm)

  10~1600

10~1600mm



代号

按其结构形式细分



H

标准孔板(环室)



Y

标准孔板(法兰)



K

标准孔板(钻孔)



I

ISA 1932喷嘴



L

长径喷嘴



W

文丘利喷嘴



G

经典文丘利管


S

双重孔板



Q

圆缺孔板



Z

锥形入口孔板



R

1/4圆孔板



P

偏心孔板



N

整体(内藏)孔板



X

楔形孔板



T

不在上述之列的特殊节流装置



代号

介质



1

液体



2

气体



3

蒸汽



4

高温液体



代号

补偿形式



N

不带压力、温度补偿



P

带压力补偿输出



T

带温度补偿输出



Q

带压力、温度补偿输出



代号

变送器差压量程范围



0

微差压量程



1

低差压量程



2

中差压量程



3

高差压量程



代号

是否带现场显示



W

节流装置传感器



X

智能节流装置(流量计)



代号

供电方式



0

外接+24VDC供电



1

3.6V电池供电

   1 孔板差压流量计工作原理

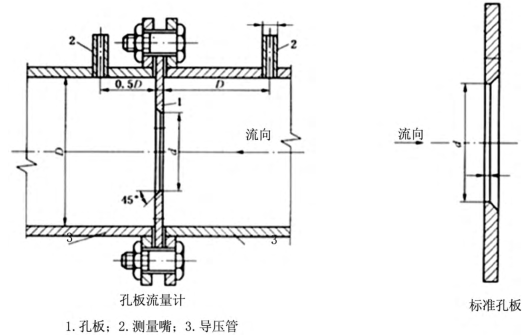

标准节流孔板是测量流量的差压发生的节流装置,配合各种差压计或变送器可测量各种流体的流量。节流孔板流量计节流装置包括环室节流孔板,喷嘴等,结构见图1。节流孔板流量计节流元件与变送器配合使用可测量液体、蒸汽、气体的流量,孔板流量计在电力石油冶金化工、轻工等部门使用。工艺管道内装有一个孔板节流装置,管道内径要远大于孔板的孔径,被测介质经过孔板节流装置时通道突然缩小,即流束变小,流速变快,介质在孔板后的静压降低,在孔板上、下游两侧产生静压力差(差压)。

图1 标准节流孔板结构

2 标准孔板流量计的简单分析和安装注意事项

孔板流量计它较为直观易维护等特点,在企业生产的一般过程控制中测流量的仪表会选择孔板流量计。差压式流量计是根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。差压与流量的平方成正比。流体在管道中通过孔板流量计产生压差,孔板流量计测流量根据质量流量,体积流量,流量系数,流束膨胀系数,孔板开孔截面积,孔板前后压差,介质密度等之间的关系计算出来的。

2.1 和其他的流量计比孔板流量计的长处

(1)孔板式流量计价格低廉,结构简单牢固,其性能稳定可靠,使用寿命长;

(2)其他类的流量计没有孔板式流量计应用广泛;

(3)节流元件与变送器、显示仪表能够由不同厂家生产。

2.2 缺点

(1)范围度窄,一般仅3:1~4:1

(2)现场安装条件要求高

(3)测量精度普遍偏低

(4)压损大(指孔板、喷嘴等)

3 差压式孔板流量计的正常使用条件

(1)工艺介质要持续的通过孔板流量计而且要充满导压管管,否则流量将无法测量。例如棒磨机给水流量无指示,仪表工到现场检查变送器打开排污有少量水流出,认为是导压管堵塞了,用氮气吹,发现是通的,仔细检查后发现节流元件安装在靠近出水口附近(常压),而且管道又再高处(距地面11m)水没有充满工艺管道。建议把孔板流量计移位,后来把孔板移到距地面7米左右的横管段,这时水能满管流量指示正常。

(2)被测介质在物理上和热力学上必须是均匀的单相流体。

(3)被测介质流经节流装置时不得发生相变;即使导压管内发生相变也不行。

(4)节流装置所测得被测介质必须是稳定流,或被测介质是稳定的缓慢变化的,不适用于脉动流和临界的流量测量。

(5)流束应与管道平行,不得有旋转流。

4 节流装置的安装

(1)节流元件与管道的中心线应尽可能垂直。

(2)节流元件孔板的中心线应该和工艺管道的中心线重合。

(3)节流装置上下游侧直管段长度的确定原则是:当施工图设计有明确规定时,应当按照设计规定执行;当施工图设计无具体规定,可按照节流件前后的直管段必需是直的,不得有肉眼可见的弯曲而且应该是润滑的,如不润滑,流量系数应乘以粗糙度修正系数。孔板前要求有10倍直径长度的直管段,孔板后要求有5倍直径的长度的直管段实施。

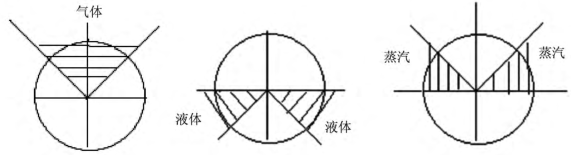

(4)安装在垂直管道上的标准节流装置的取压口位置要取在方便检修的方向上并且不得妨碍其他设备的检修和工艺的操作;在水平管道节流装置装的取压口的位置气体垂直向上两边45°以内。

液体水平向下45°,蒸汽水平向上45°。特殊情况下可以不按这样取压。例如灰水流量取压口可以不去水平向下45°,可以垂直向上取,这样一些固体杂质不容易沉淀到导压管里照成堵塞,安装图见图2。

图2 安装图

(5)被测介质有腐蚀性的话就得用耐腐蚀性的材料制造导压管,并且导压管压力等级要达到要求,普通介质导压管的倾斜度要大于等于1:12,测粘度高流体的流量时要加大导压管的倾斜度要;导压管的内径不要小于6mm,***好它的长度在16m之内。导压管的长度要尽可能的短,当现场条件不允许近距离安装实际安装当长度大于30m时,要分段敷设,并在各***高点安装排气阀,集气器;各较低点安装排污阀,沉降器;正、负压导压管高度应该同样高,而且尽可能靠近敷设,易结晶或水等介质还需要配伴热保温。

(6)为防止运行时管内金属屑、氧化物、焊渣等损坏节流件,节流装置安装前管道一定要用高压蒸汽严格冲洗。

(7)不能用硬物擦试节流装置表面以免损伤节流元件。(8)为了不影响精度,吊装节流装置时,钢丝、铁丝、吊钩等物件不能穿入节流元件喉部孔径,以防止节流元件坡口损伤。
