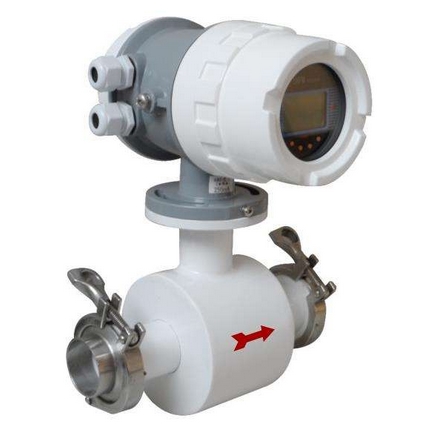

卫生型电磁流量计

文章日期:2017-08-29|阅读数:



卫生型电磁流量计工作原理:卫生型电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表,采用单片机嵌入式技术,实现数字励磁,同时在电磁流量计上采用CAN现场总线,属国内首创,技术达到国内水平。除可测量一般导电液体的流量外,还可测量液固两相流,高粘度液流及盐类、强酸、强碱液体的体积流量。广泛地应用于化工、环保、冶金、医药、造纸、给排水等行业。
产品价格:

价格 ¥ 400.00~8900.00
起批量 ≥1

产品规格:

加工定制 品牌 其他 型号 YSLDE-010-316-F
类型 电磁流量计 测量范围 0-10000(m3/h) 精度等级 0.5
公称通径 10-5000(mm) 适用介质 液体 工作压力 16(MPa)
工作温度 160(℃) 是否跨境货源



卫生型电磁流量计



 产品特点:
 管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
 测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。
 在现场可根据用户实际需要在线修改量程。
 高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。
 采用SMD器件和表面贴装(SMT)技术,电路可靠性高。
 采用16位嵌入式微处理器,运算速度快精度高,可编程频率低频矩形波励磁,提高了流量测量的稳定性。
 全数字量处理,抗干扰能力强,测量可靠,精度高,流量测量范围可达150:1
 超低EM1开关电源,适用电源电压变化范围大,抗EMC性能好。
 具有RS485 、RS232 、Hart和Modbus等数字通讯信号输出。
 具有自检与自论断功能,提供传感器无端非线性修正功能。
 断电保护,流量计的运算结果和用户设定的参数在断电后不会消失,EEPROM可保护设定参数和累积值
 转换器和传感器具有多种防护登记及安装方式,有适用于潜水安装的IP68等级。
 技术参数:
 ◆公称通径:DN6-DN2200
 ◆测量介质:各种液体和液固两相流体。
 ◆流速范围:0.2~8m/s
 ◆工作压力:1.6-4.0MPa
 ◆环境温度:-40℃~+50℃
 ◆介质温度:聚四氟乙烯衬里≤180℃
 ◆橡胶材质衬里≤65℃
 ◆仪表精度:管道式0.5级、1.0级;
 ◆防爆标志:ExmibdⅡBT4
 ◆防爆证号:GYB01349
 ◆外磁干扰:≤400A/m
 ◆外壳防护:一体化型: IP65;
 ◆分 离 型:  传感器IP68(水下5米,仅限于橡胶衬里)
 ◆转换器IP65
 ◆输出信号:4~20mA.DC,负载电阻0~750Ω
 ◆通讯输出:RS485 、RS232 、Hart和Modbus等数字通讯信号输出
 ◆电气连接:M20×1.5内螺纹,φ10电缆孔
 ◆电源电压:90~220V.AC、24±10%V.DC
 ◆***大功耗:≤10VA

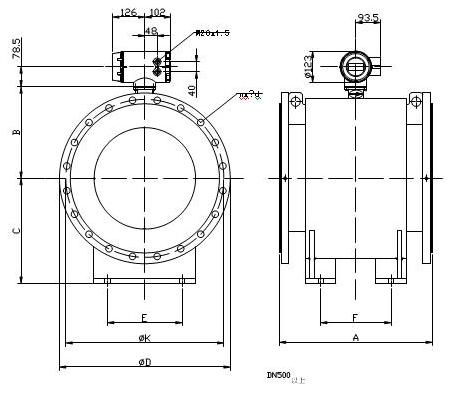

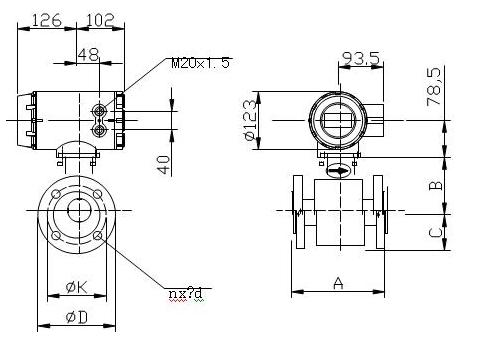

 产品外形相关尺寸图:
   外形尺寸图
   外形尺寸图
 外形尺寸表:

DN
额定压力
仪表外形尺寸          单位:mm                 四氟衬里/橡胶衬里
Mpa
A
B
C
D
E
¢D
¢K
nx¢d
15
4.0
150
95
50




4*14
20
95
65
4*14
25
100
55
115
75
4*14
32
105
60
140
85
4*18
40
197/202
110
65
150
110
4*18
50
121
76
165
125
4*18
65
130
85
185
145
8*18
80
135
90
200
160
8*18
100
1.6
297/302
145
100
220
180
8*18
125
247/252
161
116
245
210
8*18
150
297/302
171
126
280
240
8*22
200
348/352
199
154
335
295
12*22
250
398/402
224
179
405
355
12*22
300
1.0
498/502
249
204
440
400
12*22
350
274
229
500
460
16*22
400
598/602
305
260
565
515
16*26
450
330
285
615
565
20*26
500
600
360
403
300
240
670
620
20*26
600
600
410
453
270
780
725
20*30
700
700
467
560
400
350
895
840
24*30
800
800
517
610
400
1010
950
24*33
900
900
567
660
470
1110
1050
28*33
1000
1000
617
712
570
1225
1160
28*36
1200
0.6
1200
719
814
600
710
1400
1340
32*33
1400
1400
819
914
900
1625
1560
36*36
1600
1600
919
1036
800
1040
1825
1760
40*36
1800
1800
1021
1138
1180
2045
1970
44*39
2000

2000
1121
1238

1350
2265
2180
48*42

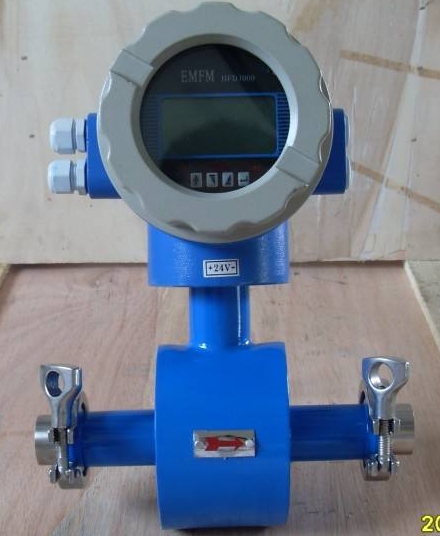

卫生型电磁流量计
卫生型电磁流量计口径及流量的选择
公称通径(mm)
可测量流量范围(m3/h)
有效测量流量范围(m3/h)
公称通径(mm)
可测量流量范围(m3/h)
有效测量流量范围(m3/h)
10
0.0142~3.3912
0.0848~2.826
300
12.717~3052
76.302~2543
15
0.0318~7.6302
0.1908~6.3585
350
17.31~4154
103.86~3461
20
0.0566~13.5648
0.3392~11.304
400
22.61~5425
135.65~4521
25
0.0883~21.195
0.5298~17.6625
450
28.62~6867
171.68~5722
32
0.1447~34.7258
0.8682~29.9382
500
35.33~8478
211.95~7065
40
0.2261~54.2592
1.3565~45.216
600
50.87~12208
305.2~10173
50
0.3533~84.78
2.1195~70.65
700
69.24~16616
415.4~13847
65
0.5970~143.28
3.5819~119.39
800
90.44~21703
542.6~18086
80
0.9044~217.03
5.4259~180.86
900
114.46~27468
686.7~22890
100
1.413 ~339.12
8.478~282.6
1000
141.3~33912
847.8~28260
125
2.2079~529.87
13.2468~441.56
1200
203.5~48833
1221~40694
150
3.1793~763
19.0755~635.85
1400
277~66467
1662~55389
200
5.652~1356
33.912~1130.4
1600
361.8~86814
2171~72345
250
8.8313~2119
52.9875~1766
1800
457.9~109874
2747~91562
卫生型电磁流量计选型


 1.选型代码:


型号

                                           说明


HQLDE — □ □ -□ □ □ □ □ □ -□

通径                                      10-2200mm


组合        S                              一体型

              L                              分体型


电极材料     M                         不锈钢

                 T                         Ti(钛)

                 D                         Ta(钽)

                 H                         哈氏合金

                 P                         Pt铂

                 N                         Ni镍


输出方式          0                      无输出

                     1                      4-20mA/1-5KHz

                     2                      4-20mA

衬里材料
                       X                    橡胶

                       F                    聚四氟乙烯

                       P                    聚乙烯

                       J                    聚氨酯橡胶

就地显示               0                 无就地显示

                           1                 就地显示

通讯方式                 0               无通讯

                             1               RS485

                             2               RS232

                             3               Mobdus

                             4               Hart

接地                          0             无接地环

                                1             有接地环

                                2             有接地电极

上限流量                           (n) 上限流量(量程)m3/h

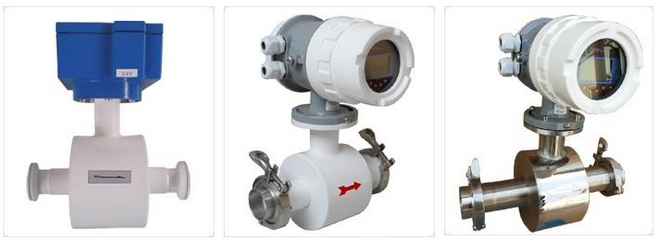

卫生型电磁流量计

衬里材料的选择:
  应根据被测介质的腐蚀性、磨损性及温度来选择。硬/软橡胶可耐一般的弱酸、碱的腐蚀,耐温65℃,软橡胶油耐磨性,聚四氟乙烯几乎能耐出磷酸以外的强酸、碱腐蚀,介质温度可达130℃,但不可磨损。聚氨酯橡胶有较好的耐磨损,但不耐酸、碱腐蚀,耐温度性较差,介质温度小于65℃.参考表如下:

衬里材料
主要功能
适应范围
硬橡胶
1、开奶常温下的盐酸、醋酸、草酸、氨水、磷酸及 50%的硫酸、氢氧化钠、氢氧化钾。
2、忌强氧化剂
1、低于65℃
2、一般的盐、碱、盐溶液
软橡胶
1、有较好的弹性,耐磨性能较好。
2、耐一般的低浓度酸、碱、盐介质的腐蚀。
3、不耐氧化性介质的腐蚀。
1、低于65℃
2、测一般水、污水、泥浆、矿浆
聚四氟乙烯
(PTFE)
改性聚四氟乙烯
(PEA)

1、塑料中化学性能***稳定的一种材料,能耐沸腾的盐酸、硫酸、硝 酸。也能耐浓碱和有机溶剂。
2、耐磨性和粘结性差。
1.-40℃~﹢130℃(PYFE)
-40℃~﹢200℃(PFA)
2.酸、碱等强腐蚀介质
3.卫生类介质
