涡轮流量计

HY-LWGY涡轮流量计【产品特点】
压力损失小,叶轮具有防腐功能;
采用先进的超低功耗单片微机技术,整机功能强、功耗低、性能优越。
具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%
仪表系数可由按键在线设置,并可显示在LCD屏上,LCD屏直观清晰,可靠性强
采用EEPROM对累积流量、仪表系数掉电保护,保护时间大于10年
采用高性能MCU中央处理器,完成数据采集处理显示输出、累积流量瞬时流量同
屏显示方便的人机界面实现, 以标准485形式进行数据传输。
采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承,集转动轴承与压力轴承于一
体,大大提高了轴承寿命,并可在有少量泥沙与污物的介质中工作。
采用1Cr18Ni9Ti全不锈钢结构,(涡轮采用2Cr13)防腐性能好。
容易维修,有自整流的结构,小型轻巧,结构简单,可在短时间内将其组合拆开,
内部清洗简单。
有较强抗磁干扰和振动能力、性能可靠、寿命长
下限流速低,测量范围宽,
现场显示型液晶屏显示清晰直观,功耗低,3V锂电池供电可连续运行5年以上,
耐腐蚀,适用于酸碱溶液
TC-CWL插入式涡轮流量计【技术参数】
公称口径: 管道式:DN4~DN200
      插入式:DN100~DN2000
精度等级: 管道式:±0.5级,±1.0级
      插入式:±1.5级、±2.5级
环境温度: -20℃~50℃
介质温度: 测量液体:-20℃~120℃
      测量气体:-20℃~80℃
大气压力: 86KPa~106KPa
公称压力: 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等级: ExdIIBT4
连接方式: 螺纹连接、法兰夹装、法兰连接、插入式等
直管段要求:气体:上游直管段应≥10DN,下游直管段应≥5DN
      液体:上游直管段应≥20DN,下游直管段应≥5DN
      插入式:上游直管段应≥20DS,下游直管段应≥7DS(DS为管道实测内径)
显示方式: (1)远传显示: 脉冲输出、电流输出(配显示仪表)
      (2)现场显示:8位LCD显示累积流量,单位(m3)
       4位LCD显示瞬时流量,单位(m3/h)、电池电量、频率、流速
      (3)温度压力补偿型:
       A、显示标准瞬时流量及标准累计流量
       B、显示当前压力、温度、电池电压
输出功能:
      (1)脉冲输出,p-p值由供电电源确定
      (2)4~20mA两线制电流输出
      (3)单位体积脉冲输出及传感器原始脉冲输出
      (4)带有RS485通迅接口
供电电源:
      (1)DC5~24V
      (2)标准型3V锂电池安装于仪表内部可连续使用八年以上
      (3)温压补偿型3V锂电池安装于仪表内部可连续使用四年以上
传输距离: 传感器至显示仪距离可达500m

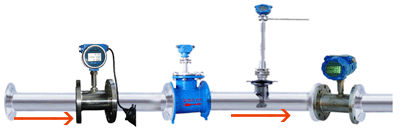

TC-CWL插入式涡轮流量计【安装示意图】
 涡轮流量计安装
HY-LWGY插入式涡轮流量计【选型提示】
  如需选购插入式涡轮流量计需详细确定以下参数:管道管径,测量介质,工作温度,压力(工作状态或标准状态),安装方式(管道式或插入式),供电电源(12V、24V或电池供电),输出方式(4-20mA、脉冲输出或485通迅),***大流量(工作状态或标准状态),需不需防爆,法兰连接型要不要带配对法兰。

产品概述:

   HY-LWGY液体涡轮流量计是一种精密流量测量仪表,与相应的流量积算仪表配套可用于测量液体的流量和总量。液体涡轮流量计广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的液体涡轮流量计可以应用于制药行业。
   一体化液体涡轮流量计结构为防爆设计,可以显示流量总量,瞬时流量和流量满度百分比。电池采用长效锂电池,单功能积算表电池使用寿命可达5年以上,多功能显示表电池使用寿命也可达到12个月以上。

  一体化液体涡轮流量计表头可以显示的流量单位众多,有立方米,加仑,升,标准立方米,标准升等,可以设定固定压力、温度参数对气体进行补偿,对压力和温度参数变化不大的场合,可使用该仪表进行固定补偿积算。

产品特点:

    1. 高度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;

    2.重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的度,在贸易结算中是优先选用的流量计;

  3.具备仪表系数三点修正,智能补偿仪表系数非线性,并可进行现场修正;

  4.所有有效数据掉电后保持10年不丢;

  5. 范围度宽,中大口径可达1:20,小口径为1:10;

  6.结构紧凑轻巧,安装维护方便,流通能力大;

  7.适用高压测量,仪表表体上不必开孔,易制成高压型仪表;

  8.专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等

  9.可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便;

技术参数 :

      公称口径: 管道式:DN4~DN200

    插入式:DN100~DN2000

  精度等级: 管道式:±0.5级,±1.0级

  插入式:±1.5级、±2.5级

  环境温度: -20℃~50℃

  介质温度: 测量液体:-20℃~120℃

  测量气体:-20℃~80℃

  大气压力: 86KPa~106KPa

  公称压力: 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa

  防爆等级: ExdIIBT4

  连接方式: 螺纹连接、法兰夹装、法兰连接、插入式等

  直管段要求:气体:上游直管段应≥10DN,下游直管段应≥5DN

                       液体:上游直管段应≥20DN,下游直管段应≥5DN


                       插入式:上游直管段应≥20DS,下游直管段应≥7DS(DS为管道实测内径)


  HY-LWGY液体涡轮流量计显示方式:
      (1)远传显示: 脉冲输出、电流输出(配显示仪表)

  (2)现场显示:8位LCD显示累积流量,单位(m3)

  4位LCD显示瞬时流量,单位(m3/h)、电池电量、频率、流速

  (3)温度压力补偿型:

  A、显示标准瞬时流量及标准累计流量

  B、显示当前压力、温度、电池电压

  输出功能:

  (1)脉冲输出,p-p值由供电电源确定

  (2)4~20mA两线制电流输出

  (3)单位体积脉冲输出及传感器原始脉冲输出

  (4)带有RS485通迅接口

  供电电源:

  (1)DC5~24V

  (2)标准型3V锂电池安装于仪表内部可连续使用八年以上

  (3)温压补偿型3V锂电池安装于仪表内部可连续使用四年以上

              传输距离:传感器至显示仪距离可达500m

仪表分类:
   1.按仪表功能分类,涡轮流量计可分为2大类,即:
    ■涡轮流量传感器/变送器
    ■智能一体化涡轮流量计
   2.功能说明

■HY-LWGY涡轮流量传感器/变送器
 该类涡轮流量计产品本身不具备现场显示功能,仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号(4-20mA);仪表价格低廉,集成度高,体积小巧,特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。
  该类涡轮流量计产品均分为基本型和防爆型(ExdIIBT6)两种,外形如图

  基本参数与技术性能
技术性能:表1
仪表口径及连接方式
4、6、10、15、20、25、32、40采用螺纹连接
(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接
精度等级
±0.5%R
量程比
1:10;1:15;1:20
仪表材质
304不锈钢、316(L)不锈钢等
被测介质温度(℃)
-20~+120℃
环境条件
温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa
输出信号
4-20mADC电流信号(LWGY-□C型)
供电电源
LWGY-□B型:自带锂电池供电(可连续使用3年);LWGY-□C型:+24VDC
信号传输线
2×0.3(二线制)
传输距离
≤1000m
信号线接口
内螺纹M20×1.5(LWGY-□C型)
防爆等级
ExdIIBT6
防护等级
IP65

测量范围及工作压力:表2


仪表口径(mm)
正常流量范围(m3/h)
扩展流量范围(m3/h)
常规耐受压力(MPa)
特制耐压等级(MPa)(法兰连接方式)
DN 4
0.04~0.25
0.04~0.4
6.3
12、16、25
DN 6
0.1~0.6
0.06~0.6
6.3
12、16、25
DN 10
0.2~1.2
0.15~1.5
6.3
12、16、25
DN 15
0.6~6
0.4~8
6.3、2.5(法兰)
4.0、6.3、12、16、25
DN 20
0.8~8
0.45~9
6.3、2.5(法兰)
4.0、6.3、12、16、25
DN 25
1~10
0.5~10
6.3、2.5(法兰)
4.0、6.3、12、16、25
DN 32
1.5~15
0.8~15
6.3、2.5(法兰)
4.0、6.3、12、16、25
DN 40
2~20
1~20
6.3、2.5(法兰)
4.0、6.3、12、16、25
DN 50
4~40
2~40
2.5
4.0、6.3、12、16、25
DN 65
7~70
4~70
2.5
4.0、6.3、12、16、25
DN 80
10~100
5~100
2.5
4.0、6.3、12、16、25
DN 100
20~200
10~200
2.5
DN 125
25~250
13~250
1.6
2.5、4.0
DN 150
30~300
15~300
1.6
2.5、4.0
DN 200
80~800
40~800
1.6
2.5、4.0


气体涡轮流量计适用于含有ⅡA、ⅡB、ⅡC类T1~T6温度组别爆炸性气体混合物的0(仅本安型)1、2区危险场所。



气体涡轮流量计产品特点

Ø 采用新型传感器,始动流量低、压力损失小、抗振与抗脉动流性能好,不易腐蚀、可靠性好、使用寿命长。

Ø采用新型微处理器与高性能的集成芯片,运算精度高,整机功能强大,性能优越。

Ø采用先进的微功耗高新技术,整机功耗低。既能用内电池长期供电运行,又可由外电源供电运行。

Ø按流量频率信号,可将仪表系数分八段自动进行线性修正,可根据用户需要提高仪表的计算精度。

Ø采用EEPROM数据存贮技术,具备历史数据的存贮与查询功能,三种历史数据记录方式可供用户选择。

Ø流量计表头可180°旋转,安装使用简单方便。

Ø高度,一般可达±1.5%R、±1.0%R。

Ø重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,在贸易结算中是优先选用的流量计。

Ø可检测被测气体的温度、压力和流量,能进行自动跟踪补偿,并显示标准状态下(Pn=101.325Kpa,Tn=293.15K)的气体流量;可实时查询温度、压力、时间、日期等数据。

气体涡轮流量计技术参数:

1.基本参数:

执行标准

封闭式管道中气体流量的测量—气体涡轮流量计(GB/T8940-2003)

仪表口径及连接方式

25、40、50、65、80、100、125、150、200、250、300采用法兰连接

25、40、50可采用螺纹连接

精度等级

±1.5%R(±1%R需特制)*

量程比

1:10;1:20;1:30

仪表材质

表体:304不锈钢或铸铝;叶轮:防腐ABS或优质铝合金;转换器:铸铝

使用条件

介质温度:-20℃~+80℃    环境温度:-30℃~+60℃

相对湿度:5%~90%       大气压力:86~106KPa

工作电源

A.外电源:+24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485等

B.内电源:1组3.0V10AH锂电池,电池电压在2.0V~3.0V时均可正常工作。当电压低于2.0时出现欠压指示。

整机功耗

A.外电源:<1W;

B.内电源:平均功耗≤1W,可联系使用三年以上。

输出信号功能

脉冲信号①、4 ~ 20mADC电流信号②、控制信号③

通讯输出功能

RS485通讯④

实时记录功能⑤

起停记录、日记录、定时间间隔记录

信号线接口

内螺纹M20×1.5或其他

防爆等级

ExdIIBT6或ExdIICT4

防护等级

IP65

2.流量范围及工作压力

公称通径

(mm)

型号

标准量程

(m3/h)

扩展量程

(m3/h)

耐压等级

(MPa)

特制高压等级

(MPa)

安装方式

DN25

LWQ-25□

S

2.5-25

W

4-40

1.6

2.5,4.0

法兰(螺纹)

DN40

LWQ-40□

S

5-50

W

6-60

1.6

2.5,4.0

法兰(螺纹)

DN50

LWQ-50□

S1

6-65

W1

5-70

1.6

2.5,4.0

法兰

S2

10-100

W2

8-100

DN65

LWQ-65□

S

15-200

W

10-200

1.6

2.5,4.0

法兰

DN80

LWQ-80□

S1

13-250

W

10-160

1.6

2.5,4.0

法兰

S2

20-400

DN100

LWQ-100□

S1

20-400

W

13-250

1.6

2.5

法兰

S2

32-650

DN125

LWQ-125□

S

20-800

W

20-800

1.6

2.5

法兰

DN150

LWQ-150□

S1

32-650

W

80-1600

1.6

2.5

法兰

S2

50-1000

50-1200

DN200

LWQ-200□

S1

150-2000

W

50-1000

1.6

——

法兰

S2

130-2500

DN250

LWQ-250□

S1

130-2500

W

80-1600

1.6

——

法兰

S2

200-4000

DN300

LWQ-300□

S

200-4000

W1

130-2500

1.6

——

法兰
