污水管道流量计

文章日期:2017-11-13|阅读数:





污水管道流量计产品概述

电磁流量计是高精度、高可靠流量仪表,采用法拉第电磁感应定律设计而成,传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。该产品广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。

采用先进技术研制、开发与生产的流体测量仪表,具有高精度、高可靠性与使用寿命长等特点。为保证产品质量,在产品结构、选材、制定工艺、生产装配与出厂测试等过程中每个环节细致研究与控制,配套完整的流量标定检测系统。在满足现场显示的同时,还可以输出4~20mA电流信号供记录、调节和控制用,现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。流量计除可测量一般导电液体的流量外,还可测量液固两相流,高粘度液流及盐类、强酸、强碱液体的体积流量。

厂家价格:

价格
¥ 388.00 -- ¥ 12588.00
起批量 ≥1

污水管道流量计的测量原理

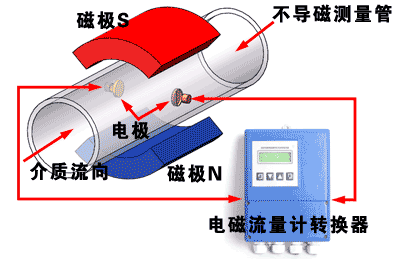

电磁流量计的工作原理是基于法拉第电磁感应定律。在流量计中,测量管内的导电介质相当于法拉第试验中的导电金属杆,上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时,则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬(橡胶,特氟隆等)实现与流体和测量电极的电磁隔离,如图所示。

污水管道流量计产品特点

1、全数字量处理,抗干扰能力强,测量可靠,精度高、流量测量范围可达150:1

2、超低EMI开关电源,适用电源电压变化范围大,抗EMI性能好。

3、采用16位嵌入式微处理器,运算速度快, 精度高,可编程频率低频矩形波励磁,提高了流量测量的稳定性,功耗低。

4、采用SMD器件和表面贴装(SMT)技术,电路可靠性高。

5、管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。

6、在现场可根据用户实际需要在线修改量程。

7、测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。

8、高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。

9、具有RS485、RS232、Hart和Modbus等数字通讯信号输出。(选配)

10、具有自检与自论断功能。

11、小时总量计录功能,以小时为单位记录流量总量,适用于分时计量制(选配)

12.、内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量,内部设有不掉电始终,可记录16次掉电时间。(选配)

13、红外手持操作器,115KHZ通讯速率,远距离非接触操作转换器所有功能(选配)

污水管道流量计技术参数

执行标准

JB/T 9248-1999

公称通径

15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000

***高流速

15m/s

DNl5~DN600

示值的:±0.3%(流速≥1m/s);±3mm/s(流速<1m/s)

DN700—DN3000

示值的±0.5%(流速≥0.8m/S);±4mm%s(流速<0.8m/S)

流体电导率

≥5uS/cm

公称压力

4.0MPa

1.6MPa

1.0MPa

0.6MPa

6.3、10MPa

DNl5~DN150

DNl5~DN600

DN200~DN1000

DN700~DN3000

特殊订货

环境温度

传感器

-25℃~+60℃

转换器及一体型

-10℃~+60℃

衬里材料

聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA

***高流体温度

一体型

70℃

分离型

聚氯丁橡胶衬里

80℃;120℃(订货时注明)

聚氨酯衬里

80℃

聚四氟乙烯衬里

100℃;150℃(订货时注明)

聚全氟乙丙烯(F46)

加网PFA

信号电极和接地电极材料

不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨

电极刀机构

DN300—DN3000

连接法兰材料

碳钢

接地法兰材料

不锈钢1Crl8Ni9Ti

进口保护法兰材料

DN65~DN150

不锈钢1Crl8Ni9Ti

DN200~DN1600

碳钢+不锈钢1Crl8Ni9Ti

外壳防护

DN15~DN3000分离型橡胶或聚氨酯衬里传感器

IP65或IP68

其他传感器、一体型流量计和分离型转换器

IP65

间距(分离型)

转换器距离传感器一般不超过100m

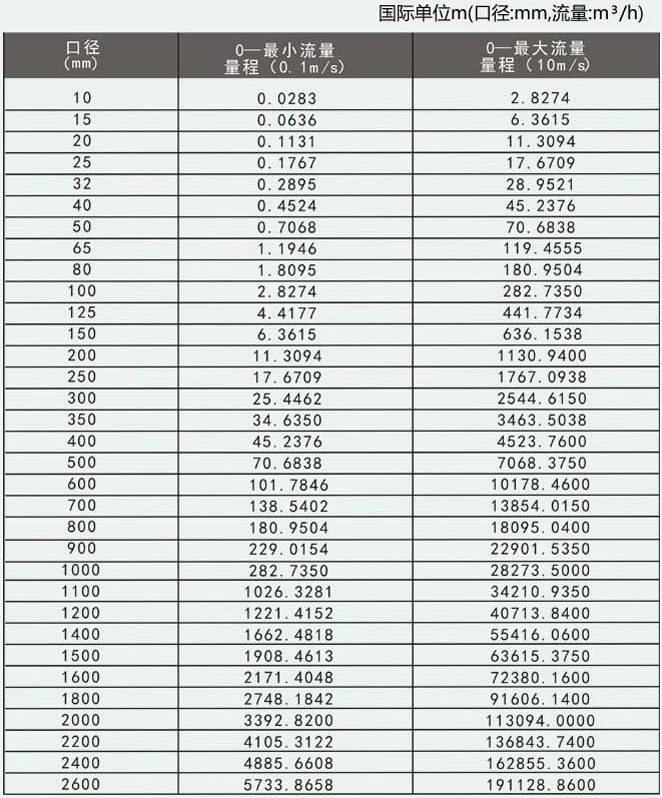

污水管道流量计口径流量范围表

电磁流量计应用领域广泛。大口径仪表较多应用于给排水工程,中小口径常用于固液双相等难测流体或高要求场所,如测量造纸工业纸浆液和黑液、有色冶金业的矿浆、选煤厂的煤浆、化学工业的强

腐蚀液体以及钢铁工业高炉风口冷却水控制和监漏,长距离管道煤的水力输送的流量测量和控制。小口径、微小口径常用于医药工业、食品工业、生物工程等有卫生要求的场所。

1、根据一体型和分离型电磁流量计的特点,选择合适的类型。一体型安装敷线方便,精度中等,不宜在地面以下安装,以防转换器被水淹没。分离型度较高,转换器与传

感器异地安装,更适合现场环境比较差(如有害、有毒、易受水淹没等场所)的场合,但安装、敷线较严格,否则易引入干扰信号。

2、选择合适的电极形式。对于不产生结晶、结疤、不沾污电极的介质,可用标准电极,否则用式清垢电极或有清洗连接装置的电极。对于测污泥场合,还可选用可换式电极。

3、根据被测介质的腐蚀性选择电极材料。

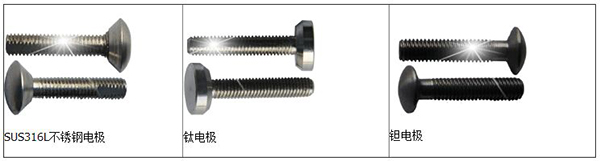

电极选择图示:

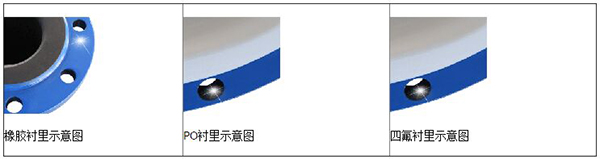

被测介质衬里材料选择图示:

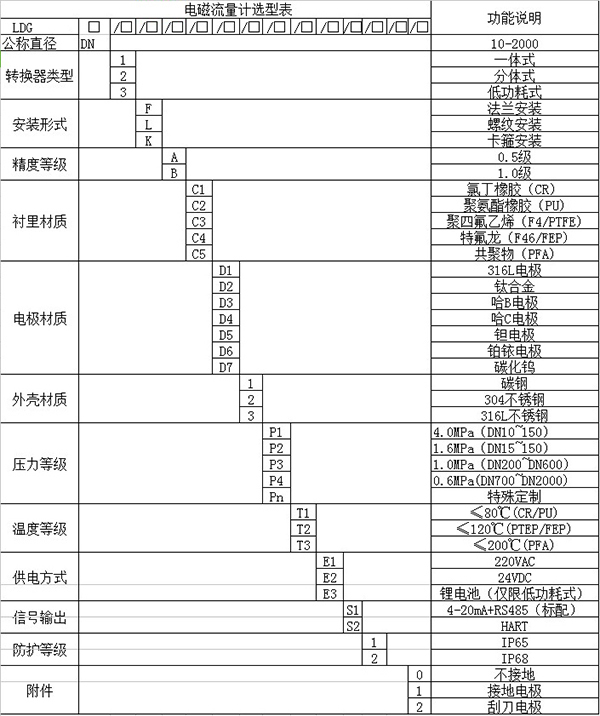

污水管道流量计型谱
