蒸汽IC卡预付费系统设计要求

文章日期:2019-07-15|阅读数:



一、技术规范

1.总则
1.1本技术规范书适用的蒲江天然气分布式能源热电联产一期工程项目供热系统使用的蒸汽计量IC卡预付费系统,主要由现场设备与上位监控计算机两部分构成,它提出了控制系统及其辅助装置的功能设计、结构、性能、安装和试验等方面的技术要求。投标方所供收费系统应完全适应招标方蒸汽贸易结算的要求,即本技术协议要求的IC卡预付费系统必须是全新的、技术先进、成熟可靠,并且满足招标方工艺数据的基本要求。
1.2本技术规范书提出的是最低限度的技术要求,并未对所有技术细节做出规定,也未充分引述所有标准和规范的条文,投标方应保证提供符合本规范书和工业标准的优质产品,对其性能、质量负责,并保证提供符合本技术协议和相关的国际、国内工业标准的优质产品。
1.3如投标方没有以书面形式对本技术规范书的条文提出异议,那么招标方将认为投标方提供的产品完全能满足本技术规范书的要求。如有异议,不管多么微小,都必须清楚地表示在“技术差异表”中,否则招标方将认为投标方完全接受和同意本招标文件的要求。
1.4本技术规范书与设备招标中的招标文件、投标方投标书以及技术澄清文件一起作为设备采购合同的附件,与合同正文具有同等效力。
1.5投标方对成套系统设备(含辅助系统与设备)负有全责,即包括分包(或采购)的产品。分包(或采购)的产品制造商应事先征得招标方的认可。
1.6即使招标方所提供的产品完全符合本规定所列相关条款,并不能解除其对所供产品与服务中的一切责任。

2 .IC卡预付费控制系统的组成
2.1 现场部分
2.1.1现场部分包括: IC卡预付费监控箱,贸易结算用的IC卡预付费蒸汽流量积算仪、UPS、GPRS/CDMA通讯模块、协议桥接模块等。
2.2 监控计算机部分
该部分包含服务器,上位机/IC读卡软件(含读卡器),远程监控软件
2.3 收费管理系统

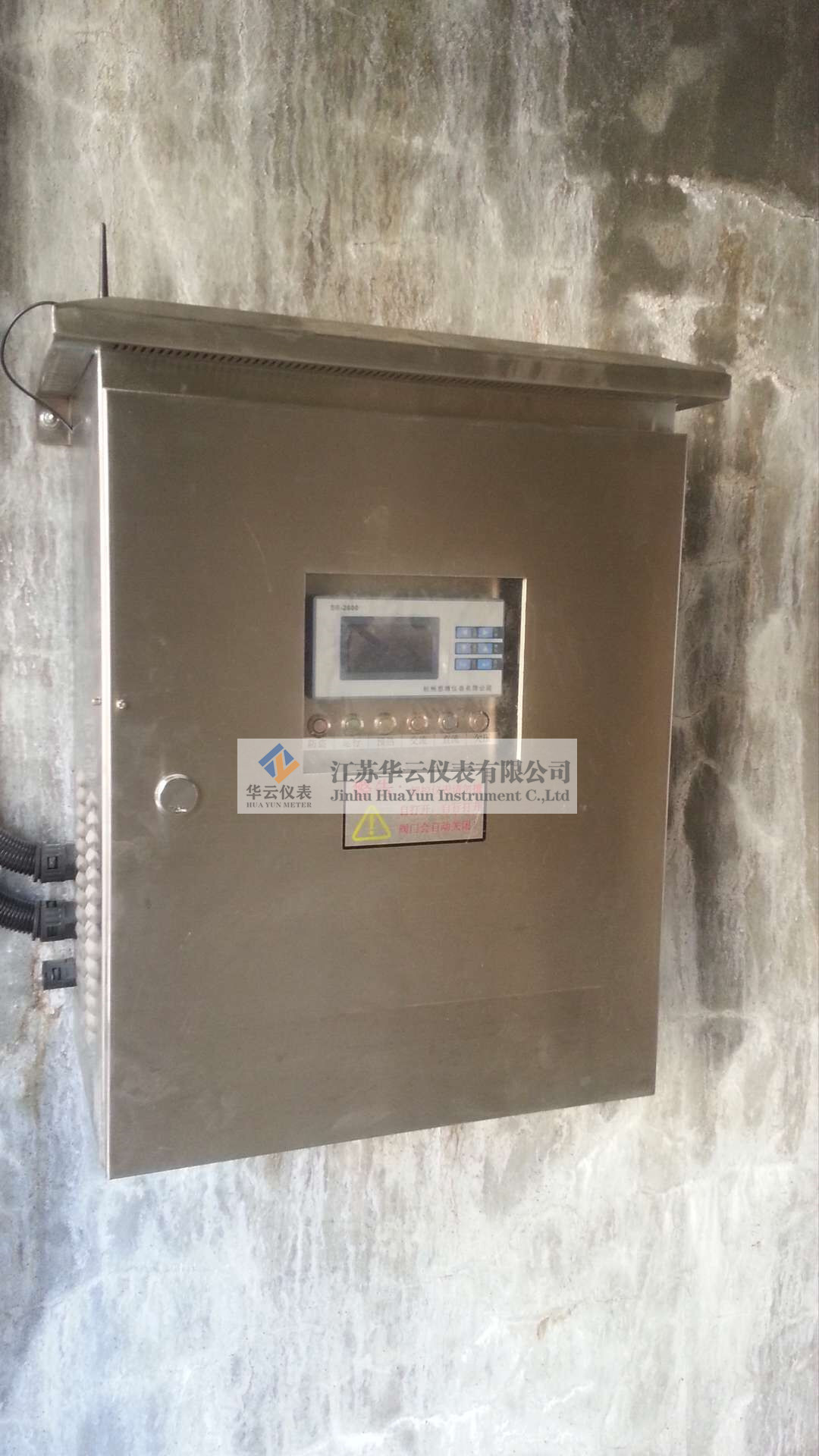

 蒸汽IC卡预付费系统组成
3、蒸汽IC卡预付费系统技术性能要求
3.1基本参数
1.箱体供电 : AC 220 V 土 10%,50 Hz,2P空气开关,容量根据用电设备确定。箱内配备AC220V/DC 24V 电源模块。2.箱体指示灯:“防盗”、“运行”、“预热”、“交流”、“直流”3.最小计量 :10kg,分辨率:1kg
4.工作环境 :-15 ~ 60 ℃ , 相对湿度 ≤ 85 %5.预付费控制终端输出:四对常开、常闭无源触点输出,触点容量:AC220V/5A,DC24V/5A、阀门可分为自动/手动控制可选。6.UPS续航时间:大于24小时,阀门开关次数不少于4次;UPS应保证一年之内无需跟换(或充放电600次以上)。7.防盗功能:非法开箱自动关闭阀门并向后台监控报警。(开箱时需要售权,即刷售权卡。其余一律为非法开箱。)8.IC卡防盗控制箱通讯协议对招标方开放9.产品质保期1年。 10. IC卡预付费控制系统应保证可连续运行十年以上。(除非不可抗力因数外)

3.2防盗/防欠费IC卡预付费控制箱功能要求配套监控软件和远传模块,实现数据自动远程传输:供方和用户可以随时通过网络查询、下载实时流量、密度、压力、温度、汽费余额等信息;当意外停电及汽费余额低于设定值时能够以短信的形式通知供需双方。3.2.1显示功能软件平台全中文界面显示,显示内容主要包括:瞬时流量、累计流量、已用量、剩余金额、单价、压力、温度、差压/频率、密度、瞬时热量、累积热量、开箱报警、断电报警、阀门状态等。3.2.2 提示功能每次刷卡充值提示当次充值金额,IC卡预付费控制终端就地显示总余额;当剩余汽量为零或者小于信誉度,IC卡使用错误时(IC卡功能与进行的操作不相符时)报警指示,液晶屏显示相关提示信息,操作无效。3.2.3 阀门功能把IC卡金额就地或者远程充值刷进IC卡预付费控制终端后,阀门自动开启。当当剩余汽量为零或者小于信誉度时,阀门自动关闭;即时可根据实际情况,远程后台切换手动控制阀门。

3.2.4 流量下限补足功能当用户实际流量低于最小限定值(流量计下限)时,自动按照协议下限流量计量收费。当用户实际流量恢复正常时,自动按照实际流量计量收费。3.2.5 断电保护功能无论何种原因造成外部电源中断时,数据可保存2年。3.2.6 数据恢复功能IC卡预付费控制终端意外损坏情况下,内部数据(主要是用户充值余量)可恢复,同时已经把数据上传至软件服务平台,可查询损坏前的数据记录,有效避免双方纠纷的产生。3.2.7扩展功能流量积算仪能够与任意流量传感器兼容使用,以及IC卡预付费控制终端与任何电动阀兼容使用,方便将来更换。3.2.8 报警功能①根据设置,可以在汽费余额小于某个数值时报警;并显示余额不足,请充值等字样,并可发送通知短信到客户手机,当出现压力,温度超高限时报警。②当汽费余额为零时,电动阀无动作或动作不到位时报警;
③电动阀异常打开时报警,报警方式:控制器支持现场报警或采用无线方式(GPRS/CDMA)在上位PC机上报警。④预付费监控箱开门后在上位监控计算机提示。⑤市电(AC220V)中断后在上位监控计算机提示。3.2.9 阀门控制采用模拟输出控制方式(DC 4-20mA)或开关控制模式(AC220V)。3.2.10 户外安装用仪表控制箱且能够防雨淋,防尘,防雷电等。3.2.11 一表一卡,不能互换,卡与IC卡预付费控制终端不匹配,提示非本仪表卡,保证系统的安全性。3.2.12通讯参数灵活设置:预付费控制器通讯地址、波特率可根据需要设定(地址范围:  1-255,波特率:2400,4800,9600,19200,可选择奇偶或无校验)。3.2.13根据现场情况,系统配置自愈式防雷电、防浪涌模块。3.2.14不间断电源断电后保证设备运行不低于12小时。在工作电源故障时,在报警的同时系统应能自动,切换至不间断电源供电,并不影响机柜内其它模件的正常工作,并把断电信号状态发送至软件监控平台。3.2.15市电断后,延时1小时发出关闭电动球阀(或电动蝶阀/截止阀)信号。3.3.16留有GPRS/CDMA无线数传模块(DTU)接口本技术规范采用的无线通讯设备利用2G移动/联通网络作为承载网络实现数据的远程无线传输,将远程控制站与中心控制系统连接起来,用于将蒸汽计量的数据远传至蒸汽计量监控系统,实现工业以太网网络设备之间的远程互访。采用RS485接口,与其后补偿器通讯,将采集的信号传送到中心控制系统,实现机器对机器基于标准TCP/IP协议的数据通信。本工程需要配备GPRS/CDMA手机数据卡,不低于100M/月,数据手机卡由投标方提出具体要求,由招标方负责在通讯公司办理。

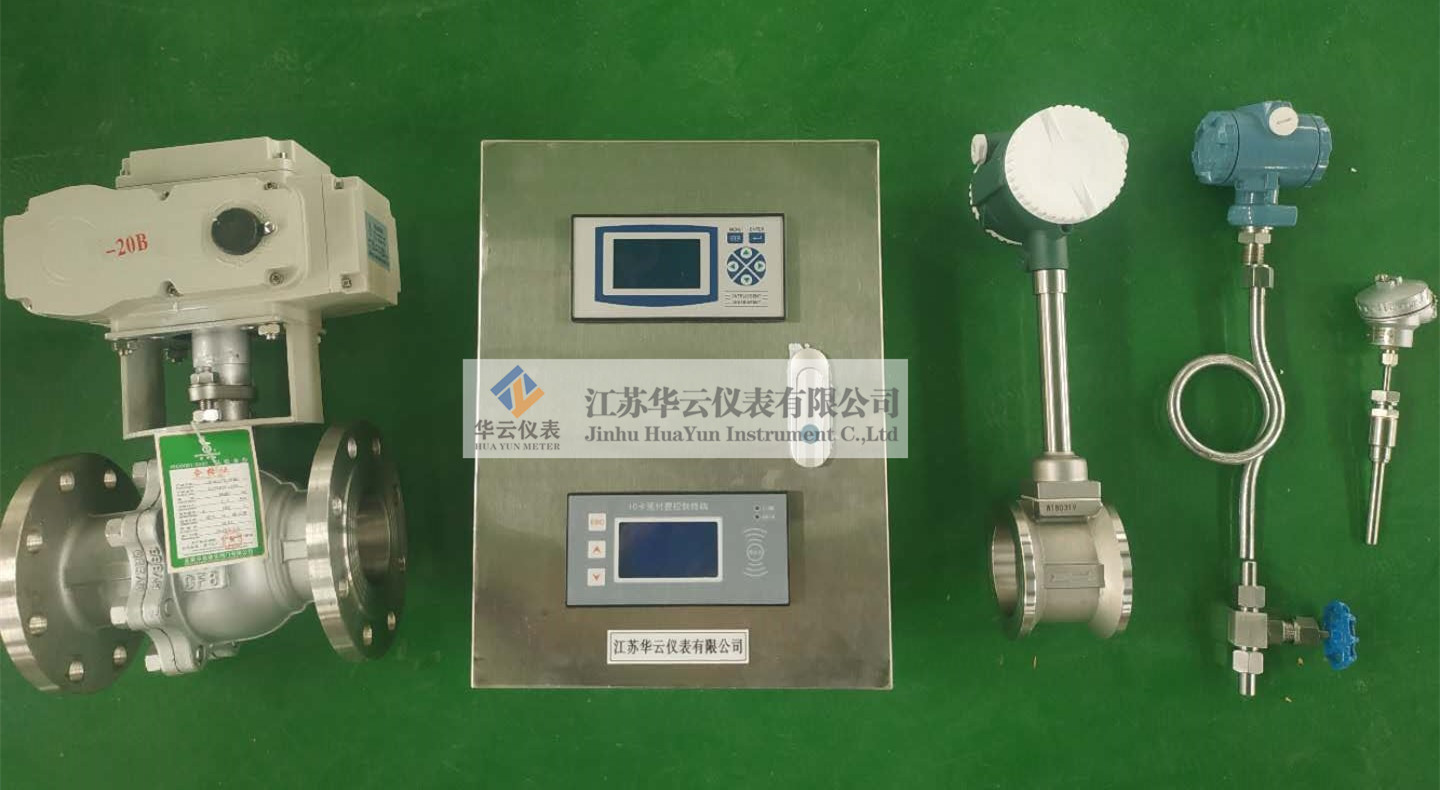

蒸汽预付费IC卡控制器

3.3 蒸汽流量积算仪技术要求   3.3.1基本形式以微处理器为基础,功能齐全,具有通讯能力,能与各种流量变送器、传感器配合进行蒸汽流量测量,具有良好的电磁兼容性和可靠性。①可提供变送器+24V DC、+12V DC供电电源(有短路保护功能)。②可提累积量,瞬时量,温度,压力等的上下限报警功能。③简单的容错功能:温度、压力/密度补偿测量信号异常时,用对应的手动设定值进行补偿运算。④具有仪表时钟和定时自动抄表功能、自诊断功能使仪表更易使用和维护。⑤密码设定可防止未经授权的人员改变已设定的数据,可记录每次参数修改情况,并确保该记录不被删除。 ⑥仪表内部不设任何电位器、编码开关等可调器件。 ⑦确保仪表通电运行正常,断电数据不丢失。断电数据保护不用后备电池,保护时间2年。⑧能与上位计算机进行数据通讯,组成能源计量网络系统。  ⑨除常规的温度补偿、压力补偿、密度补偿、温度压力补偿外,还可对流量系数非线性进行补偿以及差压式流量计流束膨胀系数进行补偿。3.3.2 输入信号流量积算仪在无需变更硬件的前提下,应能接受以下几种信号:①测定流量输入信号:差压或线性流量信号(4-20mA DC或0-10mA DC)、频率流量信号(f):1-10,000Hz ;②测定压力/温度输入信号:压力或温度变送器模拟信号(4-20mA DC或0-10mA DC)。 ③测定温度输入信号:热电阻Pt100

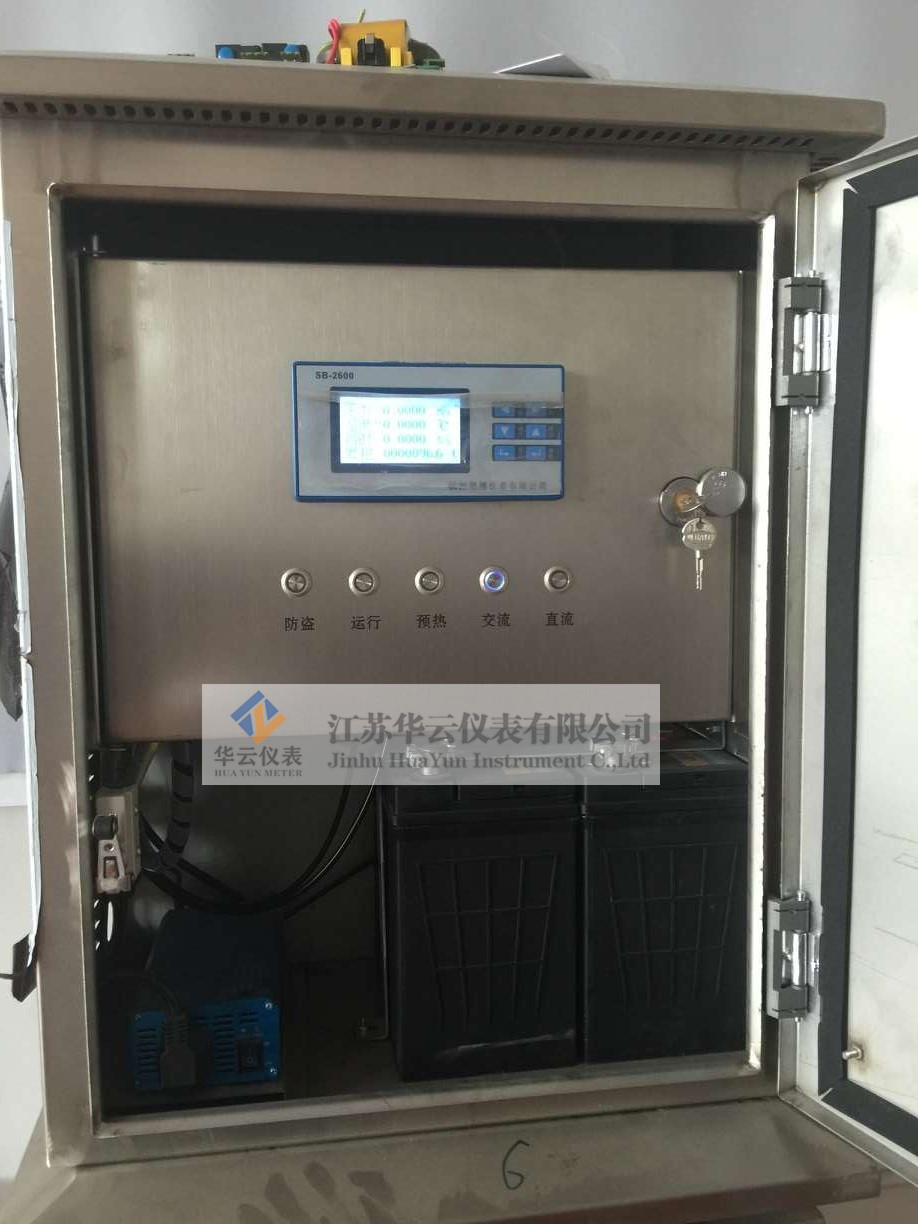

蒸汽IC预付费控制箱

4 蒸汽 IC卡预付费智能计量控制系统技术要求
4.1 总的技术要求
4.1.1 IC卡预付费智能计量控制系统包含热网远传监控系统收费管理系统。远程抄表和收费系统的数据留有接口,用以数据传输。热网远传监控系统具备传送防盗控制箱上所有参数,即充值记录,瞬时流量、温度、压力、累积流量、差压、频率、停电次数、停电累计、剩余流量、剩余金额、阀门开度、仪表箱状态等功能,同时具备远程充值(用户可以方便的在控制中心充值费用)、修改以及调节阀门开度的功能,界面为整体管网组态界面。
4.1.2采用非触式射频IC卡,并配套高强度加密算法,可对现场仪表实行IC卡预付费管理,实现先交费后用蒸汽。实现一卡一表,一卡一密,IC卡应具有良好的安全性和可靠性。通过IC卡实现先购汽后用汽功能。每一用户均可设置多级报警汽量,到达报警汽量后可产生声光报警,及时提示用户购汽。
4.1.3当表内有余额的情况下,仪表正常运行,表内余额为零时,电动执行器自动关闭阀门,用户到财务部门(或银行)对IC卡充值后,再对刷卡器刷卡,方能恢复用汽,用户和管理者可直接读取使用者的运行参数,具有防盗的功能。
4.1.4 热网远传监控系统具有与电厂DCS系统通讯的开放接口,如TCP/IP、RS485等。热网远传监控系统应开放所有参数提供给DCS作为后台监控数据来源。投标方负责配合DCS厂家完成热网系统的组态。
4.1.5 IC卡预付费智能计量控制系统的服务器应安装在机柜里面,机柜尺寸2200x800x600(长×宽×深)。机柜的前后门应有永久牢固的标牌;机柜应有足够的强度能经受住搬运、安装产生的所有应力,保证不变形;机柜(门)的钢板厚度不小于2.5mm;机柜内的支撑件应有足够的强度,保证不变形,并预留充足的空间,使招标方能方便地接线、汇线和布线;所有接线端子柜应合理配置电缆布线空间,确保所有电缆接线完成后柜内仍留有15%的富余空间。

4.2 蒸汽IC卡预预付费系统基本功能
4.2.1可通过GPRS/CDMA等传输方式将各用户仪表工况数据、仪表参数、购汽量等参数上传至中心服务器,并可通过电脑或手机实时查询。
4.2.2具备实时数据及曲线查询功能,具备日报、月报、年报等常规统计报表功能,并可根据招标方要求开发生成其它报表。
4.2.3根据设定的用户开户量及供汽压力等定值,可通过电动阀门控制其运行在一定的范围之内,实现流量、压力的负荷调整功能。便于热用户负荷统筹和管理。汽费余额不足,达到停汽设定值后电动阀门自动关闭,并发送相关报警信号。
4.2.4 报警功能
①非法开箱时系统会自动通过手机短信和上位机系统进行声光报警,关闭阀门。并将开箱时间及时上传上位机。
②断电后系统自动双向短信和上位机报警。同时内置UPS电源继续供电,做到断电后计量不间断。
③电动阀门开度报警,在阀门全关或者全开时,上位机系统自动报警,及时了解阀门状态防止出现异常状态。
④仪表参数报警,仪表的各项参数(例如:仪表系数、压变量程、温度量程、补偿方式)如果有改动系统会自动记录修改时间切不可清除(黑匣子功能)。
⑤当蒸汽温度大于正常用汽的最低温度(即用户明显在用汽)而瞬时流量为零时报警。
⑥蒸汽密度低于常用的密度范围报警。
⑦日用汽量低于设定汽量报警。
⑧另外系统各项报警能通过客户端电脑确定是否投运,以便特殊情况下切除不必要的报警信号。
4.2.5防盗功能
具有开箱、断电等基本防盗功能,非法开箱后的开关量信号应能够通过网络传送至系统服务器且关闭阀门,并随时可通过系统进行浏览查看。只能通过无线遥控解锁才能开箱。
4.2.6可扩展功能
系统硬件、软件配备具备良好的可扩展性,投运后,针对在监控画面、统计报表以及智能管理等方面提出的新的要求,可通过软、硬件升级来实现,达到功能扩展的要求。
4.2.7热网监控中心同时具备远程控制阀门,远程充值等一系列功能。
4.2.8充值软件具备各级管理制约功能,历史数据记录和报表功能,充值、记录保存要求有高度保密性、可靠性。并且具备远程网络联网充值功能 。

蒸汽预付费流量计
4.3热网数据远传监控系统技术要求
 4.3.1 监控计算机
监控计算机主机要求采用高性能工控机,以上工业控制级 CPU 2.6G;内存:4G以上;硬盘:1T  7200转硬盘,256M显卡,声卡,键盘和光电鼠标,以太网端口至少需要配备1个百兆带宽。4组以上USB2.0接口,各配一套多媒体,包含微软的正版操作系统和办公软件及杀毒(企业级防护的正版软件)等常用软件。
LCD为23英寸宽屏Dell液晶显示器,分辨率不低于1920×1080。
4.3.2上位机/读卡软件(含读卡器等整套设备)
IC卡的发行由发卡机和IC卡发行管理软件来实现,开放读写卡接口,方便日后进行读写操作,操作在控制中心电脑上完成。
