科里奥利质量流量计

文章日期:2017-10-17|阅读数:



厂家价格:

价格 ¥ 7600.00~35000.00
起批量 ≥1
厂家型号:
加工定制 品牌 华云 型号 CX-CMFI
类型 质量流量计 测量范围 0-550T/H(m3/h) 精度等级 ±0.2%
公称通径 DN1-DN150(mm) 适用介质 液体 气体 工作压力 0-30(MPa)
工作温度 -60~+200(℃) 显示 瞬时+累积+密度+温度 输出信号 4-20mA
防护等级 IP67 带防爆

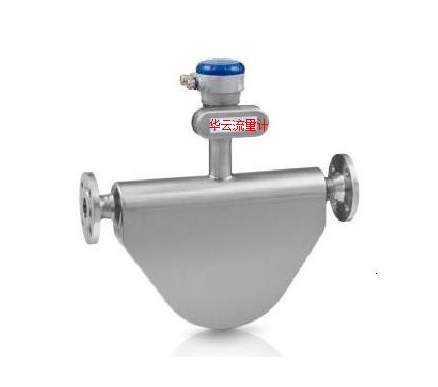

科里奥利质量流量计
CX-CMFI 科里奥利质量流量计

概述

科里奥利力质量流量计是一种先进的高精度质量流量测量仪表。由于其优异的性能,使其测量准确度高,对流体状态要求低,压力损失小。多种规格的仪表都可以直接获得被测量液体或浆液的质量流量、体积流量、密度、温度,无需人工计算或估算。

即使在恶劣的工作环境下也能表现出优异的性能。其内部没有活动部件,不需复杂的安装,对工况条件也没有苛刻的要求。每台传感器都由不锈钢材料制造,变送器的多种输出能满足您的各种需要。

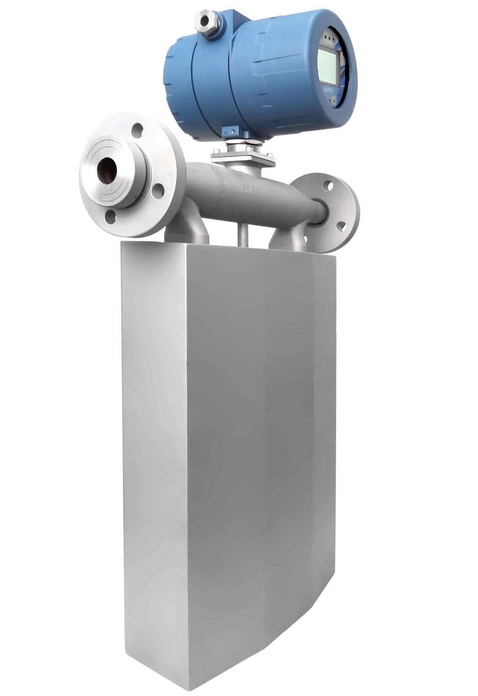

 科里奥利质量流量计

测量原理

质量流量计的结构是双弯管结构,其测量原理是通过测量作用于双弯管上的科里奥利力(简称科氏力)来检测管道中的质量流量。

当满足两个条件:(1)双弯管以一定的频率振动,(2)管道中有流体流动时,就会产生一种新的力——科氏力,这个力是由管道振动和管道流体流动合成产生的附加力,这个力在弯管上产生了扭矩,使得弯管对称其中心线发生扭转。通过在弯管两侧的位移传感器检测其电信号,再对电信号进行处理,直接得出质量流量。

 科里奥利质量流量计

产品技术参数

技术指标参数表(表一)

指标名称

技术参数

质量流量测量准确度

±[0.2% +(零点稳定度/瞬时质量流量×100%)]

质量流量测量重复性

±(1/2)×[0.2% +(零点稳定度/瞬时质量流量×100%)]

密度测量范围

0.2 g/cm3~3.5g/cm3

密度测量准确度

±0.002g/cm3

温度测量范围

-60℃~+200℃

温度测量准确度

±1℃

电流输出

4mA~20mA

频率输出

0Hz~10kHz

批控继电器触点容量

24V/0.1A

批控继电器触点形式

常开(用户订货时说明,可改为常闭)



工作环境参数表(表二)

名  称

参  数

流体介质温度

-40℃~+200℃

工作环境温度

0℃~+40℃

工作环境湿度

≤90% RH,非冷凝

大气压力

86kPa~106kPa

变送器供电要求

本安型电源电压: AC(220±10%)V,(50±5%)Hz

复合型电源电压: (24±10%)V

整机功率

<15W

 规格型号及基本参数表(表三)

规格型号

公称通径

(mm)

流量范围

(t/h)

计量范围

(t/h)

工作压力上限

(MPa)

零点稳定度

(t)

流速因子

(h m/t s)

DN1

1

0~0.04

0.004~0.04

30.0

0.000008

353.7

DN3

3

0~0.35

0.035~0.35

30.0

0.000067

39.3

DN6

6

0~0.7

0.07~0.7

30.0

0.00016

19.65

DN10

10

0~1.2

0.12~1.2

30.0

0.0002

4.912

DN15

15

0~6.4

0.64~6.4

4.0

0.0011

2.183

DN25

25

0~16

1.6~16

4.0

0.002

0.902

DN40

40

0~40

4~40

4.0

0.003

0.334

DN50

50

0~65

6.5~65

4.0

0.006

0.197

DN80

80

0~160

16~160

2.5

0.01

0.0873

DN100

100

0~250

25~250

2.5

0.015

0.0544
