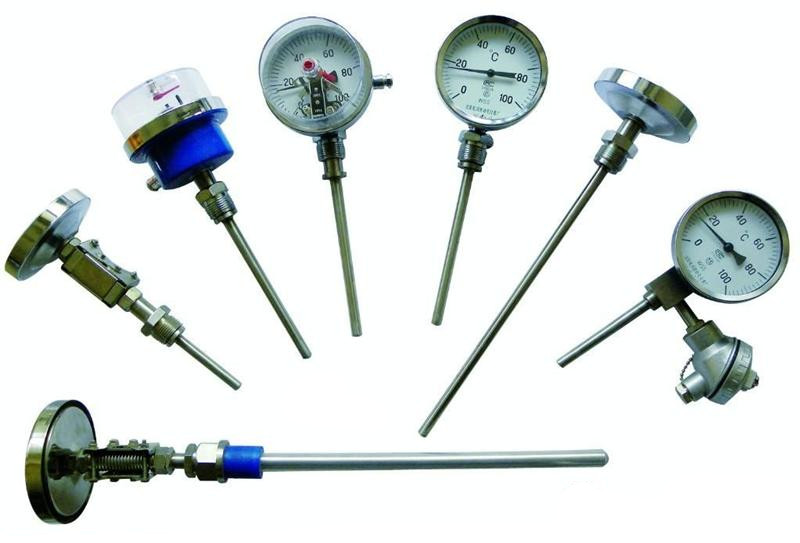

双金属温度计
工作原理
WSS系列双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值。
技术参数
执行标准
JB/T8803-1998 GB3836-83
其他参数
标度盘公称直径：60，100，150
精度等级：（1.0），1.5
热响应时间：≤40S
防护等级：IP55
角度调整误差：角度调整误差应不超过其量程的1.0%
回差：双金属温度计回差应不大于基本误差限的值
重复性：双金属温度计重复性极限范围应不大于基本误差限值的1/2
测温范围
|
测量范围℃
|
适用范围
|
|
|
工业、商业
|
实验室、小型
|
|
|
-80～+40
|
√
|
√
|
|
-40～+80
|
√
|
√
|
|
0～50
|
√
|
√
|
|
0～100
|
√
|
√
|
|
0～150
|
√
|
√
|
|
0～200
|
√
|
√
|
|
0～300
|
√
|
√
|
|
0～400
|
√
|
√
|
|
0～500
|
√
|
√
|
正常工作天气条件
|
工作场所
|
温度℃
|
相对湿度%
|
|
掩蔽场所
|
-25～+55
|
5～100
|
|
户外场所
|
-40～+85
|
5～100
|
外形及尺寸
|
形式
|
A
|
B
|
C
|
E
|
L
|
d
|
|
轴向型
|
65
|
23
|
73
|
–
|
75
100 150 200 300 400 500 750 1000 |
Φ6
Φ8 Φ10 |
|
105
|
23
|
73
|
–
|
|||
|
155
|
23
|
73
|
–
|
|||
|
径向型
|
65
|
50
|
110
|
34
|
||
|
105
|
50
|
110
|
34
|
|||
|
105
|
50
|
110
|
34
|
|||
|
135°向型
|
105
|
23
|
85
|
–
|
||
|
155
|
23
|
85
|
–
|
|||
|
万向型
|
105
|
23
|
178
|
120
|
||
|
155
|
23
|
178
|
120
|
安装固定形式
可动外螺纹管接头
|
||||||||||||||||||||||||
| 可动内螺纹管接头 | ||||||||||||||||||||||||
|
||||||||||||||||||||||||
| 固定螺纹管接头 | ||||||||||||||||||||||||
|
||||||||||||||||||||||||
| 卡套螺纹接头 | ||||||||||||||||||||||||
|
卡套法兰接头
|
D
|
D0
|
D1
|
SW
|
d0
|
d
|
|
Φ60
|
Φ42
|
Φ24
|
Φ22
|
Φ9
|
Φ8 Φ10
|
固定法兰
|
D
|
D1
|
D2
|
H
|
d0
|
d
|
|
Φ105
|
Φ75
|
Φ55
|
Φ16
|
Φ14
|
Φ8
Φ10 |
备注：可提供ANSI、JB、HG等标准法兰。
WSS系列双金属温度计选型编码：
|
|
|
||||||||||||
| 系列号 | WSS | 双金属温度计 | |||||||||||
| 表盘公称直径 | -3 | Φ60 | |||||||||||
| -4 | Φ100 | ||||||||||||
| -5 | Φ150 | ||||||||||||
| 表盘形式 | 0 | 轴向（直型） | |||||||||||
| 1 | 径向（角型） | ||||||||||||
| 2 | 135°向（钝角型） | ||||||||||||
| 8 | 万向（可调角型） | ||||||||||||
| 安装固定形式 | 0 | 无固定装置 | |||||||||||
| 1 | 可动外螺纹 | ||||||||||||
| 2 | 可动内螺纹 | ||||||||||||
| 3 | 固定螺纹 | ||||||||||||
| 4 | 固定法兰 | ||||||||||||
| 5 | 卡套螺纹 | ||||||||||||
| 6 | 卡套法兰 | ||||||||||||
| 保护形式 | – | 普通型 | |||||||||||
| W | 防护型 | ||||||||||||
| F | 防腐型 | ||||||||||||
型号及规格
轴向型双金属温度计
|
型号
|
测温范围
|
精度等级
|
保护管材料
|
规格
|
安装固定形式
|
|
|
D
|
L
|
|||||
|
WSS-330
|
-80～+40
-40～+80 0～50 0～100 0～150 0～200 0～300 |
1.5
|
1Cr18Ni9Ti
304 316 316L 哈氏C-276 |
Φ60
|
75
100 150 200 300 400 500 750 1000 |
无固定装置
|
|
WSS-440
|
Φ100
|
|||||
|
WSS-500
|
Φ150
|
|||||
|
WSS-301
|
Φ60
|
可动外螺纹
|
||||
|
WSS-401
|
Φ100
|
|||||
|
WSS-501
|
Φ150
|
|||||
|
WSS-302
|
Φ60
|
可动内螺纹
|
||||
|
WSS-402
|
Φ100
|
|||||
|
WSS-502
|
Φ150
|
|||||
|
WSS-303
|
Φ60
|
固定螺纹
|
||||
|
WSS-403
|
Φ100
|
|||||
|
WSS-503
|
Φ150
|
|||||
|
WSS-304
|
Φ60
|
固定法兰
|
||||
|
WSS-404
|
Φ100
|
|||||
|
WSS-504
|
Φ150
|
|||||
|
WSS-305
|
Φ60
|
卡套螺纹
|
||||
|
WSS-405
|
Φ100
|
|||||
|
WSS-505
|
Φ150
|
|||||
|
WSS-306
|
Φ60
|
|||||
|
WSS-406
|
Φ100
|
卡套法兰
|
||||
|
WSS-506
|
Φ150
|
|||||
径向型双金属温度计
|
型号
|
测温范围
|
精度等级
|
保护管材料
|
规格
|
安装固定形式
|
|
|
D
|
L
|
|||||
|
WSS-310
|
-80～+40
-40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 |
1.5
|
1Cr18Ni9Ti
304 316 316L 哈氏C-276 |
Φ60
|
75
100 150 200 300 400 500 750 1000 |
无固定装置
|
|
WSS-410
|
Φ100
|
|||||
|
WSS-510
|
Φ150
|
|||||
|
WSS-311
|
Φ60
|
可动外螺纹
|
||||
|
WSS-411
|
Φ100
|
|||||
|
WSS-511
|
Φ150
|
|||||
|
WSS-312
|
Φ60
|
可动内螺纹
|
||||
|
WSS-412
|
Φ100
|
|||||
|
WSS-512
|
Φ150
|
|||||
|
WSS-313
|
Φ60
|
固定螺纹
|
||||
|
WSS-413
|
Φ100
|
|||||
|
WSS-513
|
Φ150
|
|||||
|
WSS-314
|
Φ60
|
固定法兰
|
||||
|
WSS-414
|
Φ100
|
|||||
|
WSS-514
|
Φ150
|
|||||
|
WSS-315
|
Φ60
|
卡套螺纹
|
||||
|
WSS-415
|
Φ100
|
|||||
|
WSS-515
|
Φ150
|
|||||
|
WSS-316
|
Φ60
|
|||||
|
WSS-416
|
Φ100
|
卡套法兰
|
||||
|
WSS-516
|
Φ150
|
|||||
135°向型双金属温度计
|
型号
|
测温范围
|
精度等级
|
保护管材料
|
规格
|
安装固定形式
|
|
|
D
|
L
|
|||||
|
WSS-420
|
-80～+40
-40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 |
1.5
|
1Cr18Ni9Ti
304 316 316L 哈氏C-276 |
Φ100
|
75
100 150 200 300 400 500 750 1000 |
无固定装置
|
|
WSS-520
|
Φ150
|
|||||
|
WSS-421
|
Φ100
|
可动外螺纹
|
||||
|
WSS-521
|
Φ150
|
|||||
|
WSS-422
|
Φ100
|
可动内螺纹
|
||||
|
WSS-522
|
Φ150
|
|||||
|
WSS-423
|
Φ100
|
固定螺纹
|
||||
|
WSS-523
|
Φ150
|
|||||
|
WSS-424
|
Φ100
|
固定法兰
|
||||
|
WSS-524
|
Φ150
|
|||||
|
WSS-425
|
Φ100
|
卡套螺纹
|
||||
|
WSS-525
|
Φ150
|
|||||
|
WSS-426
|
Φ100
|
卡套法兰
|
||||
|
WSS-526
|
Φ150
|
|||||
万向型双金属温度计
|
型号
|
测温范围
|
精度等级
|
保护管材料
|
规格
|
安装固定形式
|
|
|
D
|
L
|
|||||
|
WSS-480
|
-80～+40
-40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 |
1.5
|
1Cr18Ni9Ti
304 316 316L 哈氏C-276 |
Φ100
|
75
100 150 200 300 400 500 750 1000 |
无固定装置
|
|
WSS-580
|
Φ150
|
|||||
|
WSS-481
|
Φ100
|
可动外螺纹
|
||||
|
WSS-581
|
Φ150
|
|||||
|
WSS-482
|
Φ100
|
可动内螺纹
|
||||
|
WSS-582
|
Φ150
|
|||||
|
WSS-483
|
Φ100
|
固定螺纹
|
||||
|
WSS-583
|
Φ150
|
|||||
|
WSS-484
|
Φ100
|
固定法兰
|
||||
|
WSS-584
|
Φ150
|
|||||
|
WSS-485
|
Φ100
|
卡套螺纹
|
||||
|
WSS-585
|
Φ150
|
|||||
|
WSS-486
|
Φ100
|
卡套法兰
|
||||
|
WSS-586
|
Φ150
|
|||||
备注：
选型须知：请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。选型举例：万向型双金属温度计，表盘直径Φ100，测温范围0～400℃，1.5级，活动外螺纹M27×2，长度450mm WSS-481， 0～400℃，L=450， M27×2，1.5级.
选型须知：请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。选型举例：万向型双金属温度计，表盘直径Φ100，测温范围0～400℃，1.5级，活动外螺纹M27×2，长度450mm WSS-481， 0～400℃，L=450， M27×2，1.5级.
