DN10涡轮流量传感器

  在目前 DN10 的涡轮流量传感器叶轮叶片的基础上，从其叶根部做前切角处理，处理方式为从叶片底端一直切到叶片的顶端中间的位置。做切角处理前后的叶轮分别见图 4-1。

图 4-1DN10 叶轮做切角处理前后对比图

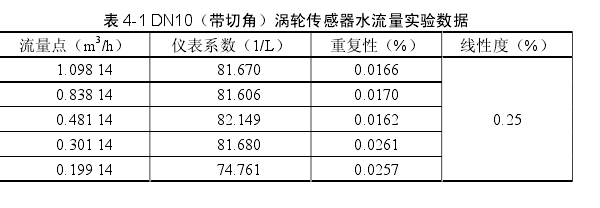

  对改变叶轮形状的 DN10 的涡轮流量传感器在天津大学流量检测技术实验室的#1 水流量标准装置上进行实验，如图4-2 所示，实验数据见表 4-1。

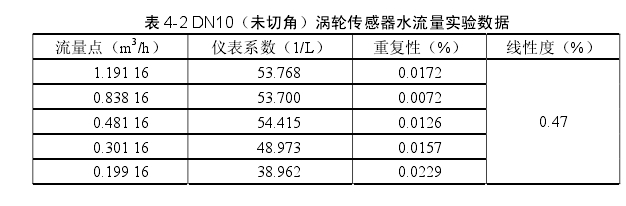

  为了与改变叶轮叶片形状前的涡轮流量传感器的测量特性做对比，将未改变叶轮叶片形状的涡轮流量传感器也在天津大学流量检测技术实验室的#1 水流量标准装置上进行实验。其水实验数据见表 4-2。

  如表 4-1 和表 4-2 可见，通过对比叶轮叶片改变前后涡轮流量传感器水流量实验数据，可以看到对叶轮叶片做前切角改变后，测量线性度有明显改善，从原来的 0.47%提高到 0.25%。
