涡轮流量计与数字回路调节器不配套的解决方法

   我厂二联合车间LWGY型涡轮流量计和C6D0数字回路调节器,因原设计选型失误,造成不能配套使用,影响正常生产。经对该流量计进行了改进,获得了较好的效果。

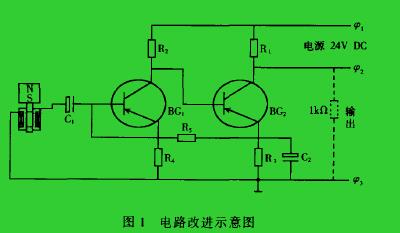

   LWGY型涡轮流量计是一种速度式流量计,流量计中前置放大器的工作原理如图1。感应线圈两端感生出电脉冲信号,由BG,、Bq两级放大后输出波形为方波,频率0一12kHz,峰值电压6.8V左右。配套的数字回路调节器C6D0(美国SMAR公司制造),其数字输人端只能接收。一10kHz、峰值电压sv左右的脉冲信号,这样,CD6(刃的输人范围就比流量计的输出范围小,导致两者的阻抗不匹配。经过系统分析计算后,,在输出端加一个Ikn电阻(图1中虚线所示)。经现场实测,输出波形仍为方波,频率在0一10kHz范围内,峰值电压SV左右,这样,涡轮变送器输出信号降到数字回路调节器可以接收的脉冲信号。两台仪表就能正常工作了。技术改进后,经过近两年的运行,测量灵敏、准确,及时反映了生产工艺过程的数据,为安全生产提供了可靠的保证。本次—沪.24VDCBC,R,B仪R,三三CZ图1电路改进示意图共改进9台仪表,避免了购置新的仪表,节约投资7万多元。
