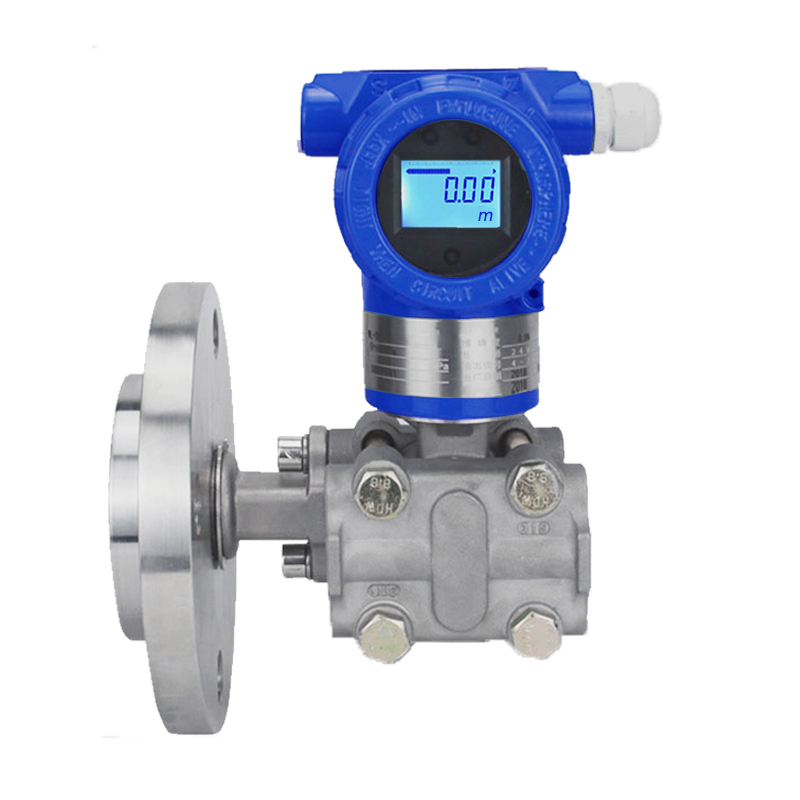

单/双法兰液位计
适用介质: 液体、气体、水、油
不适用介质: 其它
产品简介: 3051型法兰式液位变送器是我公司引进国外先进技术和设备生产的新型变送器，关键原材料，元器件和零部件均源自进口，整机经过严格组装和测试，该法兰式液位变送器具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内流行，并被广泛使用的两种变送器(罗斯蒙特3051与横河EJA)的结构优点，让使用者有耳目一新的感觉，同时与传统的系列产品在安装上可直接替换，有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，法兰式液位变送器除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。
- 工作原理
- 产品特点
- 技术参数
单双法兰式差压变送器由差压变送器、毛细管和带密封隔膜的法兰组成。密封隔膜的作用是防止管道中的介质直接进入差压变送器，它与变送器之间是靠注满液体(一般采用硅油)的毛细管连接起来的，当膜片受压后产生微小变形，变形位移或频率通过毛细管的液体传递给变送器，由变送器处理后转换成输出信号。
被测介质的两种压力通入高、低两压力室，作用在6元件(即敏感元件)的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。测量膜片与两侧绝缘片上的电极各组成一个电容器。当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。
模拟性特点
1、精度高;
2、量程、零点外部连续可调
3、稳定性能好;
4、二线制;
5、阻尼可调、耐高压;
6、固体传感器设计;
7、无机械可动部件、维修量少;
8、全系列统一结构、互换性强;
9、接触介质的膜片材料可选;
10、单边抗高压强;
11、低压浇铸铝合金壳体。
智能型特点
1、超级的测量性能，用于压力、差压、液位、流量测量;
2、精度:±0.075%FS
3、全性能:±0.25%FS;
4、稳定性:0.25%/年;
5、量程比:100:1;
6、测量速率:0.2s;
7、过程连接与其它产品兼容，实现低误差测量;
8、标准4-20mA，带有基于HART协议的数字信号，远程操控;
9、支持向现场总线与基于现场控制的技术的升级。
测量性能：用于压力、差压、液位测量
精度：±0.075%FS
全性能：±0.25%FS
稳定性：0.25%/年
量程比：100:1
测量速率：0.2s
过程连接与其它产品兼容：实现低误差测量
输出电压：标准4-20mA，带有基于 HART 协议的数字信号
