多参量差压变送器


智能多参量变送器集差压变送器、温度采集、压力采集、流量积算于一体的新型变送器,可就地显示工作压力、温度、瞬时、累积流量。并可对气体、蒸汽进行自动温度压力补偿,实现了现场显示标况流量、质量流量的功能。并可以使用干电池工作,可以与差压类流量计直接配套使用。

智能多参量差压变送器
一、主要特点
液晶点阵汉字显示,直观方便,操作简洁明了;
配备非接触磁性数据设定,无需开盖,安全方便。
可配接多种差压类流量传感器(如孔板、V型锥、阿牛巴、弯管等差压类传感器);
带温度/压力传感器接口, 互换性强。可配接Pt100或Pt1000,压力可接表压或绝压传感器,并可分段修正;(选配)
测量介质广泛,可测量蒸汽、液体、一般气体等;
具有卓越的非线性修正功能,大大提高仪表的线性;
量程比1:100(特殊要求可1:200);
带全功能HART协议,可以远程参数设置和调试;(选配)
转换器可输出频率脉冲、4~20mA模拟信号,并具有RS485接口,可直接与微机联网,传输距离可达1.2km;(选配)
语言可共选择,有中英文两种模式;
参数设置方便,可永久保存,并可保存最长达三年的历史数据;
超低功耗,一节干电池全性能工作可维持至少3年;
工作模式可自动切换,电池供电、两线制;
具有自检功能,有丰富的自检信息,方便用户检修和调试;
具有独立密码设置,防盗功能可靠,参数、总量清零和校准可设置不同级别的密码,方便用户管理;
显示单位可选择,可自定义;

二、电气性能指标
1.工作电源:
A.外电源:+24VDC±15%,纹波<5%,适用于4~20mA输出、脉冲输出、报警输出、RS-485等;
B.内电源:1组3.6V锂电池(ER26500),当电压低于3.0V时,出现欠压指示。
2.整机功耗:
A.外电源:<2W;
B.内电源:平均功耗1mW,可连续使用两年以上。
3.脉冲输出方式:
工况脉冲信号,直接将流量传感器检测的工况脉冲信号经光耦隔离放大输出,高电平≥20V,低电平≤1V;
 定标脉冲信号,与IC卡阀门控制器配套,高电平幅度≥2.8V,低电平幅度≤0.2V,单位脉冲代表体积量可设定范围:0.001m3~100m3。单选择该值时必须注意:定标脉 冲信号频率应≤900Hz。
定标脉冲信号,经光耦隔离放大输出,高电平≥20V,低电平≤1V。
4. RS-485通信(光电隔离),可实现以下功能:
A.采用RS-485接口,可直接与上位机或二次表联网,远传显示介质的温度、压力和经温度、压力补偿后的标准体积流量和标准体积总量;
B.由RS-485接口与HW-Ⅰ数据采集器配套,可组成电话网络通信系统,一台数据采集器可带15台流量计;
C.由RS-485接口与HW-Ⅱ数据采集器配套,可组成宽带网络通信系统,由INTERNET传输数据,一台数据采集器可带8台流量计。
5. 4~20mA标准电流信号(光电隔离,HART通讯)
与标准体积流量成正比,4mA对应0 m3/h, 20 mA对应最大标准体积流量(该值可在一级菜单中进行设置),制式:两线制或三线制,流量计可根据所插电流模块自动识别,并正确输出。

扩展功能
型号
描述

HY-DPHZ-RHI
汉字显示,带脉冲输出,RS485通讯,带HART协议,带4-20ma电流输出

HY-DPHZ-RI
汉字显示,带脉冲输出,RS485通讯,带4-20ma电流输出

HY-DPHZ-HI
汉字显示,带脉冲输出,带HART协议,带4-20ma电流输出

可选配件
名称
备注

防爆壳体
BP42三和壳体

锂电池
ER26500

技术参数
测量范围:最小0-25pa,最大0-3.5Mpa
静压:4Mpa  14Mpa
精度:0.1%
环境条件:温度-20~50℃,湿度小于85%;
隔离膜片材质:316L不锈钢、哈氏合金、钽可选;
防护等级:IP65
防爆等级:ExIIdCT4(不含乙炔)
输出信号:二线制4~20ma,带HART通讯,最大负载500Ω
供电电源:外电源18~30V DC
内电源:一节3.6V锂亚电池,可工作2-3年;当电压低于3.0V时,出现欠压指示。
抗射频干扰:能承受电磁干扰流量为频率30KHZ~200MHZ;干扰强度:1V/mm的射频干扰
温度影响:使用环境如偏离20±20℃时须考虑温度
附加误差K:量程大于1Mpa K为0.3%/10℃(0.15/10℃);
振动影响:能在振动频率2~25HZ,位移幅值±1.6mm及频率25~100HZ;
加速度幅值±40m/s的环境中使用
电源影响:小于全量程的0.005%V
负载影响:小于全量程0.01%/100Ω

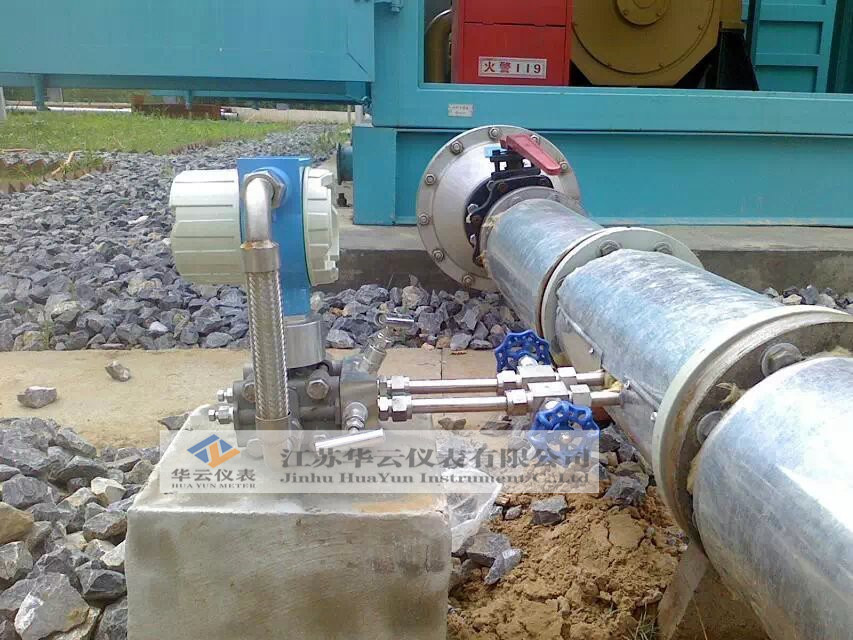

智能多参量差压变送器测量天然气
