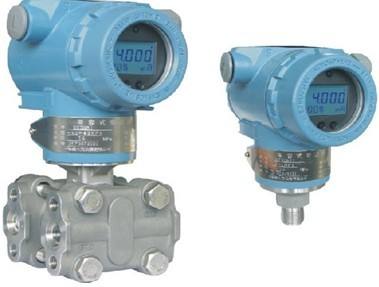

压力变送器

文章日期:2017-06-28|阅读数:



一、2088型扩散硅压力变送器主要技术指标:
供电电压:12~36VDC(一般24VDC)
输出信号:负载电阻:0~750Ω(一般采用250Ω,见负载特性图)
精度:±0.5%FS,可选±0.25%FS
两线制工作方式:4~20mA 两线制 或 1~5V、0~5V、0~10V、1~10V 三线制
线性化处理,线性化精度优于0.25%FS;
采用316L不锈钢隔离膜片,抗腐蚀性强;
稳定性:年漂移量≤0.25%FS;
测量范围大:0~5kPa及以上;负量程可以定制
按传感器满量程标定。现场使用,无需标准源可修改变送器量程(通过液晶显示模块按键调节);
可进行温度补偿,-20~70℃整机精度优于 0.5%(加传感器);
在没有液晶显示模块的情况下,通过主板按键“S”和“Z”也可实现PV 清零和有源量程修正;
具有小信号切除及清零功能;
工作温度:-25~80℃
防护等级:IP67
环境温度影响:0.15%FS/10K
防爆等级:a. 本安型iaⅡCT6仅限防爆型产品
          b. 隔爆型dⅡBT4仅限防爆型产品
被测介质: 液体、气体、蒸汽
测量范围: a. 非隔离式 0~500Pa 至 0~3kPa
        b. 隔离式 0~3kPa 至 0~60MPa 特殊100MPa
过压极限:标定液位值的2倍
外磁场强度:≤400A/m
压力传感器
 二、2088型扩散硅压力变送器选型表
YPS208 扩散硅压力变送器(普通)
YPS308 扩散硅压力变送器(防爆)
  代码 量程范围
A 0-5KPa-20KPa
B 0-20KPa-70KPa
C 0-70KPa-350KPa
D 0-200KPa-700KPa
E 0-0.7MPa-3.5MPa
F 0-2.0MPa-7MPa
G 0-7MPa-35MPa
H 0-20MPa-60MPa
  代码 精度等级
2 0.25%
3 0.5%
  代码 输出代号
E 4-20mADC 二线
M 用户约定
  代码 压力连接
R 标准型(M20×1.5)
P 齐平膜
O 按用户尺寸加工
  代码 选项
i 本安型iaⅡCT6
d 隔爆型dⅡBT4
T 船用型
M3 LCD显示
A 绝压测量
F 负压测量
C 选用陶瓷传感器(带*量程无)
S 散热器及过程连接件
Y 用户约定

2088型扩散硅压力变送器日常维护常识:
切勿用高于36V电压加到变送器上,导致变送器损坏;
切勿用硬物碰触膜片,导致隔离膜片损坏;
被测介质不允许结冰,否则将损伤传感器元件隔离膜片,导致变送器损坏,必要时需对变送器进行温度保护,以防结冰;
在测量蒸汽或其他高温介质时,其温度不应超过变送器使用时的极限温度,高于变送器使用的极限温度必须使用散热装置;
测量蒸汽或其他高温介质时,应使用散热管(冷凝管),使变送器和管道连在一起,并使用管道上的压力传至变送器。
在压力传输过程中,应注意以下几点:
1、变送器与散热管连接处,切勿漏气。
2、开始使用前,如果阀门是关闭的,应缓慢地打开阀门,以免被测介质直接冲击传感器膜片,从而损坏传感器膜片。
3、管道中必须保持畅通,防止管道中的沉积物会弹出,并损坏传感器膜片。
