水泥料位计



水泥仓料位计主要用于各种物料(如粉状、颗粒状或块状)料仓极限料位的自动检测与控制,不同型号的料位器可满足不同工况的要求,在冶金、粮食、面粉,建材,水泥、电力、煤炭、化工、铸造、橡胶、环保除尘等各行各业的物料输送与控制过程中有着广泛的应用。
水泥料位计|雷达水泥料位计厂家|价格选型
厂家价格:
价格 ¥ 700.00~80000.00元
起批量 ≥1

规格参数:
加工定制 品牌 华云 型号 AD110A/B/C/D/E/F/G
类型 智能雷达物位计 测量范围 10米、30米、70米 分辨率 1mm
测量精度 ±3mm 电流信号 4-20(mA) 供电电源 220VAC/24VDC
工作频率 26GHz 高频 过程连接 螺纹式、法兰式 信号输出 4-20mA叠加HART、RS485(MODBU


该控制器采用机电位控原理,接触测量料位。当料仓内叶片部位无料时,料位器通电,指示灯亮,叶片逆时针旋转;当料仓内叶片部位有料时,叶片旋转受阻,控制信号转换,随之断开料位器电机电源,此状态一直维持到叶片部位无料,料位器自动复位,电机电源接通,指示灯亮,叶片开始旋转,控制信号切换。


1. 采用接触测量,结果真实、准确可靠;可水平、倾斜与垂直安装,安装使用方便。

2.抗干扰,即安即用:由于其内部没有复杂的电子元件及其放大电路部分,因此,不受任何电磁波干扰,安装后无需任何调试及保养维护即可长期使用。

3.超强防抖性能设计:即使在物料流动时也不会发出错误信号。

4.料位显示功能:采用长寿命高亮度指示灯,料位显示直观方便。

5、双重保护功能:过载保护功能避免叶片受过分外力而损坏电机;自动保护功能使料位器在料仓有料叶片旋转受阻时,断电不工作,保护电机且有效延长其使用寿命。

6、优良的测量再现性和环境工况适应性:即不受物料粒度、形状、比重、介质、壁垢、粘附性、温度、湿度、粉尘浓度等变化的影响。

7、超强防尘密封性能,即使1MPa压力,粉尘也无法进入。

8、抗震性及防松结构设计,有效避免部件松动及滑脱;采用优质不锈钢材料,使其具有优良的抗腐蚀性及耐磨性能。

9、价格低,性价比优良。


技术参数
☆电源:220VAC/24VDC
☆功率:5A/240VAC
☆继电器输出:DPDT(两组常开、常闭触点)
☆环境温度:-40~70℃
☆延时时间:0~30秒可调
☆灵敏度:0.3pf~750pf
☆探头安装螺纹:1"PT(特殊规格可订制)
☆探头材质:SUS304/SUS316/PTFE/陶瓷
☆探头工作温度:-180~230℃(Max800℃)
☆外壳材质:铸铝
☆防护等级:IP66


产品特点
1.通用性强:广泛应用于各种物料介质的检测,飞灰、颗粒、粉体、液体,粘稠、导电、不导电的物料均可;可以满足不同的温度、压力的测量要求,最高温度可达800℃,最高压力可达5MPA;可用于腐蚀、冲击等恶劣场所。
2.抗粘附性:独特的电路设计和传感器结构,使测量对探头上的挂料忽略不计并自动校正,无需定期清洁,避免误测量,误信号。(防挂料)
3.免维护:测量过程无可动部件,不存在机械部件损坏情况,无需维护。
4.功能强大:输出触点容量大,并有状态指示灯显示工作状态,0、30秒延时可消除物料波动的影响。
5.抗干扰:接触式测量,抗干扰能力强,可克服蒸汽、泡沫、搅拌对测量的影响。
6.断电保护:常开或常闭(可现场切换)。
7.准确可靠:测量量多样化,使测量更加准确,测量不受环境变化影响,稳定性高,使用寿命长。

水泥料位计 射频导纳料位计
产品外型图


产品应用
1、导电、绝缘液体:化工、油田、水及污水处理等行业
2、导电、绝缘浆体:造纸、制药、水及污水处理等行业
3、粉末、灰、粉:电厂、冶金、水泥等行业

4、颗粒、煤、粮食:电厂、冶金、粮食等行业

安装方法。

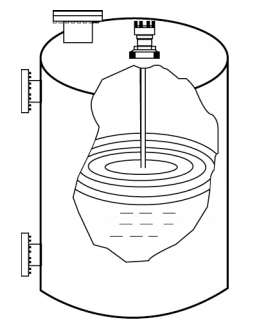

1、用棒式或缆式探极测量桶形罐液位:



注:探杆或探缆应避开出、入料口,且探杆或探缆与仓壁平行。与仓壁之间距离应大于是200mm。
2、用同轴探极测量卧式罐液位:



注:非桶形罐及非金属仓壁罐可使用同轴探极进行测量。

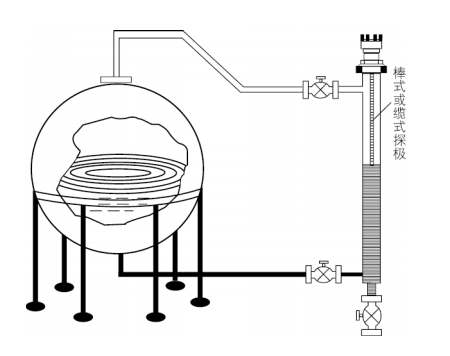

3、用联通器测量球形罐液位:



注:球形罐及其它不规则形状罐体均可使用联通器进行测量。

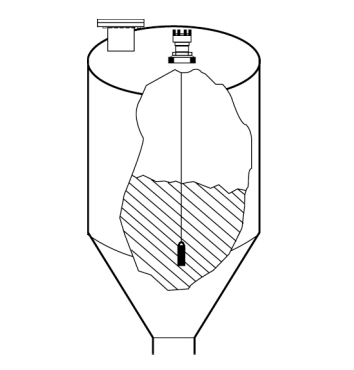

4、用重型缆式探极粉料或细颗粒料仓料位:



注:探极应避开进料口,当仓壁为混凝土时传感器外壳接地端子应与混凝土钢筋用导线可靠连接。

安装要求:
1、射频导纳物开关即可垂直安装又可水平安装。
2、安装时,必须保证传感器的中心探杆和屏蔽层与容器壁(或安装管)互不接触,绝缘良好,安装螺纹与容器壁连接牢固,电器连接良好,而且探头的屏蔽层要进入容器内部。
3、对于有搅拌的场合,探头需支撑或地锚固定(固定端要与探头绝缘),水平安装的仪表进线口一定要向下,垂直安装线防爆管一定要底于进线口的排水口,以防防爆管积水危及仪表电子单元。
4、按隔爆要求安装的仪表,每一与防爆外壳相连的接线必须配有经认证过的密封填料函或防爆钢管密封接头。
5、认证过的密封填料函或防爆管密封接头产品请咨询本公司及代理商。仪表安装区域要求有避雷装置,以防雷击。
6、24VDC电源纹波不得大于200mV。
7、电源地线要接在标准地或标准地仪表地,不可接在动力地上。

安装注意事项:
1、安装位置不能离入料口太近,否则,在入料时容易接收虚假回波。
3、对于圆柱形的原煤仓,应安装在圆柱半径的二分之一处,传感器应对准出料口。
3、接线
物位开关根据型号不同所需的电压等级也不相同,为了保证人身安全和仪器的完好,应在断电的情况下接线。
接线方式分为两线制和四线制,
因我们所采集的是4-20MA的电流信号,为防止现场电磁干扰,确保信号的准确性,应采用屏蔽电缆,屏蔽电缆一端接地。
选型一览表:

  ZWSP100

射频导纳物位开关(中伟测控),抗重挂料,带开关状态指示,独立接线盒



2

24VDC

供电方式



3

220VAC





0

标准录敏度

电路单元灵敏度





2

高灵敏度







0

无延时(标准电路单元)

时间延时







1

带延时(0~60秒可调) (可选)







2

带延时(0~90秒可调) (可选)









一体式

仪表型式











分体式













02

标准型(温度<121℃)

电极型式













07

高温型(温度<232℃)













20

平板型













22

重挂料标准型













30

柔性探头













55

耐腐型















-□□□□

开关长度(mm)

ZWSP100

2

2

1

-

9

02



射频导纳连物位开关

电极选型:

电极编号

电极形式和典型应用

工作温度和工作压力

长度

电极直径

和材质

安装连接

形式

02

标准型:用于液体、轻浆体、颗粒(密度≥240kg/m3)

121℃/1.38MPa

457mm(18")

9.5 mm/316SS和PTFE

3/4"NPT

07

高温型:用于液体、轻浆体、颗粒(密度≥240kg/m3)

232℃/1.38MPa

457mm(18")

9.5 mm/316SS和T1

3/4"NPT

22

重挂料标准型:用于搅拌液体、轻浆体、颗粒(密度≥240kg/m3)

149℃/3.45MPa

232℃/1.38MPa

457mm(18")/

914mm(36")

12.7 mm/316SS和TFE

1"NPT

55

耐腐型:用于液体,轻浆体、颗粒(密度≥240kg/m3)

232℃/1.38MPa

457mm(18")/

914mm(36")

9.5 mm/316SS和T1

3/4"NPT

20

平板探头:用于料槽、料斗堵塞检测,低料位

149℃/0.007MP



304.8*304.8mm(12"*12")/304SS和聚氨酯

嵌装

30

柔性探头:

用于高/低料位插入长度>15m的场合

82℃常压

15m

4.7mm./304SS和橡胶

1"NPT

注:1、PTFE为聚四氟乙烯;2、以上为标准长度,可根据用户要求开关长度生产。

设计及订货须知:
1、液面控制装置型号规格;
2、测量范围;
3、工作压力、温度;
4、控制装置材质;
5、特殊要求协商;
6、液位装置是否配套供应容器上法兰、螺栓、螺母、阀门及密封垫圈等配件,以便正确选型。
