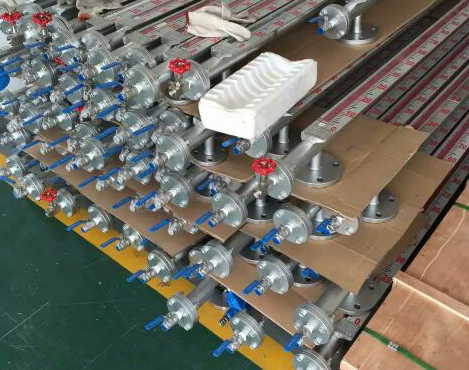

硫酸液位计
浓硫酸液位计的比较显著特点是液体介质与指示器完全隔离,所以在任何情况下都非常安全、可靠、耐用、而且各种型号的液位计配上液位报警、控制开关,可实现液位或界位的上、下限越位报警、控制或联锁,配上静压式液位变送器或干簧-电阻式液位变送器,可将液位、界位信号转换成二线制4-20mADC标准信号,实现远距离指示、检测、记录与控制。适用于腐蚀性介质且工作温度又较高场合的液位测量,结构可靠,使用寿命长。是硫酸等强腐蚀性介质液位测量的比较好的选择。为客户量身定制,对温度和压力要求不高的可以使用本公司的PP材质的液位计。
厂家价格:
价格 | ¥ 850.00~47800.00元 |
起批量 | ≥1 台 |
规格参数:
加工定制 | 是 | 品牌 | 华云 | 型号 | EFQ磁翻板液位计 |
测量范围 | 0~15米(可选) | 测量精度 | ±5mm | 测量管材质 | 304/316L/PP/PTFE |
适用范围 | 所有液体液位测量 | 工作压力 | ≤4.0MPa | 输出信号 | 4~20mA |
工作温度 | ≤200度 |
用户可根据工程需要,配合远传变送器使用,可实现就地数字显示,以及输出4~20mA的标准远传电信号 ,以配合记录仪表,或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用,对液位监控报警或对进液出液设备进行控制。
一、浓硫酸液位计衬里选择区别:
不锈钢内衬防腐型磁翻板液位计采用不锈钢本体内衬聚丙烯(PP)和聚四氟乙烯(PTFE)工艺,有很高的结构强度和耐腐蚀性,可适用于盐酸等酸性液体、碱性液体和有机溶剂。但不适合浓缩硝酸、含氯溶剂、芳香剂、脂肪族等介质液体的测量。侧装式内衬防腐磁翻板液位计有不锈钢主体内衬聚四氟乙烯(PTFE)和不锈钢内衬聚丙烯(PP)两种,适合腐蚀性介质的测量。
侧装式内衬型磁翻板液位计(PTFE)适用于腐蚀性介质且工作温度又较高场合的液位测量,采用先进的不锈钢内衬聚四氟乙烯拉伸翻边新工艺,结构可靠,使用寿命长。是硫酸等强腐蚀性介质液位测量的比较好的选择。
侧装式内衬型磁翻板液位计(PP)适用于盐酸、稀硫酸等无机类腐蚀性液体的测量,由于采用进口高强度可与金属接近,尤其是PPR 独特的保温性,合该产品适用于室外水箱液位测量,遇冬季内部不会结冰.但不如衬PTFE型耐温及耐压性能好,温度及压力较低时选用此产品性价比较高。
二、浓硫酸液位计特点:
1、以浮子为测量元件,磁钢驱动翻柱显示,无需能源。
2、配上下限开关输出,可实现远距报警,限位控制。
3、配变送器可实现液位远距报指示,检测与控制。
三、浓硫酸液位计安装与维护
1、液位计安装必须垂直,以保证浮球组件在主体管内上下运动自如。
2、液位计主体周围不容许有导磁体靠近否则直接影响液位计正确工作。
3、液位计安装完毕后,需要用磁钢进行校正对翻柱导引一次使零位以下显示红色,零位以上显示白色。
4、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管,避免液体介质带着浮球组件急速上升,而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。
四、浓硫酸液位计基本技术参数:
1、量程范围:300mm以上;
2、介质密度:≥0.4g/cm3;
3、介质粘度: ≤0.02Pa.S;
4、工作温度:PP-40~80℃,PTFE-40~150℃;
5、压力等级:≤32MPa;
6、测量精度:L=500~1000mm≤1.5%FS,L>1000mm≤1.0%FS;
7、安装方式:侧装式、顶装式;
8、防护等级:IP65;
9、防爆等级:ibⅡCT4(本安型)、dⅡBT4(隔爆型);
10、传输方式:4~20mA 或 开关量 ;
11、接液材质:PP、PTFE;
12、浮子材质:316L、PVC/UPVC/CPVC/PTFE/钛等。
五,浓硫酸液位计用途与适用范围:
类型 |
型号 |
适用范围及用途 |
普通型 |
SURE-UHZ -P |
普通型浮子液位计是一种就地显示仪表,广泛应用于石油、化工、电力、轻工、环保等部门,对开口或承压容器中的液位进行连续显示。 |
防腐型 |
SURE-UHZ- F |
特别适合于具有腐蚀性、毒性的液位测量指示(工作压力≤1.6MPa;测量范围≤2m)。 |
伴热型 |
SURE-UHZ- R |
适用于测量粘度比较大,温度比较高或比较低的液体介质(该仪表需要使用伴热装置)。 |
高温型 |
SURE-UHZ- T |
适用于容器压力小于10Mpa、温度在200℃~450℃之间的液体介质的液位连续测量。 |
高压型 |
SURE-UHZ- Y |
适用于温度为200℃以下、过程压力高于10Mpa(20Mpa以下)的密闭容器内,测量液体介质的液位情况。 |
高温高压型 |
SURE-UHZ- H |
适用于温度高于200℃、过程压力高于10Mpa(20Mpa以下)的密闭容器内,测量液体介质的液位情况。 |
防爆型 |
SURE-UHZ -B |
适用于在易燃易爆环境里、需要电信号远程传输的情况,该仪表带4mA~20mA电流信号或上下限报警设定的液位变送器等电子装置。 |
顶装型 |
SURE-UHZ -D |
适用于各种地下流动介质储罐,可在地面上显示液位。不适合于强烈振动和强磁的工作场合(工作压力≤1.6MPa;测量范围≤2m)。
|
六,浓.硫酸液位计型号与说明:
SURE-UHZ |
厂家编号 |
|||||||||||||
|
代号 |
含义 |
T |
高温型 |
基本类型 |
|||||||||
|
P |
普通型 |
Y |
高压型 |
||||||||||
|
D |
顶装型 |
H |
高温高压型 |
||||||||||
|
F |
防腐型 |
B |
防爆型(Bd为隔爆型、Bi为本安型) |
||||||||||
|
R |
伴热型 |
|
|
||||||||||
|
代号 |
含义 |
4 |
4.0 |
过程压力 (MPa) |
|||||||||
|
0 |
常压 |
5 |
6.3 |
||||||||||
|
1 |
1.0 |
6 |
10.0 |
||||||||||
|
2 |
1.6 |
7 |
15.0 |
||||||||||
|
3 |
2.5 |
8 |
其他 |
||||||||||
|
代号 |
含义 |
4 |
0.75-0.9 |
介质密度 (g∕cm3) |
|||||||||
|
1 |
0.45-0.51 |
5 |
0.9-1.0 |
||||||||||
|
2 |
0.51-0.65 |
6 |
1.0-1.8 |
||||||||||
|
3 |
0.65-0.75 |
|
|
||||||||||
|
代号 |
含义 |
2 |
PVC/ UPVC |
主体材质 |
|||||||||
|
0 |
304 |
3 |
内衬F4(或PE) |
||||||||||
|
1 |
316/ 316L |
4 |
其他 |
||||||||||
|
0 |
翻柱现场显示型 |
显示方式 |
|||||||||||
|
1 |
变送输出型 |
||||||||||||
|
2 |
翻柱附带变送输出型 |
||||||||||||
|
3 |
其他型 |
||||||||||||
|
0 |
无报警点 |
报警代号 |
|||||||||||
|
1 |
有一个报警点 |
||||||||||||
|
2 |
有两个报警点 |
||||||||||||
|
3 |
其他 |
||||||||||||
|
X |
其他内容 如:量程(L) |
其他选项 |
硫酸液位计简单介绍:
苯酚液位计仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。该系列的液位计可以做到高密封,防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板(管)液位计指示清晰度差、易破裂等缺陷,且全过程测量无盲区,显示清晰、测量范围大。磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti衬PTFE(聚四氟乙烯)、PVC、PP等材料及进口元件,具有的可靠性和抗腐蚀性。
硫酸液位计概述:
硫酸液位计是我公司在长期生产板管式液位计基础上采用国外***新技术发展起来的内浮子式液位计,由于其承压零件均使用不锈钢材料,在结构上减少了密封结合面,故仪表的安全性、可靠性得到提高。液位显示清晰醒目。
硫酸液位计原理:
硫酸液位计由本体(由上、下导管组成),翻板箱(由红、白双色磁性小翻板组成),浮子(由磁体、顶杆、浮筒组成)等组成,工作原理为:容器内的浮筒(按不同介质和压力针对研制),在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动,促使本外的翻板翻动并用红,白颜色来指示液位高度。
硫酸液位计参数:
1、测量范围(上下法兰中心距):L=500-6000mm,超6000mm可特殊订货;
2、指示误差:±10mm;
3、工作压力:普通型:≤6.3MPA , 高压型:6.3-16MPA;
4、介质温度:普通型:≤150度 , 高温型:150-450度;
5、介质密度:≥0.45g/m³ ;
6、密度差:≥0.15g/m³(测界面);
7、接液材质:标准1Cr18Ni9Ti 根据被测介质化学性质的不同,可选用304、316、316L、316Ti、317、317L、S2205、Ti等不同牌号的不锈钢制造,以达到防腐的目的;
8、连接法兰规格:DN20、DN25、特殊规格需定做。
硫酸液位计特点:
1、 在容器不适宜侧面开孔及容器周围空间很少时,可在容器上部或下部安装本形式液位计
2、 适用于粘度较大的液体介质
3、 显示器的观察方向可任意改变
4、 加装液位开关变送器及控制开关,不需停机可随时安装调整。
5、 若电源中断,现场开关。亦不受影响,准确性高。
6、 每10分钟加不同颜色的液体,使液体容易辩识。
硫酸液位计型号:
型号 |
代码 |
说明 |
||||||
WK -UHZ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
|
安装方式 |
C |
|
|
|
|
|
|
侧装时 |
主体材质 |
|
1 |
|
|
|
|
|
ABS(仅适用于公称压力为0.6MPa时) |
公称压力 |
|
|
1 |
|
|
|
|
0.6MPa |
型式 |
|
|
|
1 |
|
|
|
基本型 |
安装间距 |
|
|
|
|
L |
|
|
测量范转 |
安装深度 |
|
|
|
|
|
L1 |
|
顶装式、0~3000mm任选 |
介质密度 |
|
|
|
|
|
|
ρ |
g/cm3 |
注:
1、侧装式采用不锈钢材质时,测量范围=安装间距。采用ABS材质时,测量范围=安装间距L-150mm。
2、安装间距(测量范围)尺寸系列:500, 800, 1100, 1400, 1700, 2000, 2500, 3000, 3500, 4000, 4500, 5000
