摘要：针对液氨具有可急剧蒸发的特性，存在液位测量比较困难的问题，分别介绍了几种液位计的选型，如钢带液位计、后压差液位计、磁翻板液位计、伺服液位计在使用过程中的缺陷，且上述液位计安装与维护时，均需清罐、开孔、动火，增加了泄漏点，带来了一定的安全隐患。在液氨球罐上选用外测液位计，该液位计安装简单，非接触式测量液位，能自动校准、微振动分析，解决了液氨球罐液位测量的难题。
某公司是一家纯碱生产能力为１．１０Ｍｔ／ａ的化工企业，公司主要生产工业用重质纯碱。重质纯碱素有“化工之母”的称号，在国民经济发展中起着非常重要的作用，其产量和消费量通常被作为衡量一个工业发展水平的标志之一。
1、概 述：
在纯碱生产过程中，氨作为主要原料，液氨的存储设备———液氨球罐成为制碱企业内的重要设备。常态下，氨气为无色气体，有刺激性恶臭，容易被液化，在升温或降低压力时，液氨可急剧蒸发并吸收大量的热。氨水有一定的腐蚀作用，碳化氨水的腐蚀性更加严重，容易造成管道、阀门等设备的损坏，导致氨泄漏。氨能灼伤皮肤、眼睛、呼吸器官的粘膜，人吸入过多，会引起肺肿胀，乃至死亡。氨气爆炸极限为１６％～２５％，***易引燃体积分数值为１７％。
根据国务院安全生产委员会《关于深入开展涉氨制冷企业液氨使用专项治理的通知》（安委［２０１３］６号）、安全监管总局《关于公布首批重点监管的危险化学品名录的通知》（安监总管三［２０１１］９５号）、《关于公布重点监管的危险化工工艺目录的通知》（安监总管三［２００９］１１６号）的要求，对使用重点监管的危险化学品数量构成重大危险源的企业的生产储存装置，应装备自动化控制系统，实现对氨气浓度、温度、压力、液位等重要参数的实时监测。
液氨作为指定的重大危险源之一，液氨液位的实时监测对于化工企业的安全生产非常重要。液氨的存储需带压和低温，因而液氨球罐的液位测量长期以来困扰着制碱企业，常规的液位计使用效果均不够理想。***初安装的钢带液位计，由于罐内液氨的强腐蚀性，使用不长时间就会出现浮子和钢带卡死、断裂损坏导致不能使用，维护又需停产、清罐，非常不便，现在已经停用。后来该公司又选用了差压变送器进行辅助测量，利用上、下压力差的变化测量液位，由于容器下部的压力计无法在罐体取压，只能装在罐底排污管或介质排出口上，易造成堵塞或产生负压，达不到测量液位的目的。之后，又试用了带远传的磁翻板液位计和伺服液位计，使用效果也不理想。
液氨球罐带压低温，属于比较特殊的容器，不便在罐体上开孔和动火，其他投入式液位测量仪表安装和使用也不方便，使得液氨球罐的液位测量问题一直无法彻底解决，不能达到令人满意的效果。２０１４年该公司决定试用西安定华ＥＬＬ－ＦＩ外测液位计，该外测液位计可以实现完全非接触测量，液位测量头安装在容器外就能监测罐内液体的液位高度，不受罐内压力、温度以及介质密度的影响。
2、应用状况：
２０１４年，该公司在 ３ 个直径 ９．２ｍ，容积４０７ｍ３的液氨球罐上安装了３台ＥＬＬ－ＦＩ外测液位计，使用至今，仪表液位跟踪准确，运行可靠。该外测液位计实现了隔离测量，在罐外就能对罐内液氨液位进行监测，而且安装方便安全、调试简单，无需开罐、清罐，不在罐上开孔，不动火，不停车不影响正常生产，得到了现场运行人员以及仪表维护人员的一致认可。
3、几种液位计的工作原理：
3.1、外测液位计：
ＥＬＬ－ＦＩ外测液位计为智能化的现场仪表，液位测量头吸附于储罐底部，仪表隔爆主机安装在被测容器附近，以４～２０ｍＡ 信号，ＨＡＲＴ 协议、Ｍｏｄｂｕｓ现场总线、工业以太网方式进行远传输出。
3.1.1、外测液位计测量原理外测液位计是利用声纳测距原理和“微振动分析”技术从容器外测量液位的仪表，无需在罐壁上开孔，不用法兰，不接触罐内的液体和气体，实现了在线安装、在线维护。
１）声纳测距原理。该原理是 ＥＬＬ 外测液位计的基础，由吸附于储罐底部的液位测量头发射声波，穿透罐壁并在罐内液体介质内传播，到达液面反射形成回波，回波信号到达罐底，穿透罐壁，再由液位测量头接收返回的声波信号，传回主机。
２）“微振动分析 ”技术 。该技术是西安定华的核心专利技术，是 ＥＬＬ外测液位计准确测量、可靠运行的保证。由于存在不同工况的差别，例如：不同的罐型、不同的罐内沉积程度、不同的介质特性等，会造成吸附于罐壁外的液位测量头接收到的回波信号不液面信号，还有一些其他干扰信号，例如盲区信号、遮挡物信号等。拥有“微振动分析 ”技术的 ＥＬＬ外测液位计会自动判断正确的液位信号，并始终跟踪该信号显示准确的液位。
３）自动校准功能：ａ）自动校准原理。当同一种液体的液体成分、密度变化较大时，液体内声波的传播速度也会随之产生变化，由此可能带来测量误差。为了确保仪表的测量精度，可在容器内加装校准器，用校准测量头１测量校准器内液柱的标准长度，标准长度是１ｍ，如图１所示。由于校准测量头和液位测量头的工作方式相同，可通过速度＝距离／时间，得到声波在校准器内液体里的传播速度。

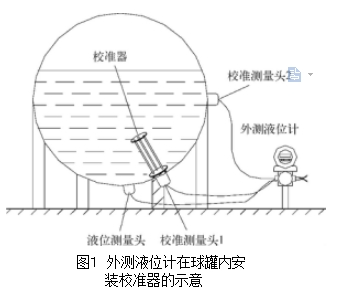

图１ 外测液位计在球罐内安装校准器的示意
ｂ）由于校准器内液体与容器内液体连通，因而校准器内液体温度、成分和容器内液体一致，声波在其中的传播速度也相同，所以可以得到当前环境下声波在容器内介质中的准确传播速度。液位计会自动选用修正后的声波传播速度进行计算。校准器内液柱长度是标准的１ｍ，校准器此时就相当于一把标尺，校准测量头１不断把通过标尺得到的结果送至ＣＰＵ，ＣＰＵ 会根据该结果计算出液面的准确高度，这样得出的液面高度就不会受到液体温度和成分变化的影响。
ｃ）如果容器内无条件加装校准器，可将校准测量头２装在球罐赤道位置，将容器已知的确切直径作为标尺来实现自动校准。
３．１．２ 技术优势声纳是一种液体中的测距技术，在１００多年前就得到应用，发展至今 “声纳测距 ”可靠性很高。ＥＬＬ外测液位计可在不同波强、波长及波频的声波系列中，找到穿透能力***强、抗干扰能力***好的声波，目前该液位计已广泛应用于石油、化工企业，解决了很多企业的“危化品”液位测量。
３．２、差压液位计：
差压液位计是通过测量高、低压力差，计算出测量容器中的液位压力来进行液位的测量，再由转换部件转换成电流信号传送到控制室的控制系统。差压式液位计主要用于密闭、有压容器的液位测量。液位高度随上、下差力压的变化而变化。
３．３、钢带液位计：
钢带液位计是利用浮力原理，将１个浮球或浮盘放入被测罐中，浮球或浮盘浮于液体表面，随液面的上、下移动而移动，同时带动连接其上的钢带，钢带发生位移，计数器通过记录钢带上的刻度变化来显示液位。变送器则通过钢带上不同液位对应的不同孔、洞组合判断液位高度，并进行远传输出。
３．４、磁翻板液位计：
磁翻板液位计是利用连通器原理，由主体管、浮球、翻柱显示器和电气部分组成。主体管是容纳浮球的腔体，通过法兰或其他接口与容器组成１个连通器，所以腔体内的浮球会随着容器内液面的升降而升降；在腔体的外面装了１个翻柱显示器，由一排铁铬钴永磁片组成，一面白色，一面红色；浮球沉入液体与浮出部分的交界处安装了永磁磁钢，它与浮球随液面升降时，其磁性透过外壳传递给翻柱显示器的磁片，推动磁片翻转１８０°，两色交界处即液面的高度。
３．５、伺服液位计:
伺服液位计利用阿基米德原理，采用高精度力传感器、高精度伺服电机系统和测量磁鼓，通过测量浮子所受浮力的增减所引起的钢丝拉力的变化，由控制器发出指令，伺服电机以一定的步幅带动测量磁鼓转动，并带动浮子不断地跟踪液位的变化，同时计数器记录了伺服电机的转动步数，并自动地计算出测量浮子的位移量，即液位的变化量。
液氨球罐外测液位计价格：
| 价格 | ¥ 850.00~6300.00 |
| 起批量 | ≥1 台 |
翻板液氨球罐外测液位计|厂家价格|选型应用
产品概述：
液氨外测液位计XC-LC是一种非接触式测量储罐液位的仪表，该产品采用的高频超声波测量液位原理，实现储罐在不开孔、不动火的前堤下的动态测量。该测***技术广泛应用于石油、化工等行业，尤为危险场合必选产品；同时可以进行特殊制作，用于食品、饮料和制药等罐体液位的测量，由于传感器不接触介质，可达到卫生级要求。
产品特点：
液氨外测液位计
1、安全可靠性(传感器安装在罐体外部，在测量有毒，腐蚀，高压力，易挥发，易泄露介质时，完全不接触液体和气体，非常安全，便于维护维修)。
2、非接触式测量 ,储罐不开孔。
3、液位计具有自校准功能，弥补了超声波自身的局限性达到了高效精准的测量。
4、液位汁其有方便的红外调试功能，并且配合中文菜单显示，可以让用户方便快捷调试和处理问题，特别适用于在危险场合下不宜开盖调试的场合。
5、液位计具有对自身工作状态的诊断功能。同时也其有硬件诊断功能；这样增加了液位计的可靠性与稳定性。
6、超声波测量无伤害。
7、受外界影响小、隔爆、抗干扰能力强。
技术参数：
量程规格:0～30m
测量精度:1%F·S,0.5%F·S,0.2%F·S
罐壁厚度:2～50mm
供电:24V DC,±15%,10W
模拟输出:4～20mA,***大负载750Ω
防护等级:IP65
防爆标志:ExdIICT6Gb
主机使用环境温度:-40℃～+70℃
超声波探头使用环境温度:-50℃～+100℃
传感器连接方式:磁铁吸附、胶粘等
4、安装要求:
根据液位计的不同特点，安装方式也各不相同。
1)外测液位计。由于安装在罐体外部，不需要破坏罐体结构，仪表使用很安全，既无需在罐上开孔，也不需要现场动火，只需用测量头的强力磁环吸附在罐体上。仪表主机只需要固定在现场的立管上即可，安装、拆卸方便，仪表达到Exd IIBT6 CT6级防爆，WFl级防腐，IP65 IP67级防水，完全可以适用于液氨球罐的现场工况。
2)差压液位计。提前预留法兰孔，安装需要引压管连接，有一定安全风险。精度较低，需频繁对压力表进行标定。
3)钢带液位计。开孔安装，一般用于常压容器，安装要求高，需要专业人员现场安装调试。
4)磁翻板液位计。需开法兰孔安装，量程一般大于3m，需要多个磁翻板显示器连接，需多开法兰孔，增加泄漏隐患。
引伺服液位计。提前预留法兰孔，安装前需要在罐内装导管，每年需要重新标定一次零点。
