液氨泄漏预防用磁浮子液位计


文章日期:2017-09-12|阅读数:


 摘 要: 随着安全生产和环境保护的要求日益严格,对于液氨的安全生产,也提出了更高的要求。分析了液氨泄漏的危险性、液氨生产过程中容易泄漏的部位以及液氨泄漏扩散的过程,从选用管件、阀门,到装磁浮子液位计液氨报警仪,改进工艺和加快隐患治理等方面采取措施,减少液氨泄漏。

            作为重要的基础化工原料和制冷剂,液氨(氨水)被广泛应用于化肥、塑料、制药、合成材料、冷库及石油化工等行业中。某石化公司有 3套酸性水汽提装置,采用单塔加压侧线抽出汽提工艺,分别将酸性水中的 H 2 S、NH 3 汽提出来,其中侧线抽出的粗氨,送入氨精制单元,进行精制,生产出液氨。在长期的生产实践中,装置发生过各种险情和安全事件,针对这些问题,车间采取了一系列措施,确保液氨的正常生产,装置生产环境大为改善。
液氨泄漏预防用磁浮子液位计厂家|规格选型原理
1、液氨泄漏的危害:

            液氨因泄漏而导致的人员中毒及环境污染事件时有发生,根据我国重(特)大典型化工泄漏统计数据,氨气泄漏事故在发生频率和危害程度上,仅次于氯气泄漏,位列第二。

1. 1 液氨泄漏危险性分析

            氨气是一种无色透明而具有刺激性气味的气体,极易溶于水成为氨水(又称氢氧化铵),呈弱碱性,1%水溶液 pH 值 11. 7。氨易液化,经压缩后成为液氨。根据卫法监发(2003)142 号 《高毒物品目录》,氨气属于 2. 3 类高毒气体,8 类腐蚀品,火灾爆炸危险性类别为乙 A 类。氨与空气混合到一定比例时,遇明火能引起爆炸,其爆炸极限(体积分数)为 15. 5% ~25%。低浓度氨对粘膜有刺激作用。高浓度氨可引起组织溶解性坏死、皮肤及上呼吸道粘膜化学性炎症及烧伤、肺充血、肺水肿及出血等。常易发生轻度、重度中毒。外露皮肤可出现 II 度化学灼伤。氨对人体的危害见表 1。

            蒸发 1 kg 液氨可得到 1 316 L 气氨,气氨会对水源、土壤和大气造成严重危害。低浓度的氨气可被植物叶子吸收和同化,所以利用植物防止大气氨污染是可能和有效的。但当工业生产或运输过程中发生事故,造成大量高浓度的氨气漏逸时,却会伤害植物。

1. 2 液氨生产过程中容易泄漏的部位

            根据装置长期运转纪录,泄漏部位的统计情况列于表 2。液氨泄漏部件占比见图 1。

            从图 1 和表 2 可以直观看出: 装置容易泄漏的部位有三个,分别为阀门、氨压机和鹤管。所以,应重点对这几个部位采取防泄漏措施。

1. 3 液氨泄漏扩散过程

            液氨泄漏发生时,周围温度急剧下降,泄漏出的氨蒸气及其形成的混合物在一段时间内,在空气中按其特有的理化性质而扩散,即使氨蒸气及其液滴混合物的密度大于空气,它也不会迅速下落到地面,这就是重气扩散特点。

 一般液氨泄漏包括三个阶段:

            1)泄漏初始阶段: 该阶段为液氨泄漏至气云形成之间的阶段,主要是液氨的气液二相流阶段的泄漏过程。具有重气扩散的特点。

            2)气云形成阶段: 经过一段时间后,气液二相流形成的液氨混合物,在空气中稀释后,此时表现为非重气云扩散。

            3)氨气云的扩散阶段: 在氨气云形成后,湍流作用将会对气云扩散起主要作用。该阶段是分析液氨危害性的重要阶段。

            根据液氨泄漏扩散的特点,当处理平台上的液氨泄漏时,可能在地面感觉不到泄漏,但在下风向一定的距离,感觉就会非常明显。
液氨泄漏预防用磁浮子液位计厂家|规格选型原理
2、液氨泄漏的防控措施:

2. 1、液氨系统的管件、阀门要符合液氨的使用特性:

            根据氨阀的选用要求,密封面可采用巴氏合金、聚四氟乙烯等材料。氨用截止阀为防止管道压力过高影响上密封损坏填料,氨气截止阀内部阀杆加工 1 道∧型阀圈,阀体下部压制∧型PTFE 密封圈,阀杆上制作2 道∧型结构紧扣,可成功有效防止阀杆不外漏。改进氨用截止阀阀座: 氮化处理软化阀杆,以有效防止阀杆和阀座因硬对硬卡死,而出现打不开关不紧现象。再适当加宽阀瓣、阀座,在中部车 1 道 C 型凹槽,机压四氟 O 型圈,形成了 O 型圈密封和阀瓣外围硬密封2 道密封,以增加氨罐截止阀的使用寿命。对比原产品,使用期大大延长了。

            氨阀通常与凸面法兰连接,按相应压力,通常高一个等级。在对密封要求严格的部位,一般选用截止阀,特别在高低压有可能互窜的部位,一定要选用截止阀。对于泄漏阀门,平时做好登记,大检修时集中进行更换。在更换前,必须对阀门逐台进行水压试验,确保水压试验合格; 对于容器底部的排凝阀,一般在检修结束之后,在阀后加盲板,将排凝线盲死。车间新建酸性水汽提装置液氨储罐设计参数见表 3。

            从表 3 可以看出: 液氨储罐设计压力为 2. 1MPa,但像液面计、安全阀下截止阀等,均选用4. 0 MPa。如液面计型号为 UHC-MTDJ PN4. 0。液面计上下游阀门也采用 PN4. 0 级别。对于液面计,采用磁浮子式液面计代替玻璃板液面计,极大地减少泄漏的机会。磁浮子液位计是根据浮力原理和磁性耦合作用原理工作的。由于其跟液位同步上升的磁浮子通过指示器上的磁翻柱耦合翻转来显示液位,显示器不直接与容器连通,所以可以制成防泄漏、耐高压、耐腐蚀的液位计,特别适合测量强挥发性的介质。

            在液氨装车过程中,若发现装卸臂接口阀门、转动臂密封圈出现泄漏,应立即检查泄漏点; 若是因操作人员没有连接好装车臂和槽车接口,应停止装液氨,重新连接。若泄漏较大,应关闭装氨阀门、气氨返回线阀门和运氨槽车阀门,打开消防喷淋线,用水对泄漏的液氨进行吸收,待氨排尽后,再检修更换。对于液氨装车鹤管,要加强检查,一旦发现泄漏,立即组织更换万向节的 O 型圈密封垫。

2. 2 装设氨报警仪

            装置液氨装车点距离主操室较远,不能做到随时处于操作人员的监控之下,一旦泄漏,不能及时被发现。一些老装置,未设计固定式氨报警仪或者有设计了报警仪,但安装距离不符合规范,安装高度也不相同。根据相关规范的要求: 处于封闭或局部通风不良的半敞开厂房内,有毒气体检(探)测器距释放源不宜大于1 m;在露天下风向布置,有毒气体检(探)测器距释放源不宜大于2 m; 汽车装卸站的装车鹤管与检(探)测器的水平距离,不应大于 15 m。根据这一要求,对老氨精制系统、液氨装车点均安装了符合规范的氨声光报警仪,且将信号传入主操室。对于安装高度,规范要求: 检测比重小于空气的有毒气体检(探)测器,其安装高度应高出释放源0. 5 ~2 m。考虑到检维修、标定的需要,本次安装高度统一为 1. 2 m。针对以前装置报警仪探头出现下雨进水的情况,这次在报警仪上方增设防雨板。

2. 3 改进工艺

            1)将液氨装车气氨返回线由进酸性水中间罐改为进氨气分液罐 V4412。以前,气氨返回线至酸性水中间罐,由于液氨装车时有大量气氨返回原料水中间罐,气氨不能及时吸收、溶解,造成原料水中间罐(V4410 或 V5407)压力上升,水封被破坏,罐内气体外逸,形成安全环保隐患。为减少原料水罐气氨返回量,在大检修期间,增加了气氨至 V4412 入口管线流程(氨压机入口)。具体流程见图 2。

           **新接流程应用效果良好。后在新建酸性水汽提装置时,也把这一做法复制到新装置上。

            2)将液氨装车由泵装改为压送,把液氨装车泵砍掉,采用压送装车,减少液氨泄漏点。一般压送采用液下方式,装置利用液氨储罐底部管线,将液氨压送到罐车。从表 3 可以看出: 液氨储罐的操作压力可达 1. 93 MPa,从原理上来说是可行的。采用泵装液氨时,由于机泵机封频繁泄漏,造成机泵周围氨超标,装置探索采用压送的办法装车,效果比较理想。之后利用检修的机会,将 2 台机泵砍掉,减少 28 个密封点,相应也减少了泄漏的几率。在新建 120 t/h 酸性水汽提装置时,也采用压送的办法。

2. 4 加快隐患治理步伐

            1)氨精制单元平台东侧增设钢斜梯。根据规定 : 可燃气体、液化烃和可燃液体的塔区平台或其它设备的构架平台应设置不少于 2 个通往地面的梯子,作为安全疏散通道; 但长度不大于 8m 的甲类气体和甲、乙 A 类液体设备的平台或长度不大于15 m的乙 B、丙类液体设备的平台,可只设1 个梯子。液氨作为乙 A 类液体,其设备的平台长度为 12 m,超过了 8 m 的规定,应设 2 个安全通道,而实际只设了 1 个通道。为此,在东侧增设了斜钢梯。

            2)液氨储罐增设喷淋系统。液氨易溶解于水,装置增设雾状水喷淋系统后,一旦液氨泄漏,从现场打开水喷淋系统,就可极大减少氨的挥发。另外氨具有较高的体积膨胀系数。如: 满量充装液氨的钢瓶,在 0 ~60 ℃范围内,液氨温度每升高 1 ℃,其压力升高约 1. 32 ~ 1. 80 MPa,致使液氨气瓶超装极易发生爆炸。为此液氨装车点、液氨储罐设置了降温喷淋装置。同时,要求用罐车拉运液氨时,其充装系数不得大于 0. 9。在新建 120 t/h 的酸性水汽提装置中,不但在液氨储罐上增设喷淋系统,而且在粗氨分液罐、氨结晶器、氨液循环罐等 6 组设备均增设了喷淋系统。具体见图 3。

            3)氨精制单元增设围堰。氨在 20 ℃ 水中的溶解度为 34% 。基于氨的这一特性,在处理泄漏时,决定大量使用水来吸收泄漏的氨气。而这种处理方法,会产生大量含氨的酸性水。根据清污分流的要求,这些污水不得排入工业污水中,而一般酸性水装置都不设计含硫污水系统,因此设置围堰,可防止这些污水进入工业污水或雨排中,避免对工业污水或雨排系统形成较大的冲击。日常工作中,有时需要加、拆盲板、临时更换氨阀,为创造较好的工作环境,采用接临时水线,对这些部位进行冲洗,效果也比较理想。

            4)液氨装车点移位改造。液氨装车点不规范。根据相关要求,液氨装车时,周围不能有机动车通行,但液氨装车点位于 14 号马路西侧5 m处,对车辆及施工人员并无法完全封闭,装车存在很大的安全风险。以前,液氨装车由汽提岗位外操负责,由于外操工作繁忙,造成液氨装车过程的监督时断时续,为解决这一隐患,车间指派专人负责监管液氨装车的全过程。监管人员不但要检查接头有无泄漏,还要核实驾驶员和押运员的资质。车间根据液氨装车的实际情况,编制 《液氨装车泄漏应急操作卡》、《液氨装车操作规程》,以便进一步规范液氨装车操作程序。应分开设置液氨装卸站的进出口,当进出口合用时,站内应设回车场。由于液氨装车点东侧 5m处就是炼油区雨排系统,为了解决液氨装车过程泄漏喷淋水污染公司炼油区雨排系统,在装车点东西侧各增设围堰。从图 4 可以看出: 液氨装车点改造后,现场更为规范,管理更为严格。

MYFQ-CX Y  液位 测量型式  J  界面  O  无 远传装置 LB  4-20mA  O  普通型 防爆形式 G  隔爆型 Z  本安型  O  无 液位控制(报警)开关 S  上报警 X  下报警 K  上、下报警 GS  数显仪表  A  1Cr18Ni9Ti(321) 接液材质 B  OCr18Ni9(304) C  316L D  RPP E  PVC F  304内衬PTFE    mm 中心距    1.6-16MPa 工作压力    g/cm 介质密度  /W 带蒸汽夹套 结构特点 /T1 -80~+10℃ /T2 -10~+120℃ /T3 -10~+250℃ /T4 -10~+350℃



向左转|向右转



磁性浮子液位计的要是重新投用液位计浮子的话得把液位降到0.通常是磁转子卡了,发现情况后可以看下显示器是否已经损坏,是不是被混进异物。如果没有,那么就说明是浮子卡。用磁棒在筒壁上感应一下,确认浮子的位置,确认浮子没卡,然后将磁浮子的下部分刷成红色翻柱,以上为白色翻柱,若客户还不放心,可打开排污阀先排放,排放后重新投用。

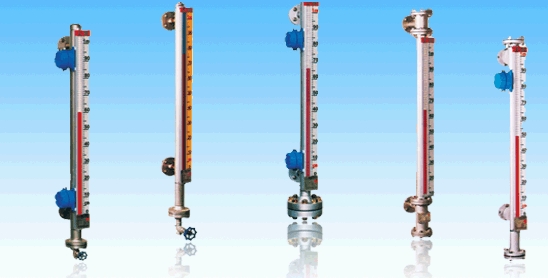

       磁性浮子液位计是以磁浮子为测量元件,磁钢驱动翻柱显示,无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。磁翻板液位计的原理应该是液位到哪儿,浮子就应该在什么位置。既然在液位和空气的临界点是红色的翻柱,那么应该表示浮子没有被卡住,这就好办了,直接把空气临界点以下翻板用的磁铁利用磁耦合作用给翻过来成红色翻柱就好了。
       磁性浮子液位计是利用其内部的磁性浮子随着液位变化产生的磁位移,使得液位视窗内的红白磁翻柱作相应的推转(180℃)来指示液位的高度,当浮子上升时,磁翻柱由白色转为红色,当浮子下降时,由红色变为白色,红色始终表示液位的高度。采用先进的不锈钢内衬聚四氟乙烯拉伸翻边新工艺,结构可靠,使用寿命长。是氢氟酸等强腐蚀性介质液位测量的***佳选择。
       磁翻板液位计是根据磁性原理、阿基米德(浮力定律)等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置;其中XT-UHZ型磁翻板液位计是***基本的一种产品,其余的各种产品都是在其基础上的延伸;在检测液位的同时我们赋予它们更多的实用功能。
       磁性浮子液位计的工作原理:磁翻板液位计有一容纳浮球的腔体我们称其为主体管或外壳,它通过法兰或其他接口与容器组成一个连通器;这样它腔体内的液面与容器内的液面是相同高度的,所以腔体内的浮球会随着容器内液面的升降而升降;这时候我们并不能看到液位,所以我们在腔体的外面装了一个翻柱显示器,因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢,它与浮球随液面升降时,它的磁性透过外壳传递给翻柱显示器,推动磁翻柱翻转180°;由于磁翻柱是有红、白两个半圆柱合成的圆柱体,所以翻转180°后朝向翻柱显示器外的会改变颜色(液面以下红色、以上白色),两色交界处即是液面的高度。
      控制型液位计是在磁翻板液位计的基础上增加了磁控开关,在监测液位的同时磁控开关信号可用于对液位进行控制或报警;远传型是在磁翻板液位计的基础上增加了4~20mA 变送传感器,在现场监测液位的同时将液位的变化通过变送传感器、线缆及仪表传到控制室,实现远程监测和控制。
特点
① 无泄漏、耐腐蚀、使用安全可靠;
② 结构简单、维修量小,使用寿命长;
③ 液位容易观看,特别适于远距离监视,气红液绿,一目了然;
④ 中心距可以任意尺寸,不受玻璃板、石英管长度限制。

磁性浮子液位计技术参数
● 正常工作条件
   环境温度                  -25℃~70℃
   相对湿度                  5%~100% (包括凝露和直接湿)
   大气压力                  86MPa~108MPa
● 测量范围                  500mm~3000mm分档
● 测量精度                  浮子式指示器±20mm
                            翻柱式指示器±20mm
● 工作压力                 1MPa、1.6MPa、2.5MPa、4MPa、6.3MPa
● 介质密度                 0.5g/cm3~1.8g/cm3分档
● 介质粘度                 ≤0.05Pa·s
● 介质温度                 -25~80℃ 、(高温型0~200℃)、(专利高温型0~450℃)
● 跟踪速度                 ≤0.8m/s
● 接触介质材料            1Cr18Ni9Ti 聚四氟乙烯
测量范围(m)
0~0.5
0.5~2
2~3
测量精度(%)
±2
±1.5
±1

● 控制点误差               ±10mm
● 回      差               不超过基本误差
● 重复性误差               不超过基本误差
● 开关控制点的接点容量     AC或DC220V;1A(纯阻性负载)
● 控制点间***小间距(mm)   60
● 外壳防护等级             IP54
● 显示仪表                 XMT-124D数字显示表(可设定上下限报警及输出
                            4~20mA信号)外形尺寸160×80×180
● 防爆等级                 dⅡBT4

关键词: 液位测控,界面测控
测量范围[L]:
(上下法兰中心距)
用户提出
连接法兰规格: DN20 PN1.0RF 或用户提出
接液材质:
321或304不锈钢
316L不锈钢
PVC塑料
不锈钢衬四氟
321或304不锈钢
或用户指定
介质密度[g/cm3]:
(由用户提出)
≥0.53
工作温度[℃]: ≤80℃,≤150℃,≤350℃
工作压力[MPa]: 0~4.0MPa
输出信号: -----------
适用电压/电流: -----------

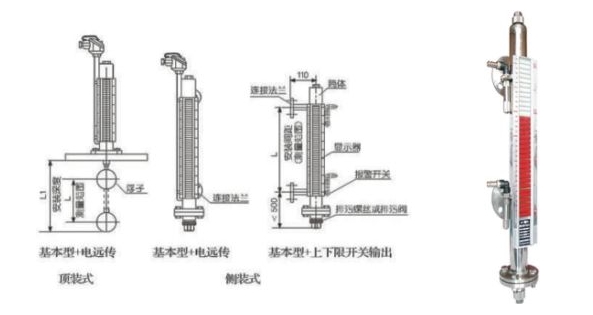

UHZ-52/W高温型磁翻板液位计基本结构
    UHZ-52/W高温型磁翻板液位计采用耐高温磁钢和耐高温材料制造,以适用高温介质液位的测量。
    UHZ-52/W高温型磁翻板液位计种类
    UHZ-52/W高温型磁翻板液位计,按其工作压力的大小,可分为以下四种类型:
1、高温低压型
       工作压力:PN≤2.5MPa
2、高温中压型
       工作压力:PN=2.5~4.0MPa
3、高温高压型
   工作压力:6.3~10.0MPa
主要技术参数
1、测量范围:L=500~6000mm;
   高温高压型:L=500~3000mm;
2、工作压力:0~2.5;2.5~4.0;4.0~6.3;6.3~10.0MPa;
3、介质温度:120~350℃;
4、介质密度:≥0.45g/ cm3;
5、接液材质:各种型号不锈钢(按介质化学性和温度高低来选择);
连接法兰
1、 连接法兰:□规格:DN20、DN25(任选);
2、 标准:PN2.5,JB/T83-94(平焊环板式松套管法兰)
          PN4.0~PN6.3,JB/T84-94,凸面对焊环板式松套法兰
          PN6.3~PN10.0,JB/T82.2-94凹凸面对焊管法兰,仪表凹凸面
注:订货时,请提供法兰规格及标准
磁性浮子液位计规格型号:
系 列
型 号
XT-UHZ-500
结构特点 接液材质 测量范围
(mm)
适用介质条件 法兰连接(mm) 重量(kg)
温度
(℃)
压力
(Mpa)
密度
g/cm3
粘度
(Pa.s)
DN PN 基本
重量
加长
基本
重量
C10 标准型 1Cr18Ni
9Ti0Cr18Ni9
(304)
300-
8000
-20
+150
0-2.45 0.5-2 ≤0.04 25 1.0
1.6
6 5
C11 高压型 300-
8000
-20
+150
2.45-9.6 0.5-2 ≤0.04 25 2.5
4.0
6 6
C12 高温型
高压型
300-
8000
-20
+350
2.45-9.6 0.5-2 ≤0.04 25 6.3
1.0
6 6
C13 低温型号
(防霜型)
300-
3500
>-40 0-2.45 0.5-2 ≤0.04 25 1.6
2.5
6 7.5
C14 液氨、液
化石油气
专用型
300-
15000
-20
+150
0-2.45 0.45-0.7 ≤0.05 25 2.5 6.5 6
C15 耐腐型 00Cr17Ni14Mo2
(316L)
300-
8000
-20
+150
0-2.45 0.5-2 ≤0.04 25 1.6 6 5
C16 防腐型(
PP外层玻
璃钢)
PP 300-
5000
20
+100
0-0.6 0.5-2 ≤0.04 32 1.6 3 3
C17 防腐型(
PVC 外层
玻 璃钢)
U-PVC 300-
5000
20
+60
0-0.5 0.5-2 ≤0.04 32 1.6 3 3
C18 防腐型 ABS 300-
5000
-20
+120
0-0.6 0.5-2 ≤0.04 32 1.0 3 3
C19 防腐型(
不锈钢内
衬PP)
PP 300-
15000
-20
+100
0-1.0 0.5-2 ≤0.04 25 1.6 4 5
C20 防腐型 PE 300-
5000
20
+40
0-0.6 0.5-2 ≤0.04 25 1.6 6 7
C21 蒸气夹套
加热型
1Cr18Ni9Ti 300-
15000
-20
+150
0-2.45 0.5-2 ≤0.05 32 1.6 6 8
C22 高粘度
介质型
0Cr18Ni9
(304)
300-
15000
-20
+150
0-2.45 0.5-2 ≤0.05 32 1.6 6 5
C23 食品专
用型
1Cr18Ni9Ti 300-
15000
-20
+150
0-1.6 0.5-2 ≤0.05 50 1.6 7 5
500C 配套仪表及附件内容
O 盲板法兰,不配排污阀
L 液位计底部配排污阀
  O 无液位报警开关
  H 高位报警开关AK-3型,有记忆功能,故障不排除,信号不消除
  L 低位报警开关AK-4型,有记忆功能,故障不排除,信号不消除
  B 高位、低位报警开关全配,有记忆功能AK-3型和AK-4型
  G 高位报警开关,区域型报警AK-1型

附DF-1型转换言放大器壹台
PF113A插座壹只




XT-012-22F大功率继电器(单点:壹只,双点贰只)PF083A插座

  D 低位报警开关,区域型报警AK-1型
  Q 高位、低位报警开关全配,区域型报警AK-1型贰台
  S 高位和低位一体化型报警开关,区域型报警AK-2型
    O 无液位控制开关
    H 上限控制开关,单点干簧CK-1型
    L 下限控制开关,单点干簧CK-1型
    B 上限、下限控制开关全配,单点干簧CK-1型贰付
    W 上限、下限控制开关一体化,双点干簧CK-2型
    T 上限控制开关,霍尔型传感器CK-3型
    L 下限控制开关,霍尔型传感器CK-4型
    E 上限、下限控制开关全配,霍尔型传感器CK-3型贰付
    C 上限、下限控制开关一体化,霍尔型传感器CK-4型
      O 无远传变送器装置
      R 配LB型捆绑式变送器,输出二线制4-20mADC
      S 静压式远传变送器,(URS-100)输出二线制4-20mADC
        O 普通防水型
        B 本质安全型ibⅡCT4,可配齐纳安全栅或IS4041-Ex隔离栅
        Bd 隔爆型dⅡCT4
          O 不配远传显示仪表
          A 数字、光柱显示调节报警仪 XGTH-510(竖式)
          B 数字、光柱显示调节报警仪 XGTA-810(横式)
          C 数字显示调节报警仪 XMTA-810(横式)
          E 双光柱液位显示仪 XGH-202(竖式)
          D 智能型液位/容量(重量)显示调节仪XMT-620(横式)
              测量范围(mm)
                介质密度(g/cm3)
                - D 开口常压容器
                工作压力(MPa)

3、结语:

            通过采用符合液氨特性的管件和阀门,安装符合规范要求的氨报警仪,改进工艺并积极进行各种隐患的治理,液氨泄漏现象大大减少,保障了生产安全。
