流体振动式流量计


文章日期:2017-06-15|阅读数:


  在流动的流体中放置一个柱形钝体,就会在柱体下游两侧产生两列有规律的旋涡,伴随旋涡的产生,在柱体周围和下游的流体将产生有规律的振动,其振动频率与流量存在对应关系.

  约束的旋流在通过扩大管时,会产生涡流进动现象,流体发生振动,其振动频率与流速成正比关系.

  另外,在附壁射流元件制成的流体振荡器中,也可产生与流速成比例的流体振动.

  利用测量上述流体振动频率来测量流量的仪表,就称为流体振动式流量计。

流体振动式流量计原理表述

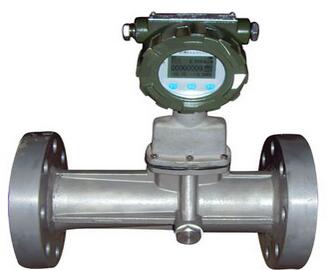

旋进型:流体通过螺旋形导流叶片组成的旋涡发生体后,流通介质在漩涡装置作用下产生的强效漩从而就形成了旋涡流。在封闭管腔下漩涡流自身的旋转再漩涡流进变径位置时,漩涡自身的流通压力得到一定的增加。在之前产生的旋涡流流经扩散段后再通过流体的回流特性后,此旋涡被迫的进行了第二次的旋转做功就是旋涡进动。这个再次做功的二次漩涡做功频率和流量值之间存在正比关闭。在流量计的设计从实际现场操作的出发点设计时,具有一定的大范围流量范围就是常说的量程宽时,旋涡的频率与流量成线性关系。该频率由压电传感器检测,由流量积算仪进行运算和处理。

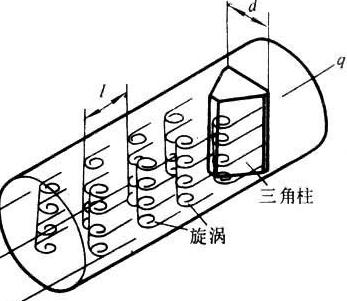

涡街型:涡街流量传感器是根据卡门涡街原理研制成的一种流体振荡型仪表。在被测介质的流通体积中装置一个断面非流线型非规则柱状物体时,此时流通时非规则柱体后方产生了两排非规则但规律性的漩涡。这种漩涡的产生和流通介质的流速是存在正比关系的,但是与非规则的柱体却是反比关系。在此文对应的我们分别提供简明的内腔工作原理图以供了解。

流体振动式流量计技术参数及参考

旋进型:

公称通径DN(mm)

类 型

流量范围值

(m3/h

工作 压力 (MPa)

计量度数值

日常的重复性

20



1.2-1.5

1.6

2.5

4.0

6.3

10

16

1.0

1.5

≤2.5MPa

铝合金

≥4.0MPa

不锈钢

小于基本误差限值1/3

25



2.5-30

32



4.5-60

50

A型

10-150

B型

6-75

80

A 型

28-400

B型

18-200

100

A型

50-800

B型

40-60

150

A型

150-2250

1.6

2.5

4.0

B型

100-1200

200



360-3600

涡街型:

结构形式

通径(mm)

工况流量范围(m3/h)

液体

气体

蒸汽

15

0.3-3.8

3.8-38

4.4-44

20

0.5-6.2

6.7-67

7.9-79

25

0.9-10

10-100

12-120

32

1.6-16

16-160

19-190

40

2.5-26

25-250

30-300

50

3.5-38

40-400

50-500

65

5.2-65

68-680

85-850

80

8-100

100-1000

120-1200

100

12-150

160-1600

190-1900

125

20-250

230-2300

280-2800

150

32-380

380-3800

440-4400

200

50-620

670-6700

790-7900

250

80-1150

1060-10600

1200-12000

300

130-1400

1540-15400

1780-17800

400

180-2700

2700-27000

3200-32000

500

280-4200

4240-42400

4950-49500

600

410-6100

6100-61000

7100-71000

700

580-7300

7800-78000

9300-93000

800

720-10800

10850-108500

12660-126600

900

970-12000

13000-130000

15500-155000

流体振动式流量计优势所在点

旋进型:

  • 内腔装置压力值和温度值与流量计算传感器,使用安全性能得到提高,内腔的构造紧凑紧密,表体大气美观。
  • 工作区域直观显示温度值和压力数据还包括瞬时的流量和累积的流量。
  • 使用专门的放大器和专用的滤波工艺,将压力波和计量管道的振动波及计量可信性的影响降低。
  • 配备了计量数据的保存和时间实时显示功能,保证内部数据不会丢失将数据的保存时间得到有效的延长。
  • 整机功耗极低,仅仅是使用内部电池使用即可长期有效的运行,在现场用电难的问题上是理想选择。
  • 防盗功能可靠,还特别提供了密码保护防止参数无意的改动。
  • 表头拥有旋转半周的功能,就此无论是现场安装还是日后的现场读数都是极为方便的。

涡街型:

  • 测量精度1.5级,优选1.0级。
  • 量程达到1:10,扩展量程1:20。
  • 工作正常运行耐温高,被测流通介质温度可达350度。
  • 部件紧密基本无磨损,可信可靠值较高。
  • 内部做功压力损失小,利于系统的运行。
  • 表体结构简单,现场定点安装上手极快。
  • 使用模块量产,元件互换性强。
  • 表体采用不锈钢材料,不仅美观且耐损。



流体振动式流量计现场安装

旋进型:

  • 传感器在进出口正确的情况下可以采用水平与垂直和倾斜的安装方式。
  • 管线达到一定长度的时候或是附近有振动源的情况下,需要架设支架,支架的安装点应该选在是流量计的上下游以此达到降低管线振动带来的负面影响 。
  • 传感器的安装地点应有足够的空间,留出的空间是为了在以后的日常工作中方便流量计的检查维护,尽量做到适应流量计本身的工作环境。
  • 值得注意的是需要避免电磁场或者是大型的发电装置。
  • 在室外安装使用时,需要一定的遮挡和防护措施以避免暴晒与雨水的冲刷,影响仪表使用寿命。
  • 管线试压时,流量计本身的压力传感器的压力测量范围我们应该有所了解,超出了其本身的压力承受范围会对其造成不必要的破坏。
  • 应注意安装应力的影响,流量计的安装和上下游的关系应该是处于同心轴,避免我们可以避免的剪切应力。
  • 流量计的安装会产生一定的杂质,在安装完成后或是使用前我们应为其管道中的杂质进行清理打扫。
  • 流量计在开启工作之时,对于流量计上下游的阀门开启我们需要放慢速度,瞬间的大流量通过和冲击是有可能对流量计本身的起漩装置造成破坏的。
  • 当流量计需要有信号远传时,接入外电源(8~24)VDC应按照用电规范的一切指标,切记避免直接连接其他电源。
  • 流量计正常运行工作时,避免随意的打开后盖更改示数,这样的操作还会对流量计本身的计量产生一定的影响。
  • 日常的正常巡视检查需要将连接流量计法兰的是否泄漏列为在内。
  • 在流量计的安装时应避免使用电焊直接焊接,瞬间的高温有可能对流量计的内部部件造成一定的破坏。
  • 在以下的情况中是不适宜使用的,流量连续中断且频繁和压力脉动。
  • 采用外电源时,流量计一定要加装单独且可信的接地,在管道安装或检修时,也不要和流量计的单独接地线连接。
  • 我们在日后的使用中会遇见形形色色的问题比如检修维护和巡视,所以应保证保证前***少前3DN后至少1DN的直管段。
涡街型:

(一)  安装环境要求:

  • 尽可能避开强电设备、高频设备、强开关电源设备。本仪表的供电电源尽量使用单独的和上述分离开。
  • 避开高温热源和辐射源的直接影响。如施工定点时必要安装的话加设散热通风设备是必要的。
  • 避开高湿环境和强腐蚀气体环境。如使工定点必要通风措施必不可少。
  • 涡街流量仪表应尽量避免安装在振动较强的管道上。如施工定点必要,其上下游2D左右位置加固定和使用防振垫,将振动带来的干扰降低到较低。
  • 仪表***好安装在室内,安装在室外应注意防水,我们可以将连接线弯成U型的此方法可以有效的避免雨水等等的水质顺着连接线流进到放大器内。
  • 仪表安装点周围应该留有较充裕的空间,这样在以后的巡视和检修维护中就很方便了。

(二)  仪表管道安装要求:

  • 涡街流量仪表对安装点的上下游直管段有一定要求,不然会对封闭管中的介质流通形成一个无形的影响,因此计量的可信度就会降低。仪表的上下游直管段长度要求。我们应该将调节阀门尽量的避免出现在流量计的上游,我们的安装点是流量计下游的10D左右。
  • 仪表与法兰之间的密封垫,安装时需要注意的是不要将垫片夹入到管内,我们使用的垫片是应该比其内径大到在2-3mm。
  • 测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时,关于测压孔测温孔的安装位置我们在下游的位置分别是4D-5D和7D-8D处。
  • 仪表在在管道上可以水平、垂直或倾斜安装。
  • 测量气体时,在垂直管道安装仪表。如封闭管道中含有一定量或是少量液体,为减少液体进入测量管的可能性,所有气流如果是走下往上流通的话是个不错的选择。
  • 测量液体时,为了达到满管的目的,在垂直安装和倾斜管道安装仪表时,我们建议其介质的流通方向是从下而上。封闭管中有一定量或是少量的气体,为了减少气体进入测量管的可能性,仪表选择安装在管线较低点是个不错的标点。
  • 测量高温、低温介质时,应注意保温措施。转换器内部(表头壳体内)高温一般不应超过70℃。

流体振动式流量计总结
机械式流量计再到电子技术型流量计更新换代是流体计算计量的一个重要发展趋势也是一条必然的道路。其中的靶式流量计和电磁流量计与超声波流量计还有涡街流量计包括V锥流量计(孔板流量计)都是有效的运用电气原理工作,这就使我们避免了需要更换机械式流量计的转动部件。在后来的发展中,将自诊断功能被投入在流量计当中,流量计从***初的仅仅是计量工具,发展到当下已经拥有了系统维护的目的。这是一个了不起的举措。就简单的举例来说的话,空管道侦测和自检验等。我们在流量计中使用的通信技术,不仅仅可以现场还可以实现了二次远程的实时显示,在流量数据上还可以进行存储历史数值并得以断电还可以保存。此处我们提一下无线技术的流量计,关于无线技术的流量计业正在渐渐的走向人们的视野,更多的使用方也正在逐步的接受和使用无线技术的流量计,当然这也是需要一个时间的见证和积累的。


  流体振动流量计是60年代末期发展起来的一种较新的流量测量技术,它具有如下一些特点:可得到与流量成正比的频率输出信号;被测流体本身就是振动体,无机械可动部件;几乎不受流体组成、密度、粘度、压力等因素的影响;与节流流量计相比它的压力损失小,量程比宽等.所以,该测量方法越来越受到人们的重视,正处在不断发展完善过程中.
