导波雷达液位计出现故障处理解决办法


文章日期:2017-10-21|阅读数:


  1 故障现象

  芳烃装置导波雷达液位计使用量比较大,LT3021 、LT3613出现故障的几率比较大,***常见的故障现象即为液位显示与实际液位值不符。

  2 原因分析

  一般导波雷达液位计出现此故障原因有以下两个原因:1)介质不干净,污染了导杆;2)介质的介电常数发生了变化,导致测量不准确。

  3 处理方法

  1)排放:通知工艺操作人员,办好仪表工作票(联系单)。让工艺外操人员关闭仪表上下截止阀,仪表人员对液位计进行低点排放。排放后如果仪表读数保持一定值不变,则应判断为导波杆被脏污介质污染。此时对仪表进行下线(即从现场拆除),对导波杆进行清洗,清理导波杆上面的附着物,然后连表头一起进行重新校验;

  2)调介电常数:如果仪表排放后显示归零,但投用后显示仍然不准,则判断为介质介电常数发现了变化,此时对仪表介电常数进行调整:a)打开显示表头盖,按向上(或向下)箭头翻动显示屏幕上面的选项,直至翻到“Dieelctec(select)”菜单;b)在屏幕出现Dieelctec(select)时按下回车键   ,屏幕***后面出现“!”标志,此时仪表参数为可改变模式。c)出现“!”标志后按上下键翻动选择介电常数值(1.4-1.7,1.7-3,3-10,10-100)一共四个选项,选择完后再按回车键确认,等待几秒钟后显示屏幕自动返回测量值显示页面,观察液位显示值。d)当选择的介电常数值能使仪表的显示值与实际液位值相符时,则使用用此介电常数值;当不相符时,则继续选择下一个介电常数值进行试验,直到仪表显示值与实际值相符。

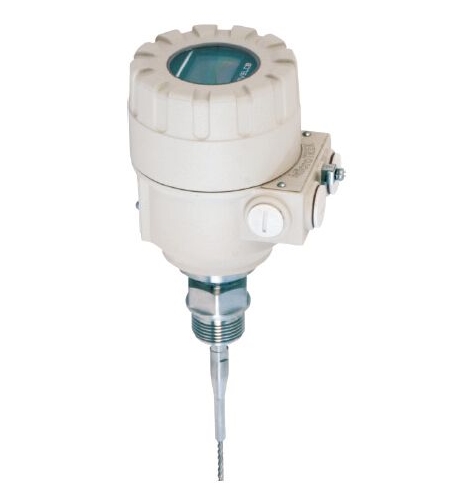

导波雷达液位计出现故障处理解决办法
  雷达液位计的常见故障的处理方法

  1 导波雷达物位计探头结疤和频繁故障处理方法:

  将探头安装位置适当提高。但是如果因为安装条件限制,提高不了的状况下,应采用将料位测量值与该槽的泵联锁的办法来解决这一难题:可以将***高料位设定值减小大约0.5m,当料位达到该***高值的时候,就可以停止进料泵和开启出料泵。

  2. 导波雷达物位计 被淹相关处理方式:

  将雷达料位计改为导波管式测量。仍然在原开孔处安装导波管式雷达料位计,导波管高于排汽管的0.2m左右,这样即使出现料浆从排汽管溢出的恶劣工况条件,也不会使料位计天线被料浆所淹没,而且我们避免了搅拌器涡流的干扰及大量蒸汽从探头处冒出,减少了对探头的损害,同时因为导波管聚焦效果好,接收的雷达波信号更强,取得了很好的测量效果。使用导波管测量方式,也可改善表计测量条件,提高仪表测量性能,具有很高的推广应用价值。

  3.导波雷达物位计测量时产生泡沫对测量的影响:

  干泡沫以及湿泡沫能将雷达波反射回来,对测量没有影响。中性泡沫则会吸收和扩散雷达波,从而严重影响回波的反射甚至没有回波。当介质表面为稠而厚的泡沫时,测量误差较大或无法测量,在这种工况下,雷达料位计不具有优势,这是其应用的局限性。

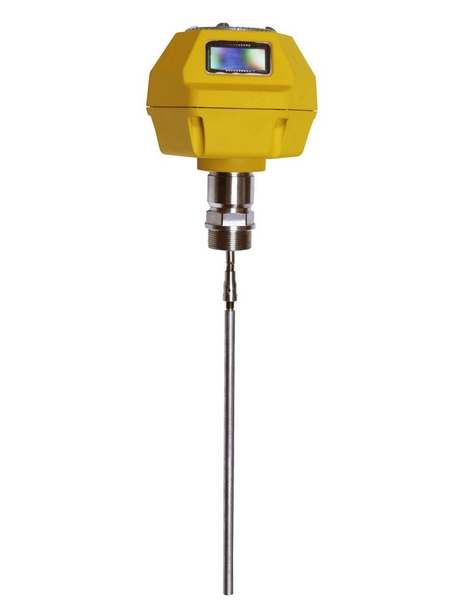

导波雷达液位计出现故障处理解决办法
  雷达液位计的日常维护方法

  1、 清洁导波雷达液位计的内介质液位高度,忌用硬度过大的刷子或金属工具,以避免损伤敏感芯子及压力接口螺纹。

  2、导波雷达液位计要放置整齐,管道、线路要有条理; 润滑良好按时加油或换油,不断油,无干摩现象,油压正常,油标明亮,油路畅通,油质符合液位计的要求,油枪、油杯、油毡清洁;也可使用三氯乙烯或酒精注入引压孔到其高度二分之一处浸泡5分钟左右,然后轻微晃动、重复多次,直到清洗干净位止。禁止使用任何器具清洗引压孔,以免损坏敏感芯子感压膜片。

  3、导波雷达液位计应该清洗一次。在清洗导波雷达液位计时首先打开导波雷达液位计的水位仪铁管的旋帽,小心拿出液位计再把设备周围地切屑、杂物、脏物机械工程师要清扫干净。

  4 总结

  导波雷达液位计广泛应用于石油化工行业的液位测量中,掌握导波雷达液位计的常见故障及处理方法是每名仪表维修工必备的技能。本文对装置现场导波雷达液位计的常见故障和处理方法进行了简要介绍,有不当之处,敬请批评指正。
