差压流量计出现误差原因分析解决办法


文章日期:2018-07-10|阅读数:


摘要:差压流量计是***为常见的一种流量仪表,其工艺简单、价格便宜、方便实用等特点,使得其应用十分广泛。

  在日常使用中,差压流量计是常见的流量计之一,其属于当前测量技术***为成熟的技术之一。其技术原理就是把被测的流量转换成压差信号之后,并在将其转换成对应流量值且显示出来,这样就能及时地对其进行记录和控制。但是在实际维护使用中,经常存在一定的误差,为切实加强对误差的控制,就必须切实加强对其原因的分析。

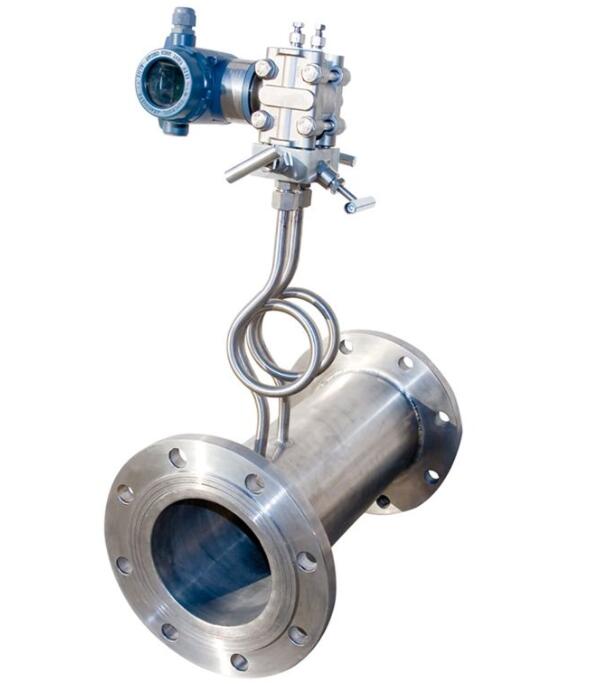

差压流量计出现误差原因分析解决办法
1、差压流量计的认识:
  差压流量计一般包含了三个装置,是节流装置,第二是导压管;第三是差压变送器。在实际应用过程中,主要是从节流装置流过的介质形成的压差对流体流量进行检测。这就需要严格按照规范要求做到对其各部件的安装。但是在实际维护和使用中,经常存在这样或那样的误差,就必须切实加强对其的分析和处理,才能确保其误差得到有效的降低,这样得出的数据就能更加精准[1]。

2、原因分析:
2.1、安装方面的原因:

  差压流量计的安装规范性与否,将直接对其使用效果和测量精度带来影响。所以我们必须切实加强对其安装质量的检测,且不同的差压流量计的安装质量控制要点也不同。例如在安装孔板差压流量计的节流装置时,就经常出现装反的情况,这样就会导致其测量误差较大。所以为强化对其的处理,就需要确保孔板法兰的铭牌正向与流体流动方向一样。若是在垂直的工艺管道中安装节流装置时,节流元件的孔板的锐边需要顺着从下到上的流体方向。但是实际是一些安装人员在工作中粗心,没有对铭牌中指示的正负标志看清楚,加上对工艺管线的介质不明确,经常出现反向安装的情况。这就需要在安装之前加强施工交底,正确安装其方向,避免由于装反而使得流体的流速变化率就会变小,此时孔板的前后压差就会变小,进而出现测量变小的问题[2]。

2.2、导压管线方面的原因:
  在导压管线安装中,由于对其安装不规范,也可能出现测量误差的情况,这就需要切实加强对其诱因的分析。,需要切实加强对导压管取压口的位置进行观察。第二,加强对导压管线长度的观测,一般,其长度***长不超过 50m,***短不得低于 3m,过长将使得测量滞后而不灵敏,较短则导致测量波动较大。第三,导压管中带隔离液(乙二醇)时,需要确保正负压管的封包高度相同。第四,导压管在水平段敷设时,应具有一定坡度,且导压管坡度至少在 10° 以上,这样才能确保管内不会有残留的气体和液体,并利用配管将其自动汇流在管道之内。

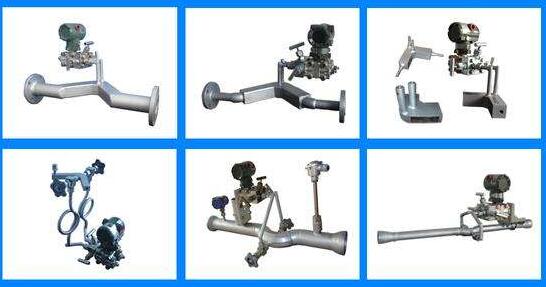

差压流量计出现误差原因分析解决办法
2.3、重油测量方面的原因:
  当管内的介质流量的重油时,在具体的测量工作中,经常发生仪表不准的情况。例如在催化分馏塔底的重油测量时,其采取的隔离液主要是乙二醇,但是由于在冬季的气温较低,经常发生指示针不变或者回零的情况,所以为了加强对其的处理和优化,就需要打开蒸汽伴热,预防由于气温降低,重油的黏度加大,此时其传递阻力就会加大,指示针的反应也就会滞后,严重时还可能导致导压管路被堵塞的情况出现。

2.4、蒸汽测量方面的原因:
  在对具有隔离液乙二醇的蒸汽介质进行测量时,需要考虑在其取压口处的蒸汽高温环境中,经常容易与隔离液乙二醇之间出现化学反应而使得取压口出现胶结和堵塞的情况,否则就会对测量结果的精准性带来影响,因而为了加强对其的处理,就需要切实加强安装方式的整改,比如将隔离液乙二醇系统去除,并在管线中直接安装变送器,这样就能有效的避免出现上述问题,且测量的精度也能得到很好地保障[3]。


3、结语:
  综上所述,差压流量计在维护使用中误差原因较多,在实际使用中,我们应紧密结合测量的介质和差压流量计的类型,针对性的加强对其的分析和处理,才能确保其测量的误差得到高效控制。
