边测边调井下流量计检定影响因素

摘要：井下流量计被广泛应用于注水调剖, 而边测边调井下流量计是相对比较准确的检定手段。本文对几项干扰要素对边测边调井下流量计检定结果的影响进行归纳分析。



　　随着科学技术的发展, 井下流量计的种类也日益增多, 主要分为涡轮流量计、核流量计、电磁流量计等。而随着流量计的使用推广, 检定问题也随之出现。为了解决困难, 多相流动模拟装置被各大工程单位及专业高校广泛应用, 通过该装置进行边测边调井下流量计试验, 规定相应的检定规章, 实现边测边调井下流量计的标检, 提高检定度。



　　1 所测流体流量相对保持时间的影响



　　通过模拟装置试验, 统计检定流体自出口至规定的标准计表, 达到完全采集的实测流量所用时间。对比得知计表完全采集到实测流量所用时间较长的阶段分别为0~30m3/d、30~60m3/d。其中开启电泵、流体初次流入管道所受阻力、5m3和50m3标准流量计的转换都是影响0~30m3/d阶段所用时间长的原因;50m3和500m3标准流量计的转换是影响30~60m3/d阶段所用时间长的原因;由于流量若想达到210m3/d, 要先下降到100m3/d, 因此在180~210m3/d阶段所用时间较长。另外在0~250m3/d则需60~70s的时间用来统计流量。根据以上影响时间的因素, 为了提升检定效果, 设定120s为测量点保持时间, 其余点位设定为100s。表1为计表采集到实测流量所用时间。对比表2与表3可知, 表2所得数据相对平稳。



　　表1 计表采集到实测流量所用时间

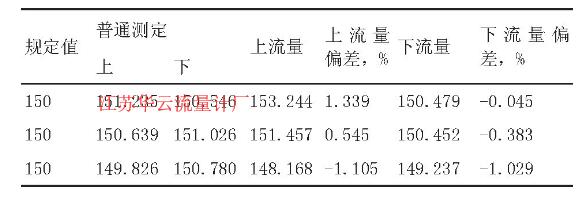

　　表2 100~120s检定效果

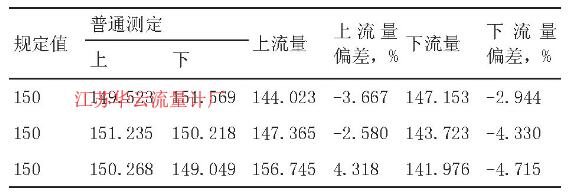

　　表3 80~100s检定效果



　　2 计表刻度数据的影响



　　不管科研、学习还是工作, 都会应用到检验仪表, 对检验仪表的度要求就比较严格。同样的原因, 井下流量计的刻度数据的不同也从根本上影响到了检定结果的偏差。并且尽管刻度数据在特定的情景下是相同的, 然而随着仪表的使用, 其数据的精度、标定的上下限值也会对检定效果产生一定的干扰。通过观察对比可以看出不一样的刻度数据, 可使***后的检测效果出现极大的反差。同时, 在试验过程中, 通过分析得出, 在实际应用中, 刻度数据标定的上下偏差值范围要囊括标准检定时的上下偏差值范围, 这样能够有效的提高检定效率, 例如注水量<250 m3/d, 那么标定到300m3/d, 检测到250m3/d, 则可以使检定结果更加。另外干扰刻度数据的其他原因为模拟装置的井身构造和相关检测工艺等。在计表出厂后进入不同的环境, 由于所用模拟装置的不同, 要重新更改刻度数据。



　　3 结束语



　　井下流量计被广泛应用于国防建设、科学研究及工业生产等各个领域之中。并且随着科学技术的进步, 我国相关部门在能源方面也加大了投资, 使流量计在石油天然气的开发利用和其他能源行业被广泛应用。



　　而由于井下流量计在使用过程中, 是边测边调手法。因此在使用过程中会因为种种因素对检定结果产生影响。仪表刻度数据的影响至关重要, 其次是所测流体流量相对保持时间也对检定结果有所影响, 通过本次对研究数据的统计, 得出刻度数据标定的上下偏差值范围要囊括标准检定时的上下偏差值范围, 可在根本要素上有效提高流量计的检定效率。另外流量保持时间的设定一定要准确, 考虑标准流量计的转换、启泵时间等等因素, 保证流量计的检定精度。



　　本文简述了边测边调井下流量计检定影响因素, 在井下流量计的应用过程中, 还是需要科研人员的不断摸索, 对影响因素进行探究分析, 使得边测边调井下流量计的检定度更上一台阶。
