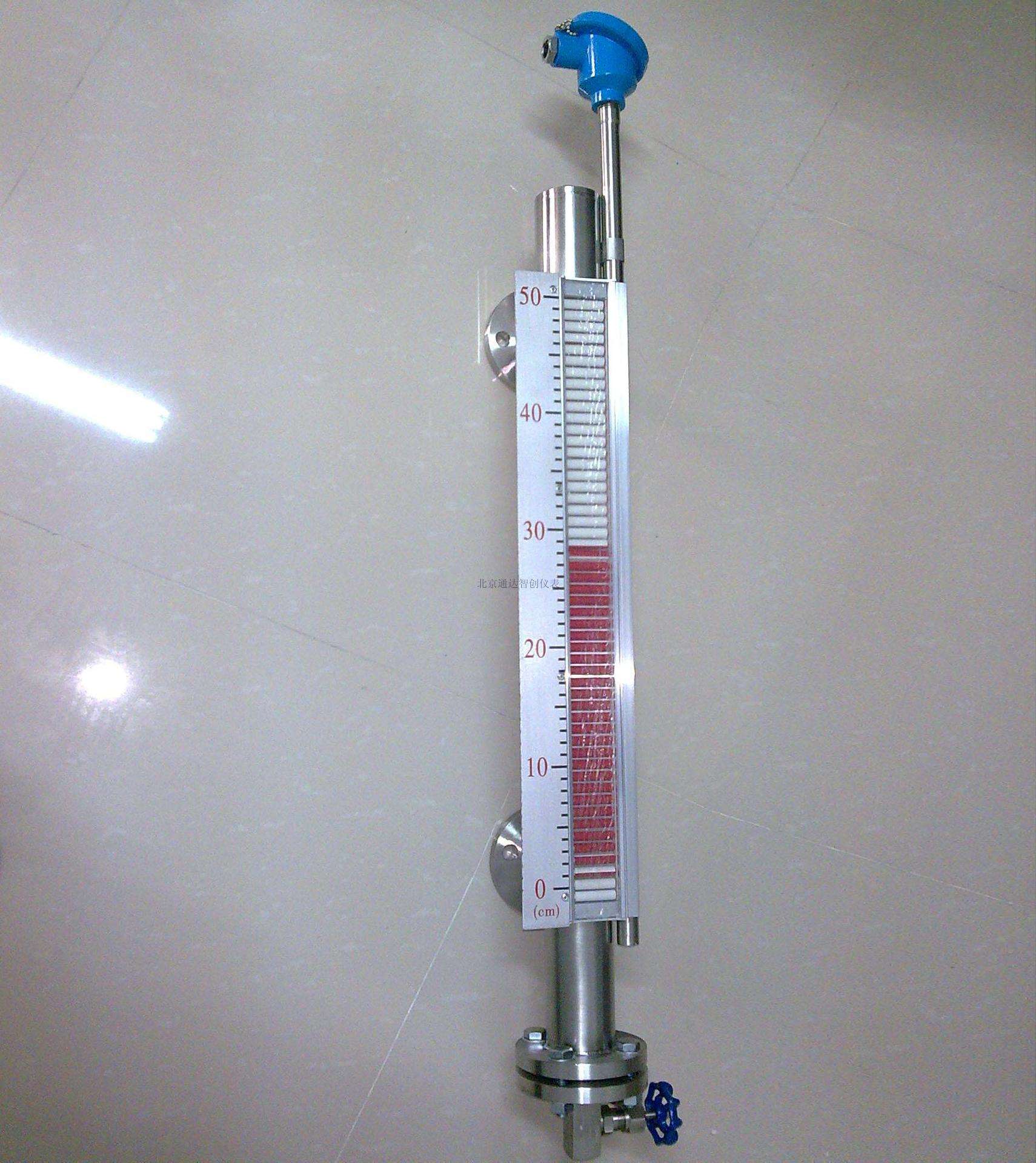

四氟磁翻板液位计选型价格说明


文章日期:2018-06-01|阅读数:


  在说四氟磁翻板液位计之前,相信很多人也不知道四氟是什么东西,它是当今在世界上耐腐蚀***强的材料之一,我们应该都知道液位计是对一些介质进行测量的设备,前面加上了四氟,那就说明是对一些腐蚀性强的介质进行测量,在解释完这个之后,我们再来说说四氟磁翻板液位计的优点以及对它的安装要求。
厂家价格:
价格 ¥ 350.00~5800.00元
起批量 ≥1

规格选型:
产地 江苏 是否进口 加工定制
品牌 其他 型号 UHZ 测量范围 0~10m
测量精度 ±10mm 测量管材质 不锈钢内衬PTFE 适用范围 腐蚀性液体
温度范围 ≤250℃ 压力范围 ≤2.5MPA



  优点之一也就是它的耐腐蚀费非常强,所以我们要是需要测量一些盐酸等酸性液体或者是碱性液体的企业就可以购买这样是设备,不仅仅是如此,测量的范围的也是非常的大,它的测量范围可以达到300-5000mm,第二个优点就是它的指示是非常清晰的,我们在测量的时候,它既可以实现现场的指示,也可以实现远传的变送,报警控制开关也是集于一体,我们也可以相应的自由调整。

  衬四氟磁翻板液位计可根据工程需要,配合远传变送器使用,可实现就地数字显示,以及输出4~20mA的标准远传电信号,以配合记录仪表,或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用,对液位监控报警或对进液出液设备进行控制。

  一、衬四氟磁翻板液位计结构原理

  仪表结构按功能分基本型(现场显示),带控制开关型和带变送器型等三种形式。

  1、仪表根据浮力原理,在测量管内浮标随液位升降而上、下移动,浮标内的磁钢通过磁耦合驱动双色薄片翻转来显示液位高度(白色为气相,红色为液相)。

  2、带控制开关结构,在基本型测量管外侧加装上、下限控制开关(干簧管),当浮标上、下移动到设定控制限位置时发出接点开关信号。

  3、带变送器结构,在基本型测量管外侧加装一套变送器,当浮标上、下移动驱动变送器中传感元件(干簧管)释放,从而改变与液位成比例的电压信号,该电压信号经转换成4~20mADC信号输出,远传至控制室二次仪表进行显示,实现自动控制。

  4、磁性报警开关磁性报警开关是一种小巧型外贴式报警装置,它可安装在液位测量管,任意报警点位置,当管内液面到达设置报警点时,管内磁性浮子与磁开关接近,从而使磁开关输出一个开关信号,达到报警控制的目的。磁开关有常开、常闭,兼容型,可任选。

二、衬四氟磁翻板液位计测量范围

测量范围:300~5000㎜(超过5000mm时可特殊订制)

工作压力:不锈钢内衬PTFE:≤ 2.5MPa;

(我公司***高压力可做25Mpa, 详见高温高压型仪表)

介质温度:不锈钢内衬PTFE:-20~200℃;

不锈钢内衬PP:-20~90℃

介质密度:≥.0.5g/cm3;

介质密度差:≥.0.15g/cm3(测量界位)

过程连接:DN20/25 PN1.0 (执行标准HG20592~20635-97),如需其它标准可按客户要求制造。

接液材质: PTFE、PP;(按介质化学性质及使用温度压力选择);

浮子材质:PTFE、PP、不锈钢衬PTFE等。

三、衬四氟磁翻板液位计特点

◇适合容器内液体介质的液位、界位的测量。除现场指示外,还根据要求配远传变送器、报警开关、控制开关,检测功能齐全。

◇指示新颖,读数直观、醒目,观察指示器的方向可根据用户需要改变角度。

◇测量范围大,不受贮槽高度限制。

◇指示机构与被测介质完全隔离、因而密封性高、使用安全。

◇结构简单,安装方便,维护费用低。

◇耐腐蚀,无需电源、防爆

四、衬四氟磁翻板液位计使用场合列表

型 式

适 用 范 围

普通型

适用于低、中、高压,无特殊防腐要求场合。

真空型

适用于超低温、超高温、低、中、高压,无特殊防腐要求场合。

防霜型

适用于低温,低、中高压,无特殊防腐要求场合。

地下型

适用于埋地式或顶部开孔贮槽、介质窜动不大的场合。

夹套型

适用于需保温或冷却,低、中、高压,无特殊防腐要求的场合。

内衬里型

四氟或其它衬里,适用于特殊防腐要求的低、中、高压场合。

防腐型

PP或PVC材质、适用于常温、常压耐腐蚀场合。

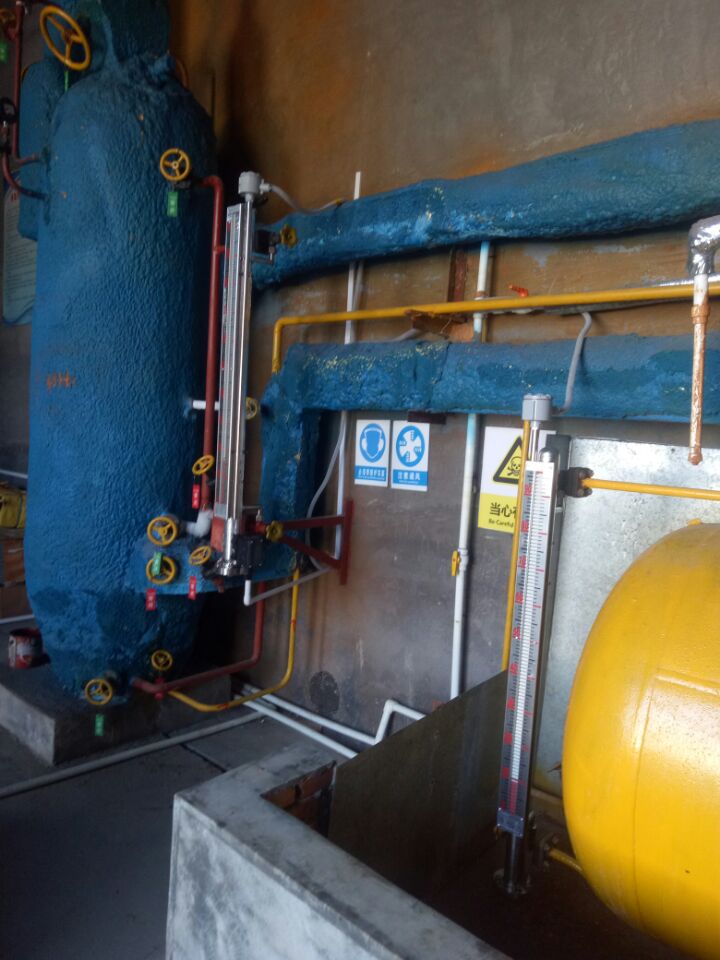

五、衬四氟磁翻板液位计应用范围

衬四氟磁翻板(柱)液位计能普遍用于石油、化工、油田、医药、食物、酒业等行业中各类贮液罐、贮槽、贮液池、反映罐、发酵罐内液体、油田、液化气、液氢、强酸碱液、弱酸碱液、发电厂汽锅汽包、高下加、除氧器、疏水箱、回水箱高下压加热器、凝聚器、蒸发患有主其余压力容器内与1Cr8NitTi、304+PTEE(聚四氟乙烯)、316L、PVC、PP相容液体介质的液位、液面及两种分歧介质界面丈量与显示。有多种装置情势供你抉择,以顺应分歧场所、情况的请求。

六、衬四氟磁翻板液位计选型表

衬四氟磁翻板液位计



1 侧装式
2 顶装式

安装方式



1 1Cr18Ni9Ti
2 ABS
3 PP-R

主体材质



1 0.6MPa
2 1.6MPa
3 2.5MPa
4 4.0Mpa

公称压力



1 基本型
2 带上下限开关输出
3 带电远传(0~10mA输出,220V,AC)
4 带电远传(4~20mA输出,24V,DC)
5 带本安防爆型(4~20mA,24V,DC)
6 带本安防爆型上下限开关输出

类型



L 安装间距(测量范围)





L1 安装深度(顶装式(0~4000mm任选)





介质密度ρ(g/c)









2

2

1

1

=2500mm

L1=3000mm

ρ=0.8g/c

举例





  如果当我们在安装四氟磁翻板液位计的时候,无论是进行侧面安装还是顶面安装,都可以达到很好的效果,就拿侧面安装来说,耐振动性是非常好的,如果是液位波动比较大,它也可以正常的进行工作,结构也  是非常的简单。在说了这么多它的信息之后,相信我们企业也迫不及待的想要购买它了,大家在华云仪表购买它是非常不错的,华云仪表公司的这个产品,被很多企业购买,而且反馈回来的信息都是好评,所以我们在他们家购买就一定不会失望,除此之外,厂家还会给我们带磁钢校正器,我们在现场的时候,就可以随意的调整技术参数,是非常方便的。
