微功耗插入式切向涡轮流量计


文章日期:2018-11-27|阅读数:


    微功耗插人式切向涡轮流量计由插人式涡轮传感器、热敏电阻和微功耗流(热)量计组成,可测量不同管径中液体介质瞬时及累积流量,介质温度和瞬时及累积热量(热量型)。传感器采用镍基碳化钨、红宝石、聚四氟等材料,具有抗腐蚀性能好、耐磨度高、可靠性强等特点;构成流量计的单片微机接口电路均采用微功耗器件,具有无需外接电源(内置铿电池连续工作5年以上)、防爆性能好、应用方式更加灵活的特点。

1、结构及电路原理:

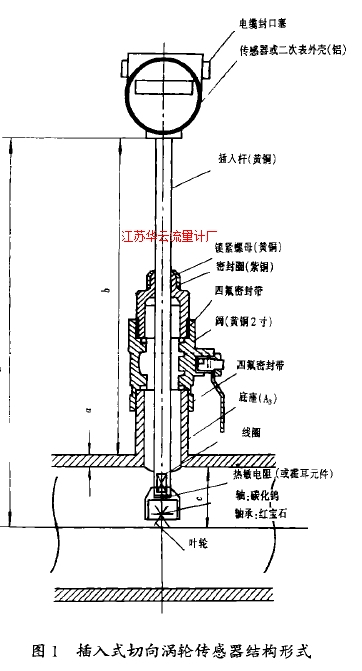

    插人式切向涡轮传感器结构如图1所示。
图1插入式切向涡轮传感器结构形式
图1插入式切向涡轮传感器结构形式

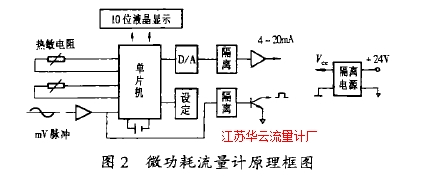

  微功耗流量计电路原理框图如图2所示。
图2微功耗流量计原理框图
图2微功耗流量计原理框图

2、工作原理:
    插入管道中的转子叶轮在流体的冲击下转动,转速与流体流速成正比,每个叶轮叶片上嵌有磁钢,通过安装在叶轮上部的线圈或霍尔元件发出与流体流速成正比的脉冲信号。而热量的检测是将热敏元件嵌人叶轮转子支架中,将介质温度转化为电阻变化。由单片机等器件构成的微功耗流量计,接收脉冲和电阻信号计算出流体的流量和热量并可显示和远传该信号。
    由切向涡轮传感器(也可采用其它流量传感器)产生的mV脉冲信号首先由施密特整形比较电路产生方波脉冲信号,然后送到单片机的脉冲计数口计数,单片机内含有2路R/F, A/D转换电路,将2路热敏电阻随温度变化而产生的电阻变化转化为频率脉冲信号,送入A/D转换器,单片机接收到流量脉冲信号和温度信号,按流量型和热量型分别计算、显示出瞬时流量、累计流量、温度、瞬时及累计热量。
    流量型仪表数学表达式为:
流量型仪表数学表达式

  式中:了为流体瞬时流量,vh; f为脉冲频率,Hz; K为仪表系数,由按键输人N/时,脉冲数N由厂家提供;P为流体密度值,t/m3,由单片机根据温度自动计算。
  热量型仪表数学表达式为:
热量型仪表数学表达式
  式中:Q为流体瞬时热量值,GJ/h或MJ/h; 9为流体瞬时流量,t /h; t1,为流体入口温度,°C ; t2为流体出口温度,℃。

3、主要技术参数:
    测量介质:各种液体(冷热水)、低粘成品油(汽、柴、煤)
介质温度:0一150°C
流速测量范围:0.3一8m/s
测量管径:50一800mm
耐压:2 . 5MPa
    输出信号:三线制输出正比于瞬时流量的频率信号和4一20mA流量或热量信号(经四段非线性校正)。
    准确度:流量(热量)测量为士1.5%FS(其中二次仪表为土0.5%FS);温度测量为士0.25%F510.2°C
    供电方式:24V, d. c.或锉电池3 . 6V ,1 700m,-1·h。
