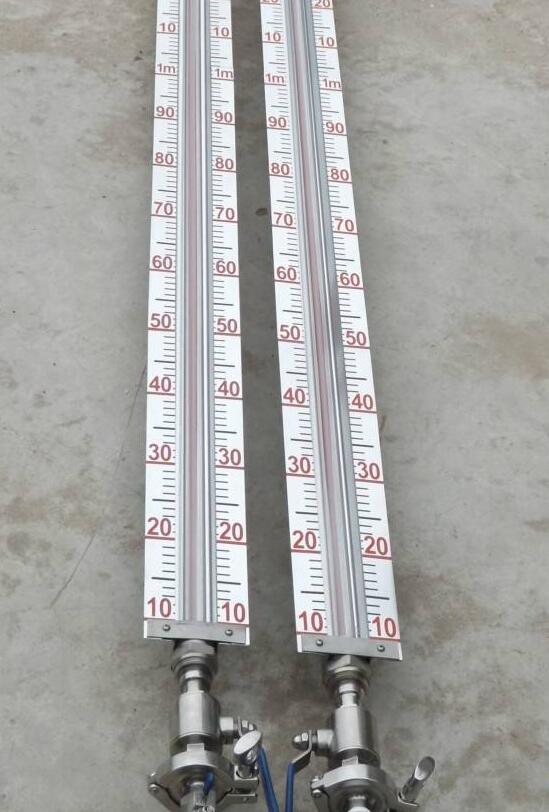

高温磁翻板液位计厂家价格选型说明


文章日期:2018-06-01|阅读数:


  今天给大家说的这款高温磁翻板液位计,它在各种行业被使用,比如在电力、供热以及供气行业,满足了我们很多企业的需求,今天我们重点来说一下它的优点以及作用,之所以会满足一些行业电力、供热以及供气的要求,主要是因为它采用了独特的散热方式,可以有效的控制仪表的工作温度,同时还会避免一些磁性的元件因为高温的原因被退磁,所以说这种散热方式独特也是它的一个优点,同时它的测量温度也是可以达到非常高,可达450℃。

厂家价格:
价格 ¥ 283.00 ¥ 580.00 ¥ 4900.00
起批量 ≥1
规格选型:
是否进口 加工定制 品牌 华云
型号 1015 测量范围 300~16000mm 测量精度 0 ~±5mm
测量管材质 304、316L
  高温磁翻板液位计第二个优点就是它在使用的时候也是非常简便,我们企业在购买它使用时候,它可以清晰的指示液位的高度,当显示的时候也是非常直观且醒目的,这里要华云仪表的这种设备,因为他们家的设备可以非常准确的测量数据,有一些不好的这种产品,测量的时候会出现数据不准确的原因,会影响很多方面,华云的这种就是避免了这样的问题,大家购买这种设备要首先考虑到他们。
高温磁翻板液位计|高压磁翻板液位计|厂家价格

        江苏华云仪表厂生产的高温高压磁翻板液位计是我公司为拓宽UHZ系列磁翻板液位计的使用范围,更广泛地满足电力、供热、供气等行业的要求,采用独特的散热方式,有效地控制了介仪表的工作温度,避免了磁性元件在高温条件下退磁,确保仪表工作可靠,可测量高温450℃,高压25MPa,在国内同行业中处于地位。
该液位计适用于高温高压液体容器的液位、界位的测量和控制。清晰的指示出液位的高度,显示直观醒目,指示器与贮罐完全隔离,使用安全、设计合理、结构简单、安装方便可靠、性能稳定、使用寿命长、维修费用低、便于安装维护等优点。
用户可根据工程需要,配合远传变送器使用,可实现就地数字显示,以及输出4~20mA的标准远传电信号,以配合记录仪表,或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用,对液位监控报警或对进液出液设备进行控制。

高温高压磁翻板液位计的技术参数
测量范围:200…….~15000㎜(超过6000mm的或运输条件不允许超过长度的液位计可采购分段制造)
显示精度:±10mm;
工作压力:6.3、10.0、16.0、25.0MPa;
介质温度:-20℃~450℃;
介质密度:≥.0.5g/cm3;
介质密度差:≥.0.15g/cm3(测量界位)
介质粘度:≤0.4Pa·S;
过程连接:DN20/25 PN1.0 (执行标准HG20592~20635-97),如需其它标准可按客户要求制造。
接液材质:316SS、316L等等
(按介质化学性质及使用温度压力选择);
浮子材质:316SS、316L、钛等。

高温高压磁翻板液位计的订货选项表

高温磁翻板液位计|高压磁翻板液位计|厂家价格

液位计

类型

 就地显示 输出4-20mA  上、下限报警(开关形式: 常开或常闭、保持型、防爆型)

 输出4-20mA及上、下限报警  HART协议 RS485总线

工作温度

-20~450℃℃(按客户要求)

测量范围

L= ㎜(按客户要求:200…….~15000㎜)

测量介质

(按客户要求)

介质密度

g/cm3(按客户提供:≥.0.5g/cm3)

设计压力

≤6.3Mpa ≤10.0Mpa ≤25Mpa  其它Mpa

实际压力

≤6.3Mpa ≤10.0Mpa ≤25Mpa  其它Mpa

过程连接

DN20 PN1.0 DN25 PN1.0  其它:DNPN(按客户要求)

其它要求

防爆(隔爆型) 其它


  一、概述

  侧装磁性翻板液位计,是本公司引进、吸收国内外同类产品,并加以消化、吸收、提高,按原化学工业部颁布的磁性液位计标准HG/T21584-95研制生产的产品。可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位测量。该磁翻板液位计系列可以做到高密封、防泄漏和适应高压、高温、腐蚀性条件下的液位测量。全过程测量无盲区,显示醒目,读数直观。特别是现场指示部分,由于不与液体介质直接接触,所以对高温、高压、高粘度、有毒、有害、强腐蚀性介质,更能显示其优越性。因此,它比传统的玻璃管式、板式液位计具有更高的可靠性、安全性、先进性、实用性。

  该液位计***显著特点是液体介质与指示器完全隔离,所以在任何情况下都非常安全、耐用,而且各种型号的液位计配上液位报警、控制开关,可实现液位或界位的上、下限越位报警控制或联锁;配上干簧芯片组液位变送器,可将液位、界位信号转换成二线制4-20mADC标准信号,传输给计算机、调节器、液位数显仪,实现远距离指示、检测、记录与控制,该系列液位计广泛用于:石油、化工、冶金、制药、食品、电力等各种生产过程中的液位测量与控制。

  二、侧装磁性翻板液位计原理与结构

  1、工作原理:

  ⑴磁性液位计其工作原理是根据阿基米德定律,利用浮子的重量与浮子排开液体的体积的重量相等的原理使装有性磁钢的浮子随液面变化而变化,浮子内磁力线的位置(即是实际液面位置)通过磁性作用驱动翻柱、翻板,当液面上升时,液相翻成红色;液面下降时,气相翻成白色或黑色。从而醒目地指示容器内液位变化。

  ⑵显示面板上装有标尺,这样可直接读出液位高度,在本体下端安装有阀门,供取样和排污用。

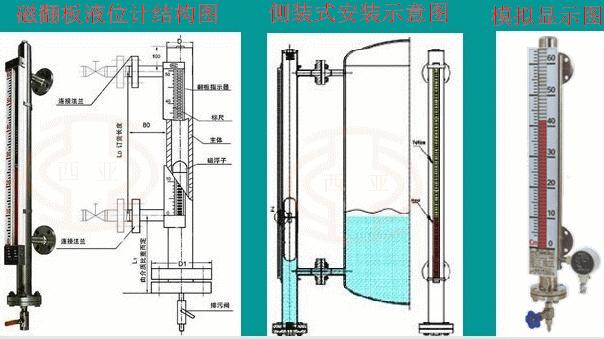

  2、主要结构:

  ⑴(普通型),它是由本体、浮子、面板框等部件组成。液位计与容器上下法兰连接,连接时中间加阀门,安装在一侧。它适用于在不需要保温或冷却,且介质对奥氏体不锈钢不腐蚀的场合。

  ⑵(保温型),它的结构在(1)型的基础上增设保温隔套管、保温连接管、上下保温连接管与设备保温系统相连接,通过开启阀门的大小即可达到所需要的温度。

  ⑶(侧顶型),它是由磁性浮球、浮标、侧装本体组件、面板框等部件组成,显示位置为侧面顶部,适于高温、高粘稠介质或侧开孔容器。

  ⑷(顶装型),它是有面板框、顶装本体组件、导向管、浮球等部件组成,显示位置为顶部,适用于埋地式或顶部开孔贮槽、介质窜动不大的场合。

  ⑸(抽真空型),它的结构在⑴型的基础上增设真空管,使液位计本体与外界隔离,适用于保温、加热、隔热、降温等场合。

  ⑹(衬四氟型),它的结构是在⑴型的基础上内衬聚四氟乙烯,适用于常温、常压耐腐蚀性场合

  三、侧装磁性翻板液位计主要技术参数

  1、量程范围(mm):300~19000

  2、介质密度(g/cm3):≥0.45

  3、介质粘度:≤0.02Pa.S

  4、工作温度℃:-180~350

  5、压力等级(MPa):≤32

  6、测量精度(mm):≤±10

  7、安装方式:侧装式、顶装式、底装式

  8、防护等级:IP65

  9、防爆等级:ibⅡCT4(本安型)、dⅡBT3(隔爆型)

  10、传输方式:4~20mA或开关量

  11、接口法兰:PN2.5DN25HG20592(侧装式)

  PN1.0DN80HG20592(顶装式、底装式),可以根据用户的需要特殊定制。

  注:当液位计安能装受环境影响,空间位置L1<300订货时应明显提出。

  四、特点

  它与普通玻璃管式和玻璃板式液面计相比,具有下列特点:

  ⑴液位计主要部件(本体)与介质直接接触的材料是采用优质不锈钢或其他特种材料制作,指示部件不与介质接触,因此对装有易燃、易爆、有毒、有腐蚀性介质的容器,使用该液位计十分安全可靠。

  ⑵采用双色(气相呈白色,液相呈红色)翻柱、翻板显示,指示连续直观醒目,无盲区,在任何情况下都不会出现假液位。

  ⑶密封面少,比原板式液位计减少静密封泄漏点95%以上,因此,克服了石油、化工等行业压力容器配件跑、冒、滴、漏等薄弱环节。

  ⑷结构简单,安装维修方便,量程大,设计压力高,使用寿命长,适用范围广。

  ⑸磁性浮子液位计,用一台液位计可以代替多台玻璃板式液位计,且安装使用极为方便。同时,使用本厂开发的液位远传变送器、报警自动控制仪,可实现上、下限位报警及监控自动化。

  五、安装、使用与维修

  1、安装要求:

  ⑴液位计必须垂直安装,偏差≤3mm。

  ⑵液位计测量范围超过4.5米时,在上下法兰中间应增设中间支撑。

  ⑶筒体保持100mm距离内不能有吸磁性材料。

  ⑷浮子装入筒体时,切勿将浮标上下颠倒(磁性端在上)。

  ⑸仔细检查各连接处螺栓是否上紧之后仪表即可投入使用。

  ⑹保温型液位计除按以上要求安装外,还必须连接冷却或加热系统。

  ⑺地下型液位计先把导管安装在地下容器内,再把连接好的浮标、浮球、连杆装入导管,然后安装上半部。

  2、使用:

  ⑴液位计投入运行时,应先打开上阀门,然后慢慢地打开下阀门,避免容器内的受压介质急速流入管体,使浮子急速上升,造成翻柱跟踪指示失灵或浮子受冲击而损坏。

  ⑵液位计在出厂前各部件按标准均已分别经过内压和外压试验,安装后不必再试压,当容器和液位计连通后做内压试验时应将浮子取出,投入运行时再放入。

  ⑶在使用过程中,由于液位突变或其它原因造成个别翻柱不能翻转可以用校正磁钢(附件)或浮子校正。

  3、维修与保养:

  ⑴产品使用一段时间后,如介质有沉淀物时,应经常排污,清洗时关掉上下阀门并放空介质,排出液体,拆下下法兰取出浮子,然后进行清洗。

  ⑵产品在使用过程中如发现浮子及面板框损坏,可直接与我厂联系,并请提供产品出厂编号,我厂备有产品档案,以便及时提供部件更换。

  六、订货须知

  1、订货时请提供下列参数:

  ⑴测量长度

  ⑵连接法兰标准

  ⑶介质名称和密度

  ⑷介质温度

  ⑸介质压力

  ⑹安装方式

  ⑺选用材质



    江苏华云仪表厂根据测量温度、测量压力、测量介质、安装方式等等参数的不同等系列仪表供客户选择。根据形式分为侧装型、顶装型以及专用型。侧装型包括:普通型、液态汽体专用、防腐型、内衬型、卫生型、夹套型、耐低温防霜型、高温高压型等,顶装型包括:普通型、液态汽体专用、耐腐型、粘稠型、顶侧型。以及特殊工况专用型等等。以上均为我公司自产产品质优价廉,种类较多,保证客户选择到性价比更好的产品。

  高温磁翻板液位计第三个优点就是它的使用也是非常的安全,性能也非常的稳定,我们企业在使用这种设备的时候,要是配合远近变送器去使用它,还可以实现数字的就地显示,是非常方便的,除此之外,它的安装也是非常的可靠,我们只要选对了公司,那购买的产品就一定会令我们满意,购买好的产品就要到华云仪表公司购买,说了这么多它的特点以及作用,希望想要购买的企业可以得到一些帮助。
