容积法验证在线锥形差压式流量计精度


文章日期:2018-02-21|阅读数:


1.前言:
  流量计是水厂水处理过程中非常重要的计量仪表,它的计量是否准确、可靠关系到水处理过程中加药量、加氯量比例控制等以及公司的各项考核指标和管网漏损率及一系列经济指标的计算。所以做好流量计精度验证工作显得尤为重要。

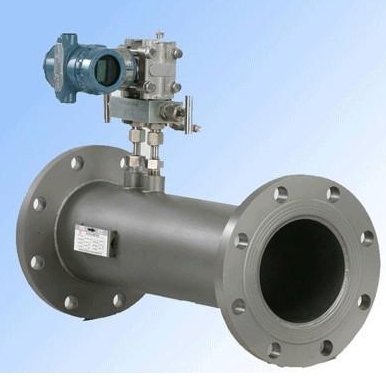

容积法验证在线锥形差压式流量计精度
2、流量计精度验证方法:
2.1、流量计本身精度验证:
  采用的是仪表法,技术人员已验证过。
2.2、流量计所在管网系统中计量精度验证:
2.2.1、水厂出厂水流量计计量精度的验证采用容积法。容积法原理为 :首先用高精度钢尺测量清水池和吸水井的实际空间平面尺寸,计算出清水池和吸水井的实际平面面积,然后通过人工准确的测量清水池和吸水井的液位验证液位变送器,将清水池水位调至较高的水位,关闭总进厂水阀门,待清水池和吸水井水位稳定后,记录其水位及待验证的流量计累积流量。***后开启水泵,经过一段时间后,再次记录清水池和吸水井的水位及待验证的流量计累积流量,通过清水池和吸水井的水位差,可以计算出实际出水量,再计算出待验证的流量计的出水量,用实际出水量减去流量计的出水量,得到它们之间的误差,从而验证了出厂水流量计的计量精度,计算公式如下 :
  E=(Q实—Q仪)/Q实×100%式中 :E—两者之间的误差值
    Q实——实际水量 ;
    Q仪—待验证流量计的水量。
2.2.2、水厂进厂水流量计计量精度的验证也采用容积法。水厂采用常规水处理工艺(混凝—沉淀—过滤—消毒),所以在正常供水、无反冲洗、无排泥等情况下,
澄清池和滤池水位基本呈恒定状态。根据出厂水流量计验证结果、水位平衡原理等在一段时间内进厂水的实际进水量就等于出厂水的实际出水量与清水池和吸水井水位差量之和。
3、容积法验证方案及测试结果:
  对于水厂流量计的计量精度验证,首先要制定详细的测试方案,其次要人工测量清水池,吸水井的平面面积,扣除清水池,吸水井中的梁,柱等面积,人工测量清水池和吸水井的水位验证液位变送器。***后要进行合理调度。下面是水厂对出厂水和进厂水流量计验证方案及其测试结果 :
3.1、出厂水流量计精度验证方案及测试结果:
3.1.1、在正常进水的情况下,将清水池的水位调至高水位,关闭总进厂水阀门,关闭清水池进水阀。
3.1.2、需要约 10 分钟的稳定过程,准确记录清水池及吸水井的水位,记录生活和工业流量计的累积量,正常供水。
3.1.3、运行一段时间后,再次准确记录清水池及吸水井的水位,记录生活和工业流量计的累积量。具体结果见下页表 1 :

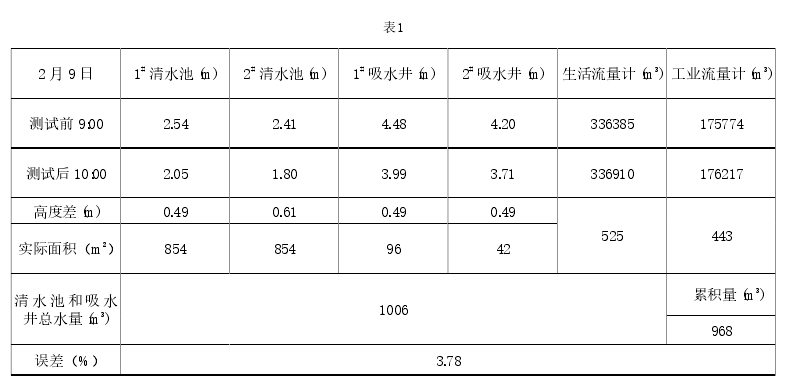

表1



3.2、进厂水流量计精度验证方案及其测试结果:
3.2.1、在正常进水的情况下选择供水量小的时间段,主要是避免滤池反冲洗,反冲洗时会导致滤池内水位发生变化。在此时间段内澄清池不得排泥,保持正常供水。
3.2.2、需要 10 分钟的稳定过程后,准确记录好进厂水流量计累积量,记录好清水池和吸水井水位及生活和工业流量计累积量。
3.2.3 运行一段时间后,再次准确记录进厂水流量计累积量,清水池及吸水井水位及生活和工业流量计累积量,具体结果见表 2 :

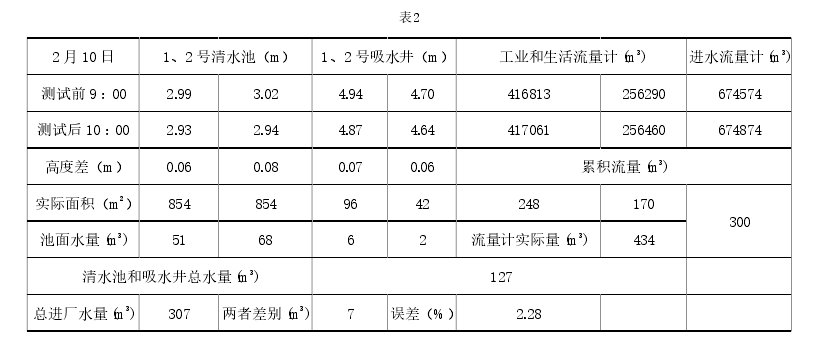

表2
4、结论:
  通过对某公司出厂水、进厂水流量计精度进行验证,其结果说明容积法验证流量计精度是一种直观可靠的方法。出厂水流量计精度达到 3.78%,进厂水流量计精度达到 2.28%。为公司的各项考核指标、管网漏损率、一系列经济指标的计算、生产管理和经济效益起到积极促进作用。
