测蒸汽的金属转子流量计刻度换算与工艺条件选


文章日期:2018-04-01|阅读数:


摘要:用金属转子流量计测蒸汽流量,其刻度换算的公式推导根据及工艺提自控条件的必须。
  Abstract: In application of metal variable area flow meter, the scale, sometimes, is needed to conversion. In this article, the deduction of scale conversion formulae and the process conditions were presented.

1、用金属转子流量计可测蒸汽流量:
  用金属转子流量计测液体、气体流量是很常用的。但用金属转子流量计来测蒸汽流量却很少用,实际上用金属转子流量计可测蒸汽流量。因为金属转子流量计由于是金属外壳,故不易破碎。一般DN  15~DN  50,耐压可达 4.0  MPa(40  kg/m2);DN 80~DN  250,耐压可达 1.6  MPa(16  kg/m2)。一般,就地型介质温度可达 -80~300℃;远传型介质温度可达 -40~150℃。其不锈钢(304 SS,316 SS)浮子一般密度 7.9 t/m3,一般防护等级 IP 65,防爆有隔爆型(Exd),本安型(Exia),所以如果需要用金属转子流量计可测蒸汽,但应注意用玻璃转子流量计不能测蒸汽。

2、金属转子流量计刻度换算:
  由于金属转子流量计刻度换算,测量液体,用水标定,要用被测液体密度换算;测量气体,用标准状态下空气标定,故一定要用被测气体标准状态下的密度。而由于气体密度操作状态与标准状态要温压补偿。故气体密度补偿公式较复杂。但对于测蒸汽,可采用测液体的密度补偿公式。在公式中,由于浮子密度远大于蒸汽密度,故可将测液体的密度补偿公式作变化如下:
(1)选用蒸汽用金属转子流量计的计算公式(用测液体的金属转子流量计公式推导):

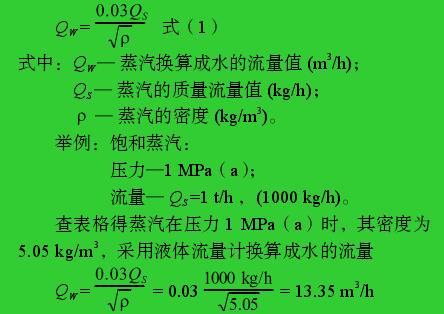

计算公式
  在选用金属转子流量时,可采用上式选用水的金属转子流量计刻度值。将 QW按***大流量值计算,并扩大纳入金属转子流量计的规格。(2)从液体金属转子流量计读数计算蒸汽流量值计算公式,如果需要,在现场读取测液体用金属
  转子流量计的读数的数值后,可反算蒸汽流量值,其公式为:      QS = 33.3 QW   式(2)式中:QS —蒸汽的质量流量值 (kg/h); QW —金属转子流量计的刻度值 (m3/h) ;    — 蒸汽的密度 (kg/m3)。

3、工艺专业如何向自控专业提条件:
(1)  转子流量计刻度换算实际是密度补偿。对饱和蒸汽和过热蒸汽要不同处理。在工程上,如果工艺专业向自控专业只提蒸汽压力,不提温度,则按饱和蒸汽考虑。因为饱和蒸汽的压力和温度有一一对应的关系。从资料可以查出其对应的密度。当然***好工艺专业要提出蒸汽的密度。对于饱和蒸汽的压力、温度和密度对应关系列于表 1。
(2)  如果工艺专业向自控专业提出的是过热蒸汽,则需同时提出蒸汽的压力、温度、密度,因为同样压力下,过热蒸汽密度比饱和蒸汽大。工艺专业必须提出过热蒸汽的密度(如果工艺专业没有提出密度,则自控专业一般可从过热蒸汽的温度、压力及克拉普龙方程式来综合考虑,去搞清楚密度)。

4、转子流量计的规格书:
  转子流量计因为方便、简单,故应用较广,但作为一个流量仪表,要考虑很多因素,用户可根据各种情况要求填写中英文对照的规格书(见表 2)。

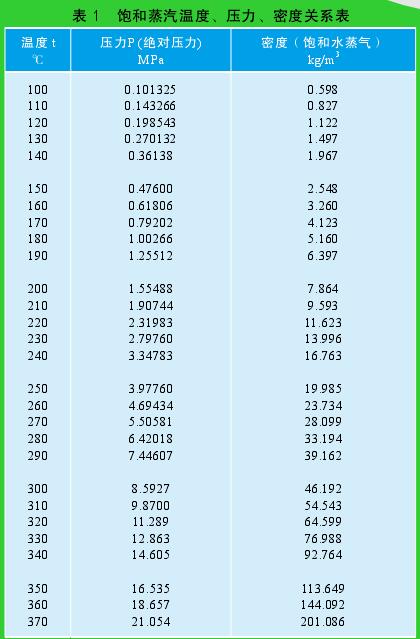

表 1 饱和蒸汽温度、压力、密度关系表
表 1 饱和蒸汽温度、压力、密度关系表

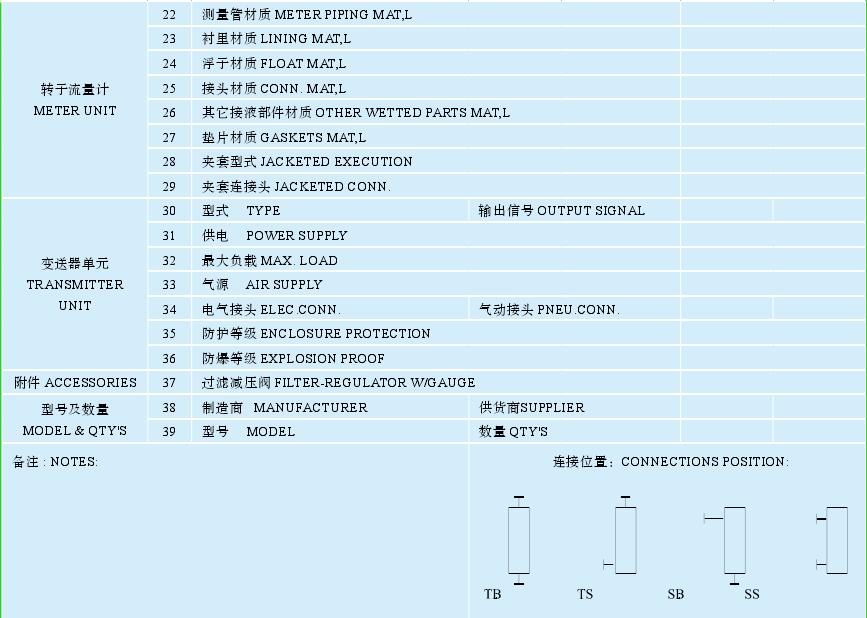

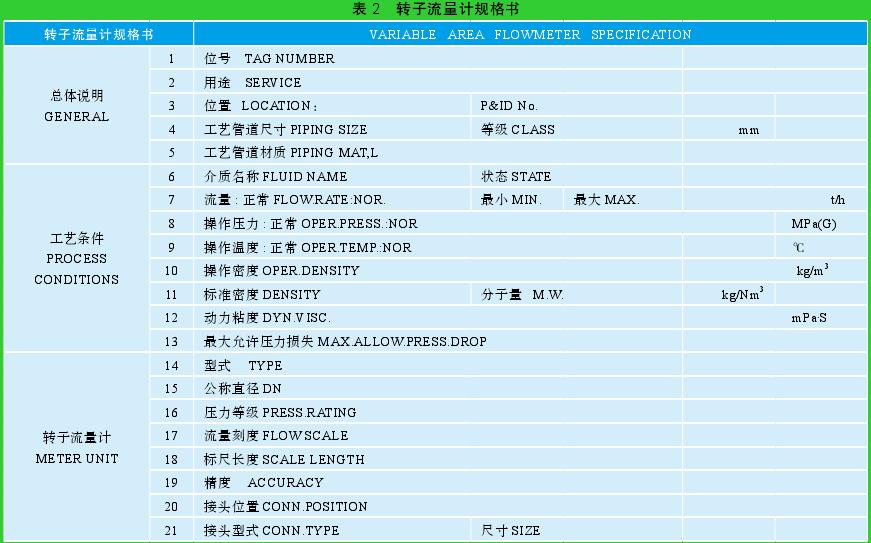

表 2 转子流量计规格书

表 2 转子流量计规格书
表 2 转子流量计规格书
