插入式液体流量计种类


文章日期:2019-08-14|阅读数:


插入式流量计在大口径水流量测量中占有重要的地位,重量轻、压损小、易于安装和维修,是插入式流量计的一大优点,下面华云仪表为大家整理插入式液体流量计种类

插入式液体流量计种类

几种插入式流量计的比较

(1)插入式涡轮流量计。价格较低,适合测量洁净液体的流量。流体中含固体颗粒或粘稠物时,极易导致涡轮卡滞。流体中夹带的纤维、四氟生料带之类的异物,极易绕在涡轮叶片上,导致流量系数改变,而大口径管路上加装网目数满足要求的过滤器又不大现实,因而影响了人们对插入式涡轮流量计的选用。

(2)差压式均速管流量计。这种流量计在大口径水流量测量中用得较多。主要原因是结构简单,价格便宜,维修方便。因属径流速计型,只要仪表插入杆长度同管径相吻合,仪表示值受管内流速分布的影响较小。均速管在安装时要特别注意引压管中不能有气体存在。

(3)插入式涡街流量计。插入式涡街流量计本身精度可达±1%,耐脏性比插入式涡轮流量计好,被测流体中有少量泥沙时也不会像均速管那样容易引起故障,但受其测量原理的制约,用来测量水流量时,可测流速下限只能达到0.3m/s,因此,在测量对象的流速下限要求更低时,不能胜任。

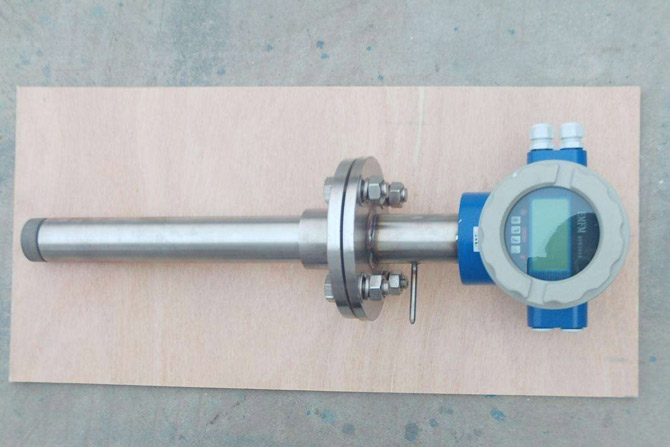

(4)插入式电磁流量计。同其他插入式流量计相比,用插入式电磁流量计测量大口径管道水流量具有明显的优越性。范围度特别大;测量头有较高的精度;阻塞影响可忽略;有浸没型产品,安装在仪表井中被水淹没也不影响正常测量。

插入式流量计是基于速度面积法工作的,不论测量头是何种测量原理,管道中都必须充满液体。为了防止液体中的气体在管道内积聚,管道的最高点都应安装排气阀,实行自动排气或人工定期排气。

插入式流量计有哪些与主要应用

插入式电磁流量计与流体接触的传感器零部件有衬里(或绝缘材料制成的测量管)、电极、接地环和密封垫片,其材料的耐腐蚀性、耐磨耗性和使用件少,形状简单,材料选择灵活温度上限等影响仪表对流体的适应性。由于零部件少,形状简单,材料选择灵活,电磁流量传感器对流体的适应性强。

插入式电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。插入式电磁流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理,水利建设等领域。

插入式涡街流量计的优点是抗振性能特别好,无零点漂移,可靠性高。通过长时间对涡街流量计进行的大量波形分析和频谱分析,设计出探头形状、壁厚,高度、探头杆直径及与之相配套的压电晶体,采用先进的数控车床进行加工,确保加工的同轴度和光洁度等技术参数,配合特殊的工艺处理,克服涡街流量计存在的固有自振荡频率对信号的影响这个通病。

插入式涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量。特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。

插入式超声波流量计根据对信号检测的原理超声流量计可分为传播速度差法(直接时差法、时差法、相位差法和频差法)、波束偏移法、多普勒法、互相关法、空间滤法及噪声法等。超声流量计和电磁流量计一样,因仪表流通通道未设置任何阻碍件,均属无阻碍流量计,是适于解决流量测量困难问题的一类流量计,特别在大口径流量测量方面有较突出的优点。

插入式超声波流量计主要应用于石油、化工、冶金、电力、给排水等领域。

插入式涡轮流量计结构为防爆设计,可以显示流量总量,瞬时流量和流量满度百分比。电池采用长效锂电池,单功能积算表电池使用寿命可达5年以上,多功能显示表电池使用寿命也可达到12个月以上。可以显示的流量单位众多,有立方米,加仑,升,标准立方米,标准升等,可以设定固定压力、温度参数对气体进行补偿,对压力和温度参数变化不大的场合,可使用该仪表进行固定补偿积算。

插入式涡轮流量计主要用于石油、化工、冶金、科研等领域的计量、控制系统。

插入式靶式流量计是在传统靶式流量计的基础上,随着新型传感器、微电子技术的发展研制开发成的新型电容力感应式流量插入式靶式流量计计,它既有孔板、涡街等流量计无可动部件的特点,同时又具有很高的灵敏度、与容积式流量计相媲美的准确度,量程范围宽。

插入式靶式流量计在小流量、高粘度、易凝易堵、高低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。主要用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量。

流量计选型四大原则

原则一

流量计选型是指按照生产要求,从仪表产品供应的实际情况出发,综合地考虑测量的安全、准确和经济性,并根据被测流体的性质及流动情况确定流量取样装置的方式和测量仪表的型式和规格。

流量测量的安全可靠,首先是测量方式可靠,即取样装置在运行中不会发生机械强度或电气回路故障而引起事故;二是测量仪表无论在正常生产或故障情况下都不致影响生产系统的安全。例如,对发电厂高温高压主蒸汽流量的测量,其安装于管道中的一次测量元件必须牢固,以确保在高速汽流冲刷下不发生机构损坏。因此,一般都优先选用标准节流装置,而不选用悬臂梁式双重喇叭管或插入式流量计等非标准测速装置,以及结构强度低的靶式、涡轮流量计等。燃油电厂和有可燃性气体的场合,应选用防爆型仪表。

原则二

在保证仪表安全运行的基础上,力求提高仪表的准确性和节能性。为此,不仅要选用满足准确度要求的显示仪表,而且要根据被测介质的特点选择合理的测量方式。发电厂主蒸汽流量测量,由于其对电厂安全和经济性至关重要,一般都采用成熟的标准节流装量配差压流量计,化学水处理的污水和燃油分别属脏污流和低雷诺数粘性流,都不适用标准节流件。对脏污流一般选用圆缺孔板等非标准节流件配差压计或超声多普勒式流量计,而粘性流可分别采用容积式、靶式或楔形流量计等。水轮机人口水量、凝汽器循环水量及回热机组的回热蒸汽等都是大管径(400mm以上)的流量测量参数,由于加工创造困难和压损大,一般都不选用标准节流装置。根据被测介质特件及测量准确度要求,分别采用插入式流量计、测速元件配差压计、超声波流量计,或采用标记法、模拟法等无能损方式测流量。

原则三

为保证流量计使用寿命及准确性,选型时还要注意仪表的防振要求。在湿热地区要选择湿热式仪表。

正确地选择仪表的规格,也是保证仪表使用寿命和准确度的重要一环。应特别注意静压及耐温的选择。仪表的静压即耐压程度,它应稍大于被测介质的工作压力,一般取1.25倍,以保证不发生泄漏或意外。量程范围的选择,主要是仪表刻度上限的选择。选小了,易过载,损坏仪表;选大了,有碍于测量的准确性。一般选为实际运行中**流量值的1.2一1.3倍。

原则四

安装在生产管道上长期运行的接触式仪表,还应考虑流量测量元件所造成的能量损失。一般情况下,在同一生产管道中不应选用多个压损较大的测量元件,如节流元件等。
