什么是蒸汽气体流量计?厂家价格是多少


文章日期:2018-04-07|阅读数:


  概述

  SC-LUGB蒸汽流量计采用压电应力式传感器,可靠性高,可在-25℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表,三畅仪表专产蒸汽流量计,广泛应用于蒸汽、气体流量测量,是专业的蒸汽流量计生产厂家.
什么是蒸汽气体流量计?

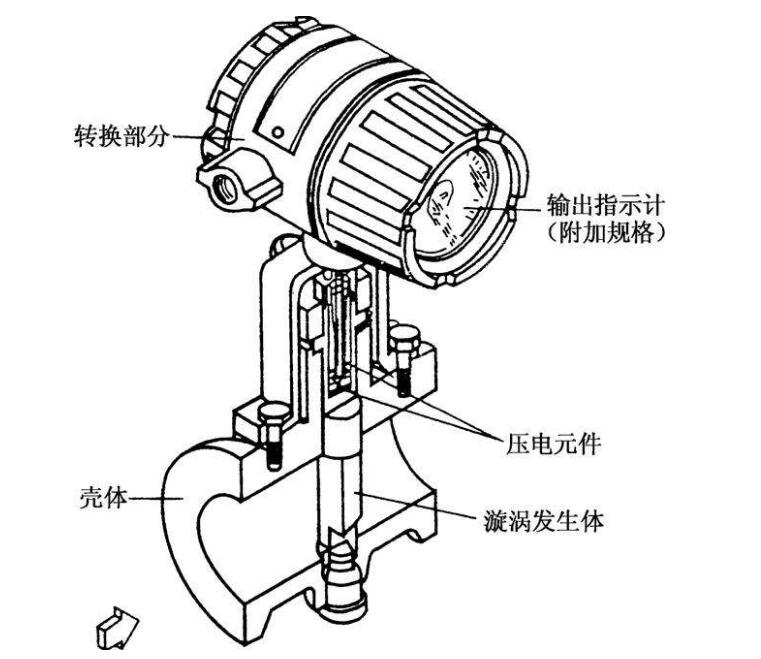

  蒸汽涡街流量计原理

  蒸汽涡街流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。因其具有良好的介质适应能力,无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量,配备温度、压力传感器可测量标况体积流量和质量流量,是节流式流量计的理想替代产品。

  为提高蒸汽流量计的耐高温及抗振动性能,我公司新近开发出了HLUG改进型涡街流量传感器,因其独特的结构和选材使该传感器可在高温(350℃)、强振动(≤1g)的恶劣工况下使用。

  是利用流体在特定条件下流动时将产生振荡,且振荡的频率与流速成比例这一原理设计的.当通流截面一定时,流速与导容积流量成正比。因此,测量振荡频率即可测得流量。
厂家价格:
价格
¥ 808.00 ~ 5100.00元
起批量 ≥1
规格选型:
是否进口 加工定制 品牌 华云
型号 LUGB 类型 涡街流量计 气体 蒸汽 测量范围 0.9-28200(m3/h)
精度等级 1.0 公称通径 15-500(mm) 适用介质 气体 蒸汽
工作压力 0.-2.5(MPa) 工作温度 -40-350(℃) 规格 DN15,DN20,DN25,DN32,DN40,DN50,DN65,DN80,DN100,DN125,DN150,DN200,DN250,DN300


  应用

  在实际应用中,往往***大流量远低于仪表的上限值,随着负荷的变化,***小流量又往往会低于仪表的下限值,仪表并非工作在它的***佳工作段,为了解决这一问题,通常采用在测量处缩径提高测量处的流速,并选用较小口径的仪表以利于仪表的测量,但是这种变径方式必须在变径管与仪表间有长度为15D以上的直管段进行整流,使加工、安装都不方便。我公司作为蒸汽流量计厂家研制的纵断面形状为圆弧的LGZ变径整流器,具有整流、提高流速及改变流速分布多重作用,其结构尺寸小,仅为工艺管内径的1/3,与涡街流量计作成一体,不仅不需要另外附加一段直管段,还可以降低对工艺管直管段的要求,安装非常方便。

  为了使用方便,电池供电的本地显示型蒸汽流量计采用微功耗高新技术,采用锂电池供电可不间断运行一年以上,节省了电缆和显示仪表的采购安装费用,可就地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器,可以直接测量出饱和蒸汽的温度并计算出压力,从而显示饱和蒸汽的质量流量。温压补偿一体型蒸汽涡街流量计带有温度、压力传感器,用于气体流量测量可直接测量出气体介质的温度和压力,从而显示气体的标况体积流量。

  蒸汽流量计特点可以点击查看智能涡街流量计特点

  蒸汽流量计的结构尺寸图
蒸汽流量计的结构尺寸图
  3、直管度要求如下图

  法兰卡装式及法兰连接式涡街变送器(1.6MPa)尺寸

卡装式 公称通径
mm
压力等级
MPa
L
mm
G D
mm
d 1
mm
N-d2 d
mm
b
mm
重量
Kg
常温 高温
25 2.5~4.0 80 342   500 76 - - 25 - 7
32 2.5~4.0 80 342   505 76 - - 32 - 10
50 2.5~4.0 80 337   515 86 - - 50 - 12.5
65 80 345   530 102 - - 65 - 28
80 1.6~2.5 100 350   540 112 - - 80 - 25
100 1.6~2.5 110 330   550 132 - - 100 - 35
150 1.6 140 355   575 203 - - 150 - 40
200 1.6 150 380   600 259 - - 200 - 46
法兰连接式 100 1.6 250 310   530 215 180 8-φ18 100 26 30
150 1.6 300 335   555 280 240 8-φ23 150 28 34
200 1.6 320 370   590 335 295 12-φ23 200 30 41
    符合GB/T9119—2000的要求。
