分流旋翼式蒸汽流量计与涡街流量计的不同


一、分流旋翼式蒸汽流量计概述:

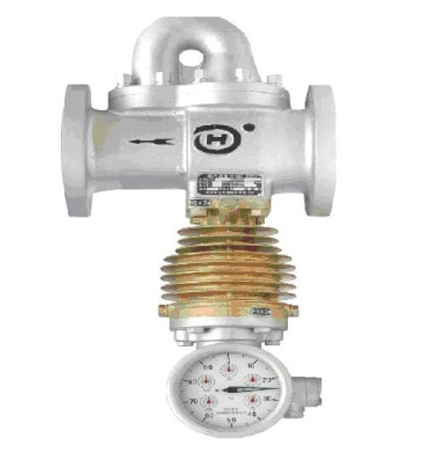

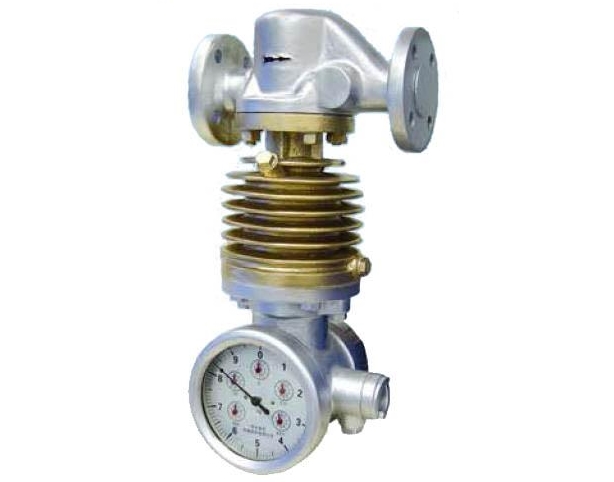

LFX型旋翼型蒸汽流量计,是测量蒸汽累积质量流量的的专用仪表,具有机械式和智能式两种结构型式;通过指示器表盘(机械式)或液晶显示屏(智能式)现场显示,的读出流过该表的全部蒸汽的质量,也可输出脉冲信号,同时具有手动压力补偿或自动温度补偿功能。由于该流量计结构简单,价位适中,测量范围度宽,广泛适用于石油、化工、纺织、供热等部门需要蒸汽流量计量的场合。
二、工作原理
被测蒸汽流经流量计本体时由孔板节流,在前后压差的作用下,一部分蒸汽通过喷嘴进入分流管喷嘴形成的射流推动转子轴以上端的翼轮旋转,转子轴下端有两阻尼叶片在注满阻尼液的阻尼室中作阻尼转动,使翼轮能充分吸收射流的动能。翼轮的旋转力矩与阻尼力矩相平衡时,翼轮的转速与流经流量计被测蒸汽的质量流量成正比,通过修正,分度,由指示器表盘反映出累积蒸汽的实际流量。
三、主要参数及性能指标
1、测量介质 饱和蒸汽、微过热蒸汽(过热度≤20℃)
2、公称通径 02; 05; 08; 10;
3、***高工作温度 183℃(02)
240℃(05; 08; 10);
4、环境温度 仅对智能式要求0℃~55℃(超此温度特殊订货)
5、使用压力范围 0.03-1.0 MPa(02)
0.05-1.6 MPa(05; 08; 10);
6、安装方式 水平安装
7、密度补偿方式 机械式为手动压力补偿;智能式为自动温度补偿。
表1 流量范围(LFX-02) 单位:kg/h
蒸汽压力 (表压)Mp |
分流喷嘴号 | ||
3 | 2 | 1 | |
0.03 | 7.5~25 | 15~50 | 30~100 |
0.05 | 8~27 | 16~53 | 32~105 |
0.1 | 9~30 | 18~60 | 36~120 |
0.2 | 11~36 | 22~72 | 43~145 |
0.3 | 12~41 | 25~83 | 50~165 |
0.4 | 14~46 | 27~92 | 55~183 |
0.5 | 15~50 | 30~100 | 60~200 |
0.6 | 16~54 | 32~107 | 64~215 |
0.7 | 17~57 | 34~115 | 69~229 |
0.8 | 18~61 | 36~121 | 73~242 |
0.9 | 19~64 | 38~127 | 74~255 |
1.0 | 20~67 | 40~133 | 80~265 |
表2 公称流量 单位:kg/h
蒸汽压力 (表压)Mp |
各种规格流量计装配各孔板时的公称流量 | ||||||||
LFX-05 | LFX-08 | LFX-10 | |||||||
1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | |
0.05 | 660 | 265 | 133 | 1325 | 660 | 265 | 2650 | 1325 | 660 |
0.1 | 750 | 300 | 150 | 1500 | 750 | 300 | 3000 | 1500 | 750 |
0.2 | 915 | 366 | 183 | 1830 | 915 | 366 | 3660 | 1830 | 915 |
0.3 | 1050 | 420 | 210 | 2100 | 1050 | 420 | 4200 | 2100 | 1050 |
0.4 | 1165 | 466 | 233 | 2330 | 1165 | 466 | 1600 | 2330 | 1165 |
0.5 | 1270 | 508 | 254 | 2540 | 1270 | 508 | 5080 | 2540 | 1270 |
0.6 | 1365 | 547 | 273 | 2730 | 1365 | 547 | 5470 | 2730 | 1365 |
0.7 | 1450 | 576 | 290 | 2900 | 1450 | 576 | 5760 | 2900 | 1450 |
0.8 | 1540 | 615 | 315 | 3150 | 1540 | 615 | 6150 | 3150 | 1540 |
0.9 | 1620 | 648 | 324 | 3240 | 1620 | 648 | 6480 | 3240 | 1620 |
1.0 | 1695 | 677 | 339 | 3350 | 1695 | 677 | 6770 | 3390 | 1695 |
1.1 | 1760 | 706 | 353 | 3525 | 1760 | 706 | 7060 | 3525 | 1760 |
1.2 | 1835 | 733 | 367 | 3670 | 1835 | 733 | 7330 | 3670 | 1835 |
1.3 | 1900 | 760 | 380 | 3800 | 1900 | 760 | 7600 | 3800 | 1900 |
1.4 | 1965 | 785 | 393 | 3930 | 1965 | 785 | 7850 | 3930 | 1965 |
1.5 | 2015 | 815 | 403 | 4030 | 2015 | 810 | 8100 | 4030 | 2015 |
1.6 | 2090 | 830 | 418 | 4175 | 2090 | 835 | 8350 | 4175 | 2090 |

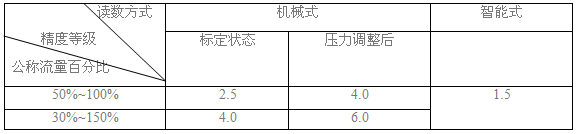

表3 流量计的精度等级

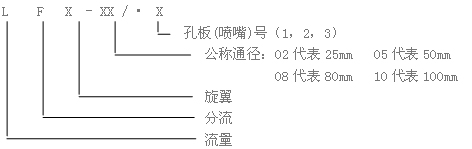

四、型号说明
在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生有规则的旋涡,这种旋涡称为卡门旋涡,如右图所示,旋涡列在旋涡发生体下游非对称地排列。
设旋涡的发生频率为f,被测介质平均流速为 ,旋涡发生体迎流面宽度为d,表体通径为D,即可得到以下关系式:
式中 U1–旋涡发生体两侧平均流速,m/s;
Sr–斯特劳哈尔数;
m–旋涡发生体两侧弓形面积与管道横截面面积之比
qv=πD2U/4=πD2mdf/4Sr (2)
K=f/qv=[πD2md/4Sr]-1 (3)
式中 K–流量计的仪表系数,脉冲数/m3(P/m3)。
K除与旋涡发生体、管道的几何尺寸有关外,还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数,它与旋涡发生体形状及雷诺数有关,图2所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图。由图可见,在ReD=2×104~7×106范围内,Sr可视为常数,这是仪表正常工作范围。当测量气体流量时,VSF的流量计算式为
(4)
Pn,P–分别为标准状态下和工况下的压力,Pa;
Tn,T–分别为标准状态下和工况下的热力学温度,K;
Zn,Z–分别为标准状态下和工况下气体压缩系数。
由上式可见,VSF输出的脉冲频率信号不受流体物性和组分变化的影响,即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。但是作为流量计在物料平衡及能源计量中需检测质量流量,这时流量计的输出信号应同时监测体积流量和流体密度,流体物性和组分对流量计量还是有直接影响的。
为提高涡街流量计的耐高温及抗振动性能,我公司新近开发出了SDLU改进型涡街流量传感器,因其独特的结构和选材使该传感器可在高温(350℃)、强振动(≤1g)的恶劣工况下使用。
在实际应用中,往往***大流量远低于仪表的上限值,随着负荷的变化,***小流量又往往会低于仪表的下限值,仪表并非工作在它的***佳工作段,为了解决这一问题,通常采用在测量处缩径提高测量处的流速,并选用较小口径的仪表以利于仪表的测量,但是这种变径方式必须在变径管与仪表间有长度为15D以上的直管段进行整流,使加工、安装都不方便。我公司研制的纵断面形状为圆弧的LGZ变径整流器,具有整流、提高流速及改变流速分布多重作用,其结构尺寸小,仅为工艺管内径的1/3,与涡街流量计作成一体,不仅不需要另外附加一段直管段,还可以降低对工艺管直管段的要求,安装非常方便。
◆测量介质: 气体、液体、蒸气
◆口径规格 法兰卡装式口径选择 25,32,50,80,100
◆法兰连接式口径选择 100,150,200
◆流量测量范围 正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s
正常测量流量范围 液体、气体流量测量范围见表2; 蒸气流量范围见表3
◆测量精度 1.0级 1.5级
◆被测介质温度:常温–25℃~100℃
◆高温–25℃~150℃ -25℃~250℃
◆输出信号 脉冲电压输出信号 高电平8~10V 低电平0.7~1.3V
◆脉冲占空比约50%,传输距离为100m
◆脉冲电流远传信号 4~20 mA,传输距离为1000m
◆仪表使用环境 温度:-25℃~+55℃ 湿度:5~90% RH50℃
◆材质 不锈钢, 铝合金
◆电源 DC24V或锂电池3.6V
◆防爆等级 本安型iaIIbT3-T6
防护等级 IP65
代号
|
通径
|
流量范围㎡/h
|
||||||
RDLU-25
|
DN25
|
1~10(液体)
|
25~60(气体)
|
蒸汽流量请查看说明书,DN300以上使用插入式涡街流量计
|
||||
RDLU-32
|
DN32
|
1.5~18(液体)
|
15~150(气体)
|
|||||
RDLU-40
|
DN40
|
2.2~27(液体)
|
22.6~150(气体)
|
|||||
RDLU-50
|
DN50
|
4~55(液体)
|
35~350(气体)
|
|||||
RDLU-80
|
DN80
|
9~135(液体)
|
90~900(气体)
|
|||||
RDLU-100
|
DN100
|
14~200(液体)
|
140~1400(气体)
|
|||||
RDLU-150
|
DN150
|
32~480(液体)
|
300~3000(气体)
|
|||||
RDLU-200
|
DN200
|
56~800(液体)
|
550~5500(气体)
|
|||||
代号
|
功能1
|
|||||||
N
|
无温压补偿
|
|||||||
Y
|
有温压补偿
|
|||||||
代号
|
输出型号
|
|||||||
F1
|
4-20mA输出(二线制)
|
|||||||
F2
|
4-20mA输出(三线制)
|
|||||||
F3
|
RS485通讯接口
|
|||||||
代号
|
被测介质
|
|||||||
J1
|
液体
|
|||||||
J2
|
气体
|
|||||||
J3
|
蒸汽
|
|||||||
代号
|
连接方式
|
|||||||
L1
|
法兰卡装式
|
|||||||
L2
|
法兰连接式
|
|||||||
代号
|
功能2
|
|||||||
E1
|
1.0级
|
|||||||
E2
|
1.5级
|
|||||||
T1
|
常温
|
|||||||
T2
|
高温
|
|||||||
T3
|
蒸汽
|
|||||||
P1
|
1.6MPa
|
|||||||
P2
|
2.5MPa
|
|||||||
P3
|
4.0MPa
|
|||||||
D1
|
内部3.6V供电
|
|||||||
D2
|
DC24V供电
|
|||||||
B1
|
不锈钢
|
|||||||
B2
|
碳钢
|
