电磁流量计厂家,电磁流量计厂家有哪些哪家好


文章日期:2017-08-21|阅读数:


  电磁流量计是随着电子技术的发展而发展起来的流量测量仪表。如果说电磁流量计的发展,是在20世纪五十年代和六十年代,那时候电子产业迅速发展,而电磁流量计也发展起来,成为了一种新型流量测量仪表。而电磁流量计的测量原理还要追溯到法拉第时期,是借助它的电磁感应原理,根据导电流体通过外加磁场时感生的电动势来测量导电流体流量。电磁流量计生产厂家颇多,如果想要购买它,就选择口碑***好的华云公司。
厂家价格:
价格 ¥ 2300.00~7800.00元
起批量 ≥1
规格型号:
加工定制 品牌 华云 型号 ZRLDE
类型 电磁流量计 测量范围 0.16-100000(m3/h) 精度等级 0.5
公称通径 DN15-DN2000(mm) 适用介质 导电液体 工作压力 0.6-10(MPa)
工作温度 0-200(℃) 规格 ZRLDE


一、概述

      分体式电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量电导率大于5μS/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。
      广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。

二、产品特点
1、全数字量处理,抗干扰能力强,测量可靠,精度高、流量测量范围可达150:1
2、超低EMI开关电源,适用电源电压变化范围大,抗EMI性能好。
 3、采用16位嵌入式微处理器,运算速度快, 精度高,可编程频率低频矩形波励磁,提高了流量测量的稳定性,功耗低。
4、 采用SMD器件和表面贴装(SMT)技术,电路可靠性高。
5、管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
6、 在现场可根据用户实际需要在线修改量程。
7、测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。
8、高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。
9、具有RS485、RS232、Hart和Modbus等数字通讯信号输出。(选配)
10、 具有自检与自论断功能。
11、小时总量计录功能,以小时为单位记录流量总量,适用于分时计量制(选配)
12、内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量,内部设有不掉电始终,可记录次掉电时间。
三、技术参数
公称通径(mm)
(特殊规格可定制)
管道式四氟衬里:DN10~DN600
管道式橡胶衬里:DN40~DN1200
流动方向:
正,反,净流量
量程比:
150:1
重复性误差:
测量值的±0.1%
精度等级:
管道式:0.5级,1.0级
被测介质温度:
普通橡胶衬里:-20~+60℃
高温橡胶衬里:-20~+90℃
聚四氟乙稀衬里:-30~+100℃
高温型四氟衬里:-20~+180℃
额定工作压力:
(高压可定制)
DN6-DN80:≤1.6MPa
DN100-DN250:≤1.0MPa
DN300-DN1200:≤0.6MPa
流速范围:
0.1-15m/s
电导率范围:
被测流体电导率≥5μs/cm
电流输出:
负载电阻
0~10mA:0~1.5kΩ
4~200mA:0~750 kΩ
数字频率输出:
输出频率上限可在1~5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极***大电流为250mA
供电电源:
AC220V或DC24V
要求直管段长度
上游≥5DN,下游≥2DN
连接方式:
流量计与配管之间均采用法兰连接,法兰连接尺寸应符合GB11988的规定
防爆等级:
mdIIBT4
防护等级:
IP65,特殊订制***高可达IP68
环境温度:
-25~+60℃
相对温度:
5%~95%
消耗总功率:
小于20W

  电磁流量计的生产厂家华云公司是开发、设计、制造、销售和服务于一体的现代化经济实体。公司主要产品有:标准与显示仪表、温度仪表、压力仪表、流量仪表、物位仪表、电线电缆等多种不同的仪表产品。产品广泛用于石油、化工、冶金、电力、化纤、环保、食品、制药、造纸以及给排水等行业。 本公司拥有多年从事工业自动化仪表新技术开发、设计、应用的专业技术人才。华云以“满足客户的需求,为客户创造价值”的经营理念,为客户提供优质的服务。以“以人为本”的管理理念,建立学习型团队,充分发挥人才优势。公司为了更好的服务客户,在全国建立分公司、办事处,和客户建立战略性合作关系。 华云仪表——以雄厚的技术实力,丰富的生产经验,完善的服务体系,全新的营销理念,走向更广阔的市场,为我国工业自动化系统提供***优的产品和服务是我们不懈的追求。

  电磁流量计测量原理是法拉第电磁感应定律,传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。电磁流量计广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、造纸、医药、食品等工、农业部门的生产工艺过程流量测量和控制;适用于导电液体的总量计量。电磁流量计的产品特点:1、可编程频率低频矩形波励磁,提高了流量测量的稳定性,功率损耗低;2、采用16位嵌入式微处理器,运算速度快,精度高;3、全数字量处理,抗干扰能力强,测量可靠,精度高,流量测量范围度可达150:1;4、超低EMI开关电源,适用电源电压变化范围大,抗EMC性能好;5、全汉字菜单操作,使用方便,操作简单,易学易懂;6、高清晰度背光LCD显示;7、具有双向流量测量、双向总量累计功能,电流、频率具备双向输出功能;8、内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量;9、具有RS485或RS232数字通讯信号输出10、具有电导率测量功能,可判别传感器是否空管;11、恒流励磁电流范围大,可与不同公司、不同类型的电磁流量传感器配套使用;12、具有自检与自诊断功能;13、采用SMD器件和表面安装(SMT)技术,电路可靠性高;14、仪表内部设计有不掉电时钟,可记录16次掉电时间。

        电磁流量计在工厂等很多需要计量的环境下都有应用,我们可以就把电磁流量计理解成一个传感器,它可以把单位时间通过流量计的液体体积转化为电信号表示出来。

  流量,就是计算单位时间流过管道等某一横截面的液体的体积。电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。电磁流量计是应用电磁感应原理, 根据导电流体通过外加磁场时感生的电动势来测量导电流体流量的一种仪器。

  电磁流量计的计算公式与电路图

  假设管道的横截面积是S,取一段时间 t ,那么在该时间内流体运动距离是 V t ,通过导管横截面的流体体积是:S V t

电磁流量计选型与电磁流量计使用说明详解

电磁流量计选型与电磁流量计使用说明详解

直流式电磁流量计

电磁流量计选型与电磁流量计使用说明详解
感应式电磁流量计

  电磁流量计选型

  磁流量计在应用时应该重点从以下几个方面考虑。

  1:首先是测量方式可靠,即取样装置在运行中不会发生机械强度或电气回路故障而引起事故;二是测量仪表无论在正常生产或故障情况下都不致影响生产系统的安全。

  2:在保证仪表安全运行的基础上,力求提高仪表的准确性和节能性。为此,不仅要选用满足准确度要求的显示仪表,而且要根据被测介质的特点选择合理的测量方式。

  3: 安装要求或环境条件。

  4:流量计的性能要求。

  5:流体特性。

  6 流量计的价格。

  以下用的市场上通用型EMF实例来详解电磁流量的选项样本。

  一、电磁流量计的应用概况: 按环境条件有大口径、中小口径、小口径和微小口径之分。大口径电磁流量计较多应用于给排水工程,中小口径常应用于固液双相等难测流体或高要求场所,如丈量造纸工业纸浆液和黑液、有色冶金业的矿浆、选煤厂的煤浆、化学工业的强腐蚀液、钢铁工业高炉风口冷却水控制、长距离管道煤的水力输送的流量丈量和控制等,而小口径和微小口径常应用于医药工业、食品工业、生物工程等有卫生要求的场所,所以电磁流量计选取的安装要求取决于环境。

  二、电磁流量计的精度等级和性能要求:有些精度高、功能多,市场上通用型EMF性能有较大差别。有些精度低、功能简单。精度高的仪表基本误差为(±0.5%±1%R),精度低的仪表则为(±1.5%±2.5%FS)两者价格相差12倍。因此丈量精度要求不很高的场所(例如非贸易核算仅以控制为目的只要求高可靠性和优良重复性的场所)选用高精度仪表在经济上是不合算的。但有严格的装置要求和参比条件,有些型号仪表声称有更高的度。例如环境温度20-22℃前后直管段长度要求分别大于10D和3D通常为5D和2D甚至提出流量传感器要与前后直管组成一体在流量规范装置上作实流校准,以减少夹装影响。因此在多种型号选择比拟时不要单纯只看高指标,要详细阅读制造厂样本或说明书做综合分析。    

  三、电磁流量计的液体电导率:使用EMF的前提是被测液体必须是导电的,不能低于阈值(即下限值)。电导率低于阈值会产生测量误差甚至不能使用,超过阈值即使变化也可以测量,示值误差变化不大,通用型EMF的阈值在10-4~(5&TImes;10-6)S/cm之间,视型号而异。使用时还取决于传感器和转换器间流量信号线长度及其分布电容,制造厂使用说明书中通常规定电导率相对应的信号线长度。非接触电容耦合大面积电极的仪表则可测电导率低至5&TImes;10-8S/cm的液体。   

  四、电磁流量计的流速、满度流量、范围度和口径:应视流量而定。流程工业输送水等粘度不同的液体,选定仪表口径不一定与管径相同。管道流速一般是经济流速1.53m/s,EMF用在这样的管道上,传感器口径与管径相同即可。  用于有易粘附、堆积、结垢等物质的流体,选用流速不低于2m/s***好提高到34m/s或以上,起到自清扫、防止粘附沉积等作用。用于矿浆等磨耗性强的流体,常用流速应低于23m/s以降低对衬里和电极的磨损。

    电磁流量计使用说明

  电磁流量计有两个运行状态:自动测量状态和参数设置状态。以智能型电磁流量计示例使用说明详细解读。

  仪表通电时,自动进入测量状态。在自动测量状态下,智能型电磁流量计自动完成各测量功能并显示相应的测量数据。在参数设置状态下,用户使用四个面板键,完成仪表参数设置。

  1、按键功能

  1.1自动测量状态下键功能

  下键:循环选择屏幕下行显示内容;上键:循环选择屏幕上行显示内容;

  复合键+确认键:进入参数设置状态;确认键:返回自动测量状态;

  测量状态下,LCD显示器对比度的调节:小液晶是通过“复合键+上键”或“复合键+下键”按数秒钟;大液晶是通过调节大液晶背面的电位器来实现。

  1.2参数设置状态下键功能

  下键:光标处数字减1;上键:光标处数字加1;

  复合键+下键:光标左移;复合键+上键:光标右移;

  确认键:进入/退出子菜单;确认键:在任意状态下,连续按下两秒钟,返回自动测量状态。

  注:1.使用“复合键”时,应先按下复合键再同时按住上“上键”或“下键”

  2.在参数设置状态下,3分钟内没有按键操作,仪表自动返回测量状态。

  3.流量零点修正的流向选择,可将光标移至***左面的“+”或“—”用“上键”或“下键”切换使之与实际流向相反。

  4.流量的单位选择,可将光标移至“流量量程设置”菜单的原显示的流量单位下,然后用“上键”或“下键”切换使之符合需要。

  2、参数设置功能键操作

  要进行电磁流量计参数设定或修改,必须使流量计从测量状态进入参数设置状态。在测量状态下,按“复合键+确认键”出现状态转换密码(0000),根据保密级别,按厂家提供的密码对应修改。再按“复合键+确认键”后,则进入需要的参数设置状态。

  为了使变送路工作可靠稳定,在选择安装地点时应注意以下几个方面的要求:

  1避开铁磁性物体及具有强电磁场的设备(如大电机、大变压器等),以免磁场影响传感器的工作磁场和流量信号。

  2应尽量避免日晒雨淋,安装在干燥通风之处,,避免环境温度高于60℃及相对湿度大于95%,如达不到环境要求,应予以采取保护措施,使电磁流量计更稳定,持久的使用。

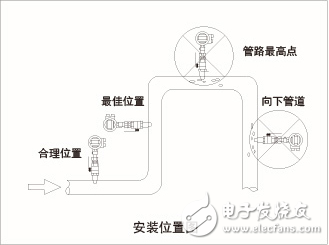

  3流量计应安装在水泵后端,决不能在抽吸侧安装;阀门应安装在流量下游侧。在选择管道上位置时应注意以下几点要求:

电磁流量计选型与电磁流量计使用说明详解

  ⑴传感器既可在直管道上安装,也可以在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态。

  ⑵介质在安装位置应该满管流动,避免比满管及气体附着在电极上。

  ⑶对于液固两相流体,***好采用垂直安装,使被传感器衬里磨损均匀,延长使用寿命。

  ⑷流量计安装位置介质不满管时,可采取抬高流量半后端管路的方法,使其满管,严禁在管道***高点和出水口安装流量计。


技术参数

1.公称压力:

普通型

DN(4~80)—4.0MPa;DN(100~150)—1.6MPa;

DN(200~1000)—1.0MPa;DN(1100~2000)—0.6MPa。

高压型

DN(4~80)—6.3MPa,10 Mpa,16 MPa,25 MPa,32 MPa;

DN(100~150)—2.5 MPa,4.0 MPa,6.3 MPa,10 MPa,16 MPa;

DN(200~600)—1.6 MPa,2.5 MPa,4.0 MPa;

DN(700~1000)—1.6 MPa,2.5 MPa;

DN(1100~2000)—1.0 MPa,1.6MPa。

2.准确度等级:0.2、0.5(示值误差)

3.流速范围: (0.1~15)m/s

4.流体电导率:≥5uS/cm

5.防护等级:IP65(防喷水型)、IP68(潜水型)

6.流体温度: (-30~+180)℃

7.工作环境: (-25~+55)℃,5%~95%RH

8.连接方式: 法兰连接(GB9119—1988)或ANSI标准

9.输出信号: (0~1)kHz、(4~20)mA或(0~10)mA

10.供电电源:220VAC、50Hz或24VDC。

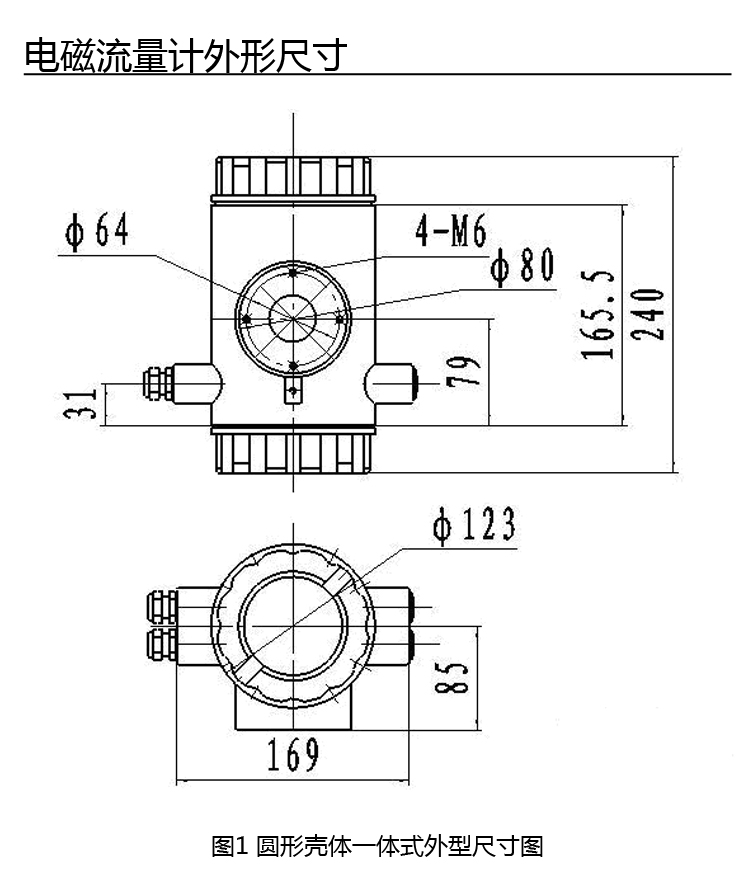

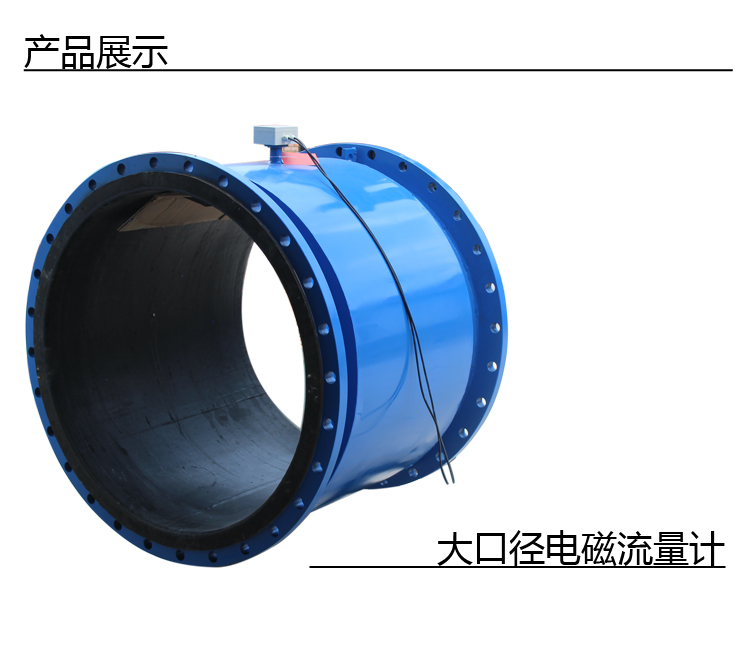

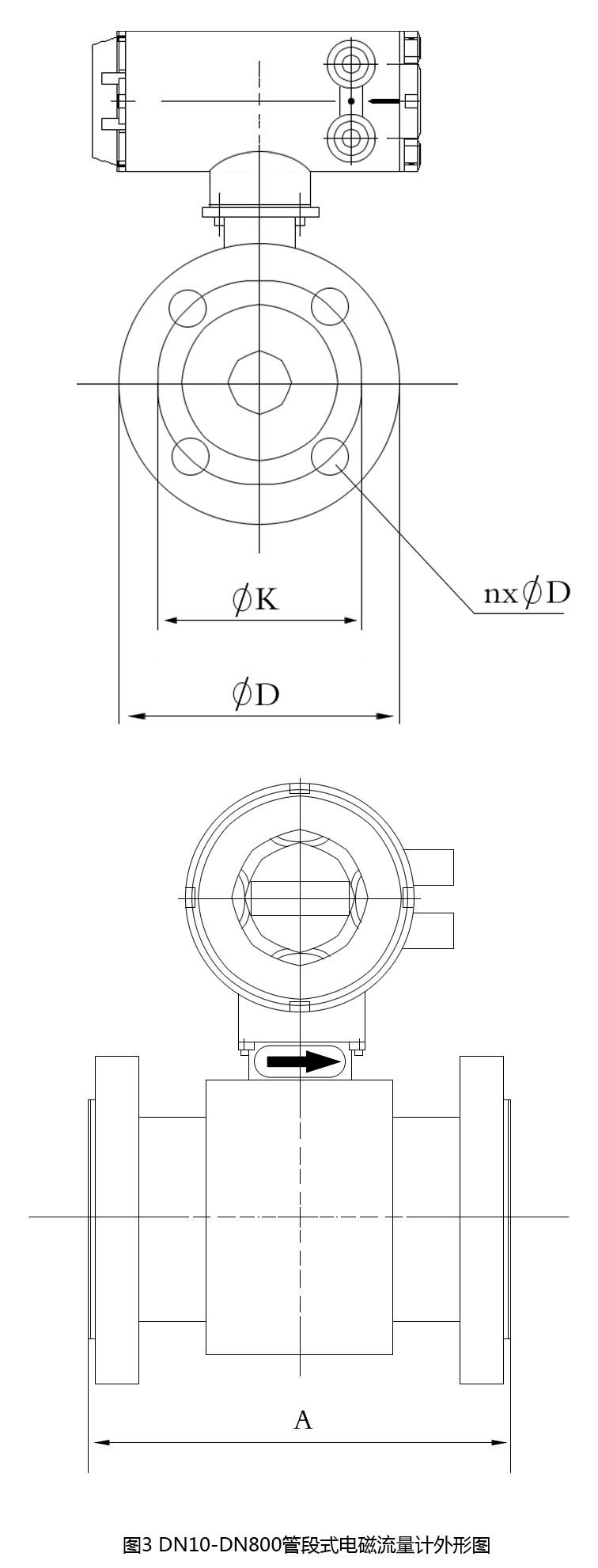

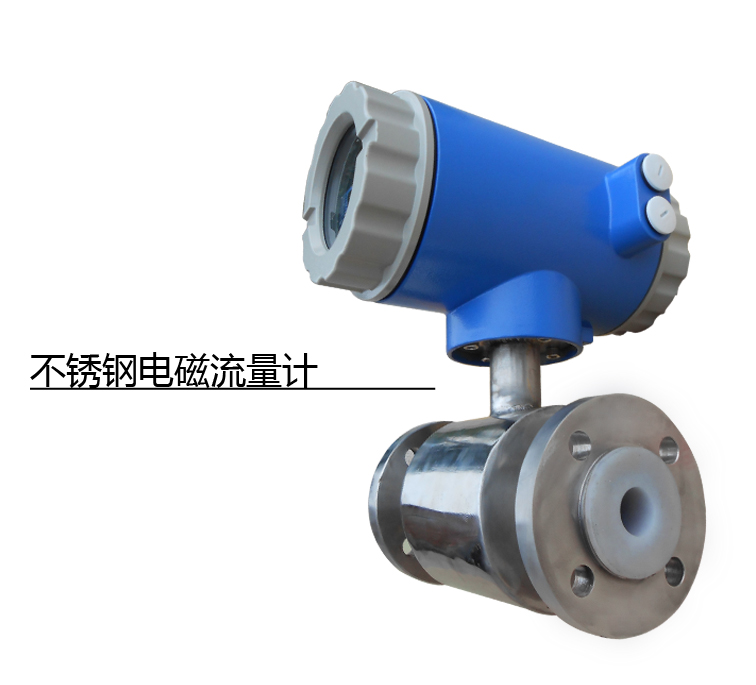

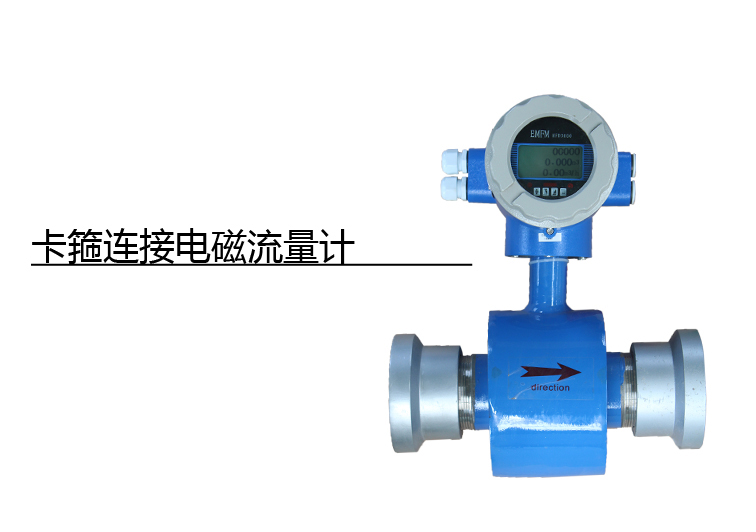

一体式外形尺寸图电磁流量计外形设计图特大口径电磁流量计电磁流量计产品电磁流量计不锈钢电磁流量计






江苏华云仪表(电磁流量计规格型号FH—1000系列)



选型事项

本公司生产的大口径分体电磁流量计,适用于城市供水,生活污水,工业污水处理以及城市水处理管网水流量测量。

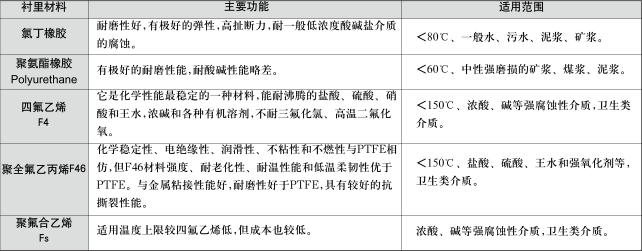

1、衬里的材质选择

衬里的材质选择

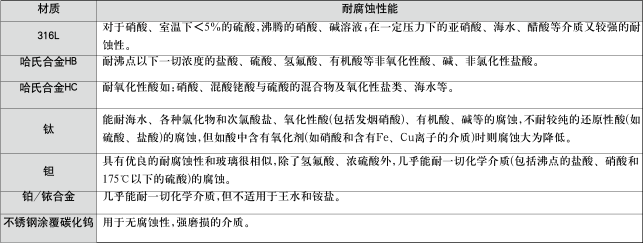

2、电极材质的选择

应根据被测介质的腐蚀性、磨耗性,由用户选定,对一般介质,可查有关腐蚀手册,选定电极材质;对混酸等成分介质,应做挂片试验。

电极材质的选择



3、防护等级的选择

按照国标GB4208-84≈国际电工委员会IEC标准(IEC529-76)关于外壳防护等级可分为:
⑴、 IP65为防喷水型,即可允许水龙头从任何方向对仪表喷水,喷水压力为30kPa(0.3bar)。出水量为12.5升/分,喷口离仪表距离3米。
⑵、 IP67为防浸水型,即仪表可短时间全部浸入水中,试验时***高点应在水下至少150cm,持续时间至少为30分钟。
⑶、 IP68为潜水型,应能长期在水中工作,其浸入的***大深度由制造厂与用户协商。
⑷、 防护等级选用原则应根据以上的要求及仪表实际的条件选定。若仪表在地面以下的,经常受水淹的,宜选用IP68;若仪表安装在地面以上的可选用IP65。



江苏华云仪表(电磁流量计规格型号FH—1000系列)

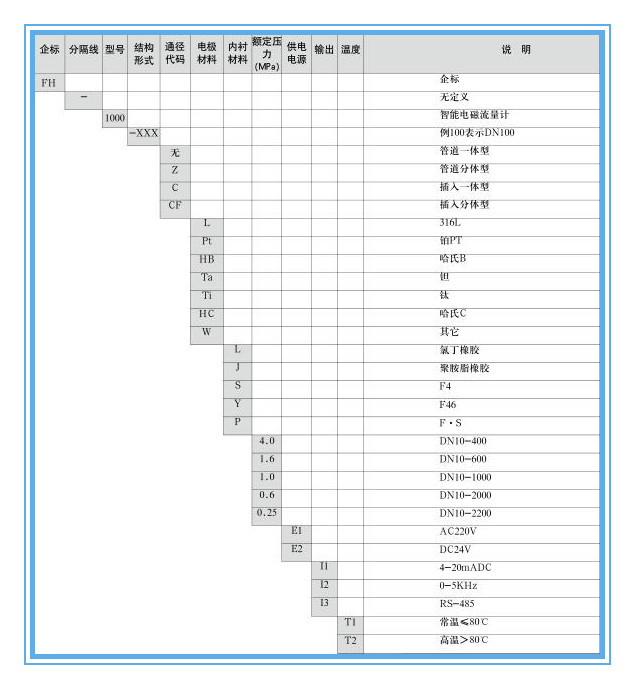

选型表

选型表





  如果说到电磁流量计厂家,首先想到的是华云公司。电磁流量计如今的使用越来越广泛,它在生产中的作用越来越重要。只是很多人在购买该产品的时候不知道怎么选择。华云公司提供的电磁流量计就是一个非常不错的选择,价格优惠,型号齐全,测量精准,正品保证。除了这也必备的条件,华云公司还积累了一群专业人才来研究、开发和打造。
